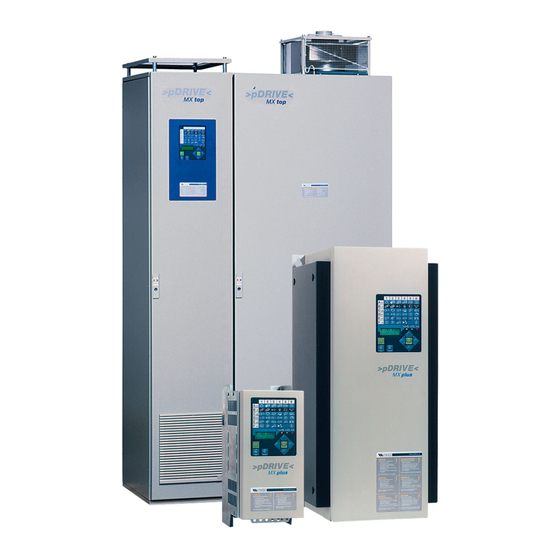

pDrive MX basic Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung
MX
>pDRIVE<
MX
>pDRIVE<
MX
>pDRIVE<
MX
>pDRIVE<
>pDRIVE< MX multi-plus
>pDRIVE< MX top
>pDRIVE< MX top-hydro
mit Software PPL6
basic
plus
plus-hydro
multi-basic
>pDRIVE<

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für pDrive MX basic

  • Seite 1 >pDRIVE< Bedienungsanleitung >pDRIVE< basic >pDRIVE< plus >pDRIVE< plus-hydro >pDRIVE< multi-basic >pDRIVE< MX multi-plus >pDRIVE< MX top >pDRIVE< MX top-hydro mit Software PPL6...

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Folgende Symbole werden Sie durch die Anleitung begleiten: Allgemeiner Hinweis, Unbedingt beachten ! Gefährliche Spannungen ! Lebensgefahr ! Hinweis, Tip ! Voraussetzung für eine erfolgreiche Inbetriebnahme sind eine korrekte Geräteauswahl, Projektierung und Montage. Sollten Sie in diesem Zusammenhang weitere Fragen haben, so wenden Sie sich bitte an den Lieferanten des Gerätes. Kondensatorentladung ! Vor Arbeiten am Gerät ist nach dem Freischalten vom Netz die Kondensatorentladezeit von mindestens 5 Minuten abzuwarten, um sicherzustellen, daß...

  • Seite 3: Inhaltsverzeichnis

    CBO1 oder DeviceNet GW-DBO1entnommen werden. Bei Beschädigung oder unvollständiger Lieferung bitte Lieferant oder Versicherungsgesellschaft informieren. Der Hersteller trägt keine Verantwortung für Fehler, die während des Transportes oder Auspackens entstanden sind. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 1...

  • Seite 4: Kontrolle Der Leistungsverdrahtung

    Alle Kleinsignal-Steuerleitungen (auch die Digitaleingänge) müssen geschirmt ausgeführt und getrennt von den Motorleitungen verlegt sein. ¨ Der Frequenzumrichter (Schaltschrank) benötigt zur Einhal- tung der Störgrenzwerte eine großflächige Erdverbindung. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 2...
  • Seite 5 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 3...

  • Seite 6: Die "Wichtigsten" Parameter

    Verschiedene Drehzahlen anfahren und dabei im Matrixfeld A2 die Auslastung des Antriebes überprüfen. ¨ Die 3 Analoganzeigen des Displays können mit den Parametern A6.00 bis A6.02 angepaßt werden. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 4...
  • Seite 7 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 5...

  • Seite 8: Bedienung

    Softwarename und Version sind unter Parameter A3.08 und A3.09 ersichtlich. Die Folientastatur läßt sich nach Abnehmen der Frontabdeckung einfach abziehen, um 90° drehen und anschließend wieder fixieren. Achtung auf Flachbandkabel ! >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 6...

  • Seite 9: Die Matrixphilosophie

    • Innerhalb der Matrixebene kann jedes Matrixfeld mit den Tasten Höher, Tiefer, Links, Rechts gewählt werden. Die Speicherung der geänderten Werte in das FLASH-ROM (Langzeitspeicher) erfolgt beim Wechsel von der Matrixebene in die Grundanzeige (A1-HOME) bzw. 5 Minuten nach jeder Parameter- verstellung. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 7...

  • Seite 10: Parametrierung

    Tieflauframpe 2 der Matrix/Para Taste C203= 20,0s beendet werden. Wert ändern. Analogwerte werden Cursor wechselt auf sofort geändert 10er-Stelle f +50,00 Hz I=300 A Rampeneinstellung Tieflauframpe 2 C203= 25,0s >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 8...

  • Seite 11: Kurzbefehle

    Mit dem Parameter E4.03 kann die Funktion der Tasten an die Klemmleiste geschaltet werden. Die Bedienfeldtasten haben somit im Lokal-Betrieb keine Funktion (Ausnahme "Stop-Taste", wenn Parameter E4.04 auf "1 immer aktiv" gestellt wurde und Impulskontakte für das Digitaleingangssignal verwendet werden). >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 9...

  • Seite 12: Inbetriebnahme

    Zur Protokollierung der Einstellungen am Umrichter kann das im Anhang befindliche Inbetriebnahme-Protokoll herangezogen werden. Es sind dabei nur jene Parameter in die Liste zu übertragen, die im Kurzmenü angeführt werden. Alle nicht aufscheinenden Parameter befinden sich auf werksseitiger Grundeinstellung. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 10...

  • Seite 13: Parameterbeschreibung

    Tastbefehle werden ignoriert und Dauerbefehle unterdrückt, solange der Cursor rechts vom "="-Zeichen steht. Kontrasteinstellung der LCD-Anzeige In der linken oberen Ecke der Steuerplatine (User-Interface, UI) befindet sich ein Potentiometer zur Veränderung des Kontrastes der Anzeige. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 11...

  • Seite 14: A Anzeige-Parameter

    Es wird versucht, einen Parameter von einer nicht berechtigten Bedienstelle aus zu Hoheit fehlt verändern. Abhilfe: die jeweilige Bedienstelle mit Bedienhoheit belegen (F6.02). Nur lesbar Es wird versucht, einen Istwert-(Anzeige-)Parameter zu verstellen. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 12...
  • Seite 15 Eisenverluste und Lüfterverluste sind nicht enthalten). Bei Antrieben ohne Drehgeber ist im Frequenzbereich bis 2 Hz die Toleranz größer. A2.02 Auslastung Motor [%] nur lesbar  100 % entsprechen dem Motor-Nennstrom. Anzeigegenauigkeit: ±1,5% >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 13...
  • Seite 16 Mit dem Digitaleingang "Reset Lage" kann der Lagewert auf Null zurückgesetzt werden. 1.) Ist der Leistungsteil ohne Spannungsversorgung (Anzeige "Netz aus" oder "Netz fehlt"), so werden diese Istwerte auf 0 gesetzt. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 14...

  • Seite 17: Dc-Spannung [Vdc]

    13 ... AUS 1 (Tieflauf) aktiv 27 ... Störung aktuell 2 Siehe auch Dokumentation "Option Profibus PBO1", "Option Interbus GW-IBO1", "Option CANopen GW-CBO1" oder "Option DeviceNet GW-DBO1" (identisch mit Parameter B6.48). >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 15...
  • Seite 18 (0(4) mA ... 20 mA / 0 % ... 100 %) A4.07 AI_3 skaliert [Hz] ([%]) nur lesbar  Skalierter Sollwert von AI_3. A4.08 Fixsollwert [Hz] ([%]) nur lesbar  Aktuell anstehender Fixsollwert. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 16...
  • Seite 19 Die Parameter A4.18 bis A4.22 zeigen die BUS-Sollwerte (PZD2 bis PZD6) in den durch die Sollwert- verwendung normierten Größen an. Nähere Hinweise entnehmen Sie den Anleitungen "Option Profibus PBO1", "Option Interbus GW-IBO1", "Option CANopen GW-CBO1" und "Option DeviceNet GW-DBO1". >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 17...
  • Seite 20 "Warnungen"), wenn A5.03 "Betriebsstunden Leistungsteil" den mit A5.04 eingestellten Wert überschreitet. Diese Warnung kann zum Beispiel als Information verwendet werden, wann die Lüfter ausgetauscht werden sollten. Die Funktion ist bei Einstellung 0 nicht aktiv. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 18...

  • Seite 21: Ausgangsfrequenz Interner F-Sollwert Motorstrom

    Anhang A) im Statusfeld angezeigt. Die Anzeige erfolgt, solange die Begrenzung im Eingriff ist, jedoch mindestens 1,5 Sekunden. Auch die Funktion des Bremsstellers BU plus (Ein-Befehl "BU aktiv") wird angezeigt. Dieser Parameter ist im Besonderen für die Inbetriebnahme oder für Service vorteilhaft. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 19...

  • Seite 22: Grundanzeige

    "Strombegrenzung" usw. im Statusfeld angezeigt. Die Anzeige erfolgt, solange die Begrenzung im Eingriff ist, jedoch mindestens 1,5 Sekunden. Begrenzungsmeldung Alle Begrenzungsmeldungen sind in Anhang A aufgelistet. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 20...

  • Seite 23: Sprachumschaltung

    Nach erfolgreicher Inbetriebnahme des Antriebes sollten alle Parameter in User-Makro1 oder 2 gespeichert werden. Damit können nach einem eventuell notwendigen Tausch des Leistungsteils mit B2.03 alle Parameter (inkl. der Motordaten und Autotuningwerte) zurückgeholt werden. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 21...

  • Seite 24: Makro-Auswahl

    Für jeden Motor wird ein eigenes Motorschutzmodell gerechnet (therm. Motorschutz) Abhängig von der Stellung eines Digitaleinganges (parametriert auf "20 2.Para.Satz UM2") werden die Parametereinstellungen von User-Makro 1 bzw. User-Makro 2 geladen. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 22...
  • Seite 25 B3.04 ⋅ 0Upm ⋅ Die eingegebene Nenndrehzahl muß kleiner (gleich) der synchronen Drehzahl sein ! Andernfalls wird im Umrichter die Polpaarzahl falsch berechnet und die Istdrehzahl falsch angezeigt. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 23...

  • Seite 26: Netzspannung

    Die Einstellung der Netzspannung unter B3.05 entsprechend der 3 AC Netzspannung des Intelligent Rectifiers LX plus ist unbedingt notwendig ! Die Option >pDRIVE< LX plus wird verwendet, um die Bremsenergie ins Netz rückzuspeisen und sinusförmigen Strom und cos ϕ = 1 zu gewährleisten.
  • Seite 27 − Motor zu groß "14 Fehler: R-Stator" − kein Motor angeschlossen − Es wurden Motorparameter (B3.00 bis 04) grob falsch eingegeben. "15 Fehler: I-Magnetisierung" − Motor dreht sich. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 25...
  • Seite 28 → 0 ... Freier Auslauf C2.00 Hochlaufr. 1 C3.00 Minimalfrequenz 1 ... Tieflauframpe C2.01 Tieflauframpe 1 2 ... Schnellhalt C3.00 Minimalfrequenz bringt Änderung gegenüber der Werkseinstellung wie folgt: >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 26...

  • Seite 29: Makro M1 - Antriebe Mit Hoher Überlast (Werkseinstellung)

    über das Matrixfeld ein. Die geänderten Einstellungen können im USER-Makro abgespeichert werden. Alle zusätzlich geänderten Para- meter werden automatisch ins Kurzmenü aufgenommen und stehen dort in übersichtlicher Form zur Verfügung. Schaltbild >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 27...

  • Seite 30: Einstellung

    >5 min: 24V Pufferung notwendig !! Die Motordaten B3.00 bis B3.04 werden ebenfalls im Kurzmenü angezeigt !! Bei >pDRIVE< MX plus wird auch der Parameter B3.05 "Netzspannung" im Kurzmenü angezeigt. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 28...

  • Seite 31: Ergänzungen Zu Makro M1

    Umschaltung auf 2. Parametersatz Eine besondere Eigenschaft des >pDRIVE< MX Umrichters ist die Möglichkeit, für alle Parameter 2 unterschiedliche Einstellungen vornehmen zu können. Die eingestellten Motorwerte, die gemessenen Autotuningwerte und die optimierten Parameterwerte werden jeweils in die Speicherplätze "User-Makro 1" und "User-Makro 2"...
  • Seite 32 über das Matrixfeld ein. Die geänderten Einstellungen können im USER-Makro abgespeichert werden. Alle zusätzlich geänderten Parameter werden automatisch ins Kurzmenü aufgenommen und stehen dort in übersichtlicher Form zur Verfügung. Schaltbild >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 30...
  • Seite 33 Bereit- und Betriebs- modus überwacht Die Motordaten B3.00 bis B3.04 werden ebenfalls im Kurzmenü angezeigt !! Bei >pDRIVE< MX plus wird auch der Parameter B3.05 "Netzspannung" im Kurzmenü angezeigt. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 31...

  • Seite 34: Ergänzungen Zu Makro M2

    Schnellstop mit Motorbremse Bei Ventilatoren besteht oftmals die Forderung nach einer Schnellstopeinrichtung für besondere Betriebs- situationen. Durch die neue Motorbremsfunktion des >pDRIVE< MX kann dabei die Tieflaufzeit auf 10...20 % reduziert werden. Durch Verwendung von 3 Digitaleingängen wird zwischen verschiedenen Verhaltensweisen bei AUS gewählt:...

  • Seite 35: Netzschützsteuerung Mit Einbindung Von Überwachungseinrichtungen Des Schaltschrankes (On-Sperre)

    (Siehe auch Parameter C6.00 !) Die Steuerelektronik ist permanent mit 24V Pufferspannung versorgt (bzw. bei >pDRIVE< MX top mit 1 AC 230 V Hilfsspannung). Bei >pDRIVE< MX top und Geräten mit 12-pulsiger Gleichrichtung müssen verschiedene Teile der Netzein- speisung überwacht werden (z.B. Netzsicherungen, Hauptschütz, Ladeschaltung, Lüfter, Schranktemperatur, usw.).

  • Seite 36: Makro M3 - Antriebe Mit N 2 -Gegenmoment Und Verfahrensregelung

    über das Matrixfeld ein. Die geänderten Einstellungen können im USER-Makro abgespeichert werden. Alle zusätzlich geänderten Parameter werden automatisch ins Kurzmenü aufgenommen und stehen dort in übersichtlicher Form zur Verfügung. Schaltbild >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 34...

  • Seite 37: Kurzmenü Für Makro M3

    Bereit- und Betriebs- modus überwacht Die Motordaten B3.00 bis B3.04 werden ebenfalls im Kurzmenü angezeigt !! Bei >pDRIVE< MX plus wird auch der Parameter B3.05 "Netzspannung" im Kurzmenü angezeigt. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 35...

  • Seite 38: Ergänzungen Zu Makro M3

    AI_2 Wert 100 % -200,00...100,00...+200,00 % Kontakt geschlossen schaltet auf Regel- D2.01 DI2 Verwendung PID aktiv betrieb um Durch die permanente Rückführung des PID-Reglerausganges erfolgt die Rückschaltung in den Regelbetrieb stoßfrei. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 36...

  • Seite 39: Pid-Verfahrensregler Mit Sollwertvorgabe Am Bedienfeld

    ODER F4.50 L6 Signal an D1 Bereit + Betrieb Verknüpfung mit Bereit und Betriebsmeldung F4.51 L6 Signal an D2 Ausg. Logik L5 F4.52 L6 Logik Funktion UND-negiert (D2) >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 37...

  • Seite 40: Makro M4 - Antriebe Mit Drehmomentbegrenzung

    über das Matrixfeld ein. Die geänderten Einstellungen können im USER-Makro abgespeichert werden. Alle zusätzlich geänderten Parameter werden automatisch ins Kurzmenü aufgenommen und stehen dort in übersichtlicher Form zur Verfügung. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 38...
  • Seite 41 Schaltbild >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 39...
  • Seite 42 Die Motordaten (Matrixfeld B3) werden vollständig im Kurzmenü angezeigt !! Zusätzlich empfehlen wir, Parameter C1.02 (Stopmodus) auf "freien Auslauf" zu setzen ! Bei >pDRIVE< MX plus wird auch der Parameter B3.05 "Netzspannung" im Kurzmenü angezeigt. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 40...

  • Seite 43: Ergänzungen Zu Makro M1 Bis M4

    Impulsfreigabe- DI-5, (+Netz ON, Verriegelung, ext. und int. Störungen) I-freigabe Linksl. loc. D6.00 LL-Local MP- loc. ­ L-MP höher MP- loc. ¯ L-MP tiefer Meldung: Bereit+ Betrieb Stör- meldung >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 41...

  • Seite 44: Busankopplung

    Busankopplung Alle Parameter betreffend der Feldbus-Anbindung an den Frequenzumrichter entnehmen Sie bitte den Anleitungen "Option Profibus PB01", "Option Interbus GW-IBO1", "Option CANopen GW-CBO1" and "Option DeviceNet GW-DBO1" ! >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 42...

  • Seite 45: Allgemeine Funktionen

    6 ..FU control 2 BU einzustellen, wenn zwei Bremssteller angeschlossen sind (nur für >pDRIVE< MX plus Baugröße 3...5) Die Einstellmöglichkeiten 5 und 6 sind bei MX top nicht vorhanden. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 43...
  • Seite 46 Im Falle eines eingeschränkten Betriebs mit nur einem Bremssteller BU, müssen der Steuer- und Leistungsanschluß abgetrennt werden. Zusätzlich muß der Parameter auf "FU control 1 BU" geändert werden. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 44...
  • Seite 47 C1.04 Brems-Pegel 660...790...820 V Dieser Parameter legt die Einschaltspannung des Bremsstellers >pDRIVE< BU plus fest. Der Minimalwert ist abhängig von Parameter B3.05 "Netzspannung". Die korrekte Einstellung des Brems-Pegels ist abhängig von der Netzspannung: − für 3AC 400V Netzspannung - 660 V (680 V bei IR-Betrieb) −...

  • Seite 48: Economymode

    Verfügung. Zwischen diesen schaltet der Digital- befehl "2.Rampe" (siehe D2-Digitaleingänge) um. Verwendung findet die Umschaltung vor allem bei NOT-HALT Funktionen und drehzahlabhängigen Hoch-/Tieflaufzeiten. Die eingestellte Hoch-/Tieflaufzeit bezieht sich auf die Motornennfrequenz B3.03. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 46...
  • Seite 49 Die Funktion kann nur unterhalb der gewählten Minimalfrequenz eingestellt werden und ist nur aktiv, wenn C3.02 "Freigabe Drehrichtung" auf "0 nur Rechtslauf" oder "1 nur Linkslauf" eingestellt ist. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 47...

  • Seite 50: Drehzahlbereich

    B3.04, Nennleistung B3.00, …) sowie den gemessenen Motordaten (Autotuningdaten B4) das Kippmoment des Motors. Ein zu hohes Lastmoment (bezogen auf die Frequenz) führt zu einer Strombegrenzung und damit zu einer Reduktion der Ausgangsfrequenz. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 48...

  • Seite 51: Pid Prozeß-Regler

    Die Regelabweichung entspricht der Differenz zwischen PID-Sollwert nach der HL/TL-Rampe und des Istwertes. Die Differenzbildung erfolgt unabhängig von der Reglerverwendung (C4.04) und des Betriebszustandes. Somit kann sie auch von den Logikblöcken (F4) weiter verarbeitet werden. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 49...

  • Seite 52: Anzeige Sollwert

    (Freigabe über Digitaleingang → Zuweisung eines Eingangs in Matrixfeld D2 notwendig) C4.05 P-Anteil (kp) 0,0...20,0...3200,0 % (siehe M.) C4.06 I-Anteil (Tn) 0,00...10,00...320,00 s (siehe M.) Bei Einstellung T =0 wird der I-Anteil des Reglers deaktiviert. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 50...
  • Seite 53 • Der Sollwert wird z.B. über Fixsollwert 1 vorgegeben. Für den PID-Sollwert kann das Remote-Potentiometer oder ein anderer Analogeingang verwendet werden. Die Parameter C4.03, C4.10 und C4.11 müssen in Hz eingestellt und entsprechend berechnet werden: 163,84 Hz = 100 %. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 51...
  • Seite 54 Diese Fangfunktion garantiert unabhängig von der Dauer des Netzausfalles (z.B. wenige 100 ms bis mehrere Sekunden), aber auch bei freiem Motorlauf einen sicheren und sofortigen Start, beginnend bei der aktuellen Motordrehzahl. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 52...

  • Seite 55: Auswertepegel

    Erreicht die Netzspannung (Zwischenkreisspannung) nicht innerhalb von 3 s ihren Nennwert (12 s bei MX Baugröße A und B), so erfolgt eine Störabschaltung mit der Meldung "Unterspannung 2". >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 53...
  • Seite 56 • E3.21 "Unterspannung Reaktion" wird eingestellt auf "1 Störung bei Betrieb" • E3.22 "Unterspannung Zeitverzögerung" wird auf 0s gesetzt • E3.23 "Umrichter Temp. Reaktion" wird automatisch auf "1 I-Begrenzung 110%" eingestellt. Ablaufdiagramm "Hubwerk": >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 54...

  • Seite 57: Empfohlene Parametereinstellungen

    Drehzahl gemessener Drehzahl gemessener Drehzahl Frequenzausblendung bei 0 Hz nein nein ± Nennschlupf kleinste Drehzahl 0 Upm 2,5 Hz (5% von n 2,5 Hz (5% von n >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 55...
  • Seite 58 1.) Die Einstellung des Drehzahlreglers wird vorzugsweise ohne Last vorgenommen. Die "zusätzliche" Hublast verbessert üblicherweise das Regelverhalten. Den Parameterabgleich führt man vorzugsweise in der Reihenfolge D5.07 "Istwert PT1-Zeit", D5.05 "n-Regler Tn" und D5.04 "n-Regler Kp" durch. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 56...

  • Seite 59: Startverzögerung

    Startverzögerung 0,0...0,7...10,0 s Der Frequenzumrichter >pDRIVE< MX kann die volle Hublast perfekt aus der Bremse übernehmen, wobei er diese nach dem Aufbau des magnetischen Feldes mit dem Ausgang "Bremse lüften" selbst ansteuert. Um dies auch bei Antrieben ohne Drehgeber sicherstellen zu können, ist eine Sperrzeit nach jedem Übergang auf Impulssperre notwendig.

  • Seite 60: Zulässige N-Abweichung

    Bei Hub- und Fahrwerkanwendungen ermöglicht diese Funktion einen "Schnelllauf" bei geringer Last. Parameter C6.12 legt das entsprechende maximale Drehmoment fest. C6.13 definiert das zulässige Drehmoment bei fmax (C3.01). >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 58...
  • Seite 61 Strombegrenzung und damit zu einer Reduktion der Ausgangsfrequenz. → → → → Damit die Kranüberwachung (C6.10 "Zulässige n-Abweichung") nicht anspricht, darf die max. Ausgangsfrequenz nicht zu hoch eingestellt werden ! >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 59...

  • Seite 62: Analogeingänge

    Analogeingänge Konfiguration der Analogeingänge >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 60...
  • Seite 63 8 ..DMA M Master siehe Parameter D5.13...16 Der Analogsollwert AIC entspricht in seiner Funktion dem Sollwert AIV, mit dem Unterschied, daß es sich hierbei um ein Stromsignal 0(4)...20 mA handelt. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 61...
  • Seite 64 D1.12 AI_2 Wert 100 % -200,00...30,52...200,00 % Makro) D1.13 AI_2 Filterzeit 0,00...0,05...10,00 s Die Funktionsweise der Parameter D1.09...D1.13 ist mit den Parametern D1.00...D1.03 ident und dort detailliert beschrieben. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 62...
  • Seite 65 D1.17 AI_3 Wert 100 % -200,00...30,52...200,00 % Makro) D1.18 AI_3 Filterzeit 0,00...0,05...10,00 s Die Funktionsweise der Parameter D1.14...D1.18 ist mit den Parametern D1.00...D1.03 ident und dort detailliert beschrieben. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 63...

  • Seite 66: Digitaleingänge

    Rem. MP tiefer (siehe D1) Local (Bedienfeld) Localumschaltung - Steuersignale Local / Remote Local (Klemmleiste) Logik Localumschaltung - Frequenzsollwert Local-SW (siehe D1) E4.00 E4.01 E4.02 Motorpot-hoch Rem. Motorpot-tief Rem. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 64...
  • Seite 67 Bei Anliegen des Tippbefehles beschleunigt der Umrichter den Motor mit der schnellstmöglichen Hoch- Tippen laufzeit auf die eingestellte Tippfrequenz C1.15. Die Tippfunktion ist nur aus dem Stop-Zustand der Anlage möglich. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 65...

  • Seite 68: Hand (Auto) Umschaltung

    Hoch- und Tieflaufzeiten sind im Matrixfeld C2 einzustellen. Kontakt geschlossen: 2.Rampensatz. Der Digitaleingang ist auch bei Bussteuerung aktiv. Der Digitaleingang arbeitet parallel zu den Parametern C2.06 und C2.07. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 66...
  • Seite 69 (bei erdfreien Netzen) oder Komparatorausgang bei Verwendung der Option "ES- Schutz 1 und 2" eingebunden werden (siehe Parameter E3.18 bis E3.20). Der Digitaleingang ist auch bei Bussteuerung aktiv. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 67...
  • Seite 70 Der Eingang ermöglicht eine gesteuerte Umschaltung zwischen Frequenzsteuerung und Drehzahlregelung (mit n-Regelung aktiv Drehzahlrückführung). Kontakt geöffnet: Frequenzsteuerung Kontakt geschlossen (oder Eingang nicht verwendet): n-Regelung aktiv Der Digitaleingang ist auch bei Bussteuerung aktiv. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 68...

  • Seite 71: Netzfreischaltung Netz On(Off)

    Der Digitaleingang ist auch bei Bussteuerung aktiv. Rechtslauf (Linkslauf) Diese Funktion ermöglicht Invertieren Frequenzsollwert-Signals bei Bussteuerung. RL (LL) Kontakt geöffnet oder Befehl nicht verwendet: keine Invertierung Kontakt geschlossen: der übertragene Frequenzwert wird invertiert. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 69...

  • Seite 72: Motorheizung

    4.) Soll ein Digitaleingang 2 Funktionen ausführen, so kann dies mit dem Umweg über die Komparator-/Logikmodule erfolgen. 5.) Die Invertierung eines Digitaleinganges kann ebenfalls über die Komparator-/Logikmodule erfolgen. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 70...
  • Seite 73 Kontakt geschlossen = DMA-Regelung aktiv 49 .. reserviert nur für D2.02 ! 50 .. Notbetrieb siehe Funktion "Notbetrieb" in Kapitel F6 (nur für D2.02) 51 .. reserviert nur für D2.02 ! >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 71...

  • Seite 74: Analogausgänge

    Normierung ist zu beachten) steht als 0(4)...20 mA Signal zur externen Anzeige zur Verfügung. Der Abgleich des Analogausganges erfolgt mit den Parametern D3.02 = 0(4) mA und D3.03 = 20 mA. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 72...

  • Seite 75: Digitalausgänge

    1 x 24 V Spannungsausgang, max. 150 mA 1 x Relaisausgang "Wechsler" 2 x Relaisausgang "Wechsler" (Optionskarte IO1 an Steckplatz X2) 2 x Relaisausgang "Schließer" (Optionskarte IO1 an Steckplatz X3) >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 73...
  • Seite 76 ... wenn der Bremssteller BU eingeschaltet wird (min. Zeit 1,5 Sekunden). Motor heizen ... wenn die Funktion "Motorheizung" aktiv ist. *) Die Meldung für diese Begrenzung ist im Moment noch ohne Funktion ! >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 74...
  • Seite 77 *) Die Meldung für diese Begrenzung ist im Moment noch ohne Funktion ! Mehrfachbelegungen sind möglich !! D.h. es können auch mehrere Relaisausgänge den gleichen Zustand anzeigen !! >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 75...
  • Seite 78 0,5 Hz heißt ± 0,5 Hz Hysterese und 0,5 sec Verzögerungszeit Das Signal f = f steht an den Relaisausgängen, dem Bus-Zustandswort, der Komparatorabfrage und in der SOLL Statusanzeige des Displays zur Verfügung. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 76...

  • Seite 79: Drehzahlrückführung

    In Stellung "2" steht das gemessene Drehzahlsignal für alle Anzeigen und Schutzeinrichtungen zur Verfügung. Die Verwendung des Drehzahlsignals erhöht die Kippsicherheit des Antriebes im kleinsten Drehzahlbereich. Für das Fangen des Motors wird ebenfalls der Drehzahlistwert herangezogen. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 77...
  • Seite 80 D5.07 ⋅ errechnet werden. Für die Hochlaufzeit gilt: ∑ ⋅ 9,55 ⋅ Die Messung der Hochlaufzeit erfolgt richtigerweise ohne Lastmoment; d.h. z.B. bei Hubwerken ohne Last am Haken. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 78...
  • Seite 81 Sollwert PT1-Zeit 0,00...0,00...10,00 s Filter für Sollwertkanal. D5.10 SW-Auf. D-Anteil 0,0...0,0...10,0 Ein D-Anteil in der Sollwertaufschaltung erhöht die Dynamik bei Sollwertänderungen. D5.11 SW-Auf. PT1-Anteil 0,00...0,00...1,00 s Filter für Sollwertaufschaltung. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 79...

  • Seite 82: Lastausgleich

    Wenn Parameter D5.02 auf "3 DMA-Slave" gestellt wird, ist die Funktion zum Ausgleichen des Drehmoments aktiv. In Stellung "4 DMA Slave DI" wird die Funktion abhängig von einem Digitalsignal an der Klemmleiste, am Bus oder als Ausgang eines Logikmoduls freigegeben. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 80...
  • Seite 83 Klemmleiste - "DMA f-Ausgleich") oder durch Addition zum internen Wert. Dadurch kann z.B. eine externe Ausgleichsregelung oder ein externer Positions-Regler realisiert werden. Hinweis: 100% (oder 1,0) entsprechen 163,84Hz/32=5,12Hz, d.h. 307,2 Umdrehungen/min für eine 2polige Maschine an der Welle. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 81...
  • Seite 84 Master und auf "3 Lastausgleich" für den Slave. • Begrenzungen des MX wie Fangen, Hochlauf und Tieflauf an den Strom- und Spannungsgrenzen usw. arbeiten bei Doppelantrieb ohne Einschränkungen. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 82...

  • Seite 85: Parametereinstellungen Abhängig Von Der Gewünschten Performance

    Um den störenden Einfluß von Begrenzungseingriffen zu verhindern, sollten für den Drehzahlregelbetrieb bei Nenndrehzahl eine oder auch mehrere Einschränkungen beachtet werden: − HL-Rampe verlängern − Strombegrenzung < 150% einstellen − D5.07 ≥ 0,04s einstellen >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 83...
  • Seite 86 Netzabschaltung jedoch gelöscht. Wenn "1...bei Netz aus" gewählt ist, fährt der Antrieb bei einem erneuten Start-Befehl und nach einer Netz- unterbrechung den zuvor gespeicherten Sollwert wieder an. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 84...
  • Seite 87 Gewünschte Sollwertanpassungen können jederzeit direkt am Gerät vorgenommen werden. D6.12 Remote Sollwert speichern nicht aktiv 0 ..nicht aktiv 1 ..bei Netz aus und Stop 2 ..bei Stop Funktion wie D6.05. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 85...

  • Seite 88: Überlastbegrenzung

    Die Motortemperaturüberwachung mittels Thermistoren kann als Störung oder als Warnung bewertet werden. Im Unterschied zur Störmeldung wird bei Warnung keine Abschaltung des Umrichters vorgenommen. Ein Digitalausgang ist auf "Warnungen" zu parametrieren und die Information extern zu verarbeiten. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 86...

  • Seite 89: Strombegrenzung

    Motormodell die Erwärmung des Motors durch Kenntnis der maximalen Dauerströme im Nennbetriebspunkt sowie bei Drehzahl Null unter Berücksichtigung des thermischen Zeitverhaltens und der jeweiligen Drehzahl (Kühlungsverhältnisse) ermittelt. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 87...
  • Seite 90 E2.06 und E2.07 ohne Funktion. Die Überstrom-Zeit-Überwachung arbeitet abhängig von E2.05 und damit bezogen auf den Motornennstrom. Wird die Strom-Zeit-Fläche überschritten, erfolgt eine Störab- schaltung mit der Fehlermeldung "(60) Motor Überlast". >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 88...
  • Seite 91 Relaisausgang verwendet werden (D4.00...D4.05). E2.15 Ext. Motorstörung Zeitverzögerung 0,0...1,0...160,0 s Die Schutzabschaltung "Motorstörung" wird erst ausgelöst, wenn das Signal "Ext. Motorstörung" länger als die eingestellte Zeit HIGH ist. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 89...

  • Seite 92: Unterlast F-Nenn/2 Unterlast F-Nenn

    Resetieren wieder in Betrieb zu nehmen. Dieser Vorgang wird 3x innerhalb von 5 min durchgeführt, erst dann erfolgt eine endgültige Störabschaltung. Bei anstehendem Startbefehl und Auto-Reset bei einem "flüchtigen" Fehler erfolgt automatischer Wiederanlauf !! >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 90...
  • Seite 93 (D4.00...D4.05). Die Rückschaltung erfolgt verzögert (3 s). E3.05 4 mA Überwachung Frequenz -300,00...+10,00...+300,00 Hz Einstellung der gewünschten Frequenz, die der Umrichter bei Ausfall eines überwachten Analogeingangs als Sollwert verwenden soll. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 91...
  • Seite 94 E3.08 BR Ohmwert 0,1...10,0...200,0 Ohm Die Einstellung des Parameters erfolgt entsprechend des verwendeten Bremswiderstands BR (bei parallel oder in Serie geschalteten Widerständen muß der "Gesamt-Widerstandswert" eingegeben werden !). >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 92...
  • Seite 95 Relaisausgang verwendet werden (D4.00...D4.05). E3.13 Externe Störung Zeitverzögerung 0,0...0,0...160,0 s Die Meldung "Ext. Störung" kommt erst durch, wenn das Signal länger als die eingestellte Zeit HIGH ist (bei N.C. Kontakten: LOW). >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 93...
  • Seite 96 Relaisausgang verwendet werden (D4.00...D4.05). E3.20 Isolations-Fehler Zeitverzögerung 0,0...10,0...160,0 s Die Meldung "Isolationsstörung" kommt erst durch, wenn das Signal länger als die eingestellte Zeit HIGH ist (bei N.C. Kontakten: LOW). >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 94...

  • Seite 97: Unterspannung Zeitverzögerung

    110%" umgestellt. Die aktive Strombegrenzung wird als "Umrichter Temp. >" angezeigt, an allen Relaisausgängen D4, dem Busstatuswort B6 und kann auch für die Funktionsblöcke F4 verwendet werden. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 95...

  • Seite 98: Freigabe, Bedienung

    Betriebsart nur Local nur Remote wirkungslos *) gemischte Betriebsart nur Remote nur Local wirkungslos *) *) In diesen Betriebsarten ist der Drehrichtungswechsel der Steuerquelle zugeordnet !! >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 96...
  • Seite 99 "Kurzmenü - Ergänzungen zu Makro M1 bis M4". Bei Lokalsteuerung und Impulssteuerung über Klemmleiste bewirkt zweimaliges Drücken der Stop-Taste Impulssperre und damit einen freien Auslauf des Motors (bzw. eine Ansteuerung der Bremse bei Kranfunktion). >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 97...

  • Seite 100: Frequenzausblendung

    Pulsfrequenz min. 2,5 kHz 0 ..2,5 kHz 1 ..5,0 kHz 2 ..10,0 kHz (diese Einstellung ist bei MX basic & plus 315/400 und bei >pDRIVE< MX top nicht möglich) E6.01 Pulsfrequenz max. 2,5 kHz 0 ..2,5 kHz 1 ..

  • Seite 101: Werkseinstellung

    Ausgenommen von den Rückstellungen mit F2.00 und 01 sind die USER-Makros UM1 und UM2, der Fehlerspeicher, die Betriebsstunden Umrichter, Motor und Leistungsteil, der kWh-Zähler, die Spracheinstellung und "B3.05 Netzspannung" !! >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 99...

  • Seite 102: Fehlerspeicher

    Autotuning-Daten nicht zurückgesetzt !! Diese Routine hat keinen Einfluß auf jene Motordaten, die im User-Makro UM1 bzw. UM2 gespeichert sind ! Fehlerspeicher F3.00 Laufende Nummer nur lesbar  F3.01 Rückschau 0...0...15 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 100...

  • Seite 103: Konfiguration

    Steuersignal verwendet werden. Zwei weitere Blöcke sind als analoge Komparatorstufen mit nachfolgenden digitalen Verknüpfungsfunktionen konzipiert. L5 und L6 sind frei verwendbare Logikmodule. Funktionsschema Komparator K1 und K2: >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 101...
  • Seite 104 Funktionsschema Komparator K3 und K4 mit Logikblock: >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 102...
  • Seite 105 Funktionsschema Logikmodul L5 und L6: >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 103...
  • Seite 106 PT1-Filter für das mit E1 ausgewählte Analogsignal. F4.19 K3 Filter für E2 0,0...0,1...160 s F4.33 K4 Filter für E2 0,0...0,1...160 s PT1-Filter für das mit E2 ausgewählte Analogsignal. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 104...
  • Seite 107 Hilfe der symmetrisch arbeitenden Hysterese / Bandbreite ergeben sich folgende Ausgangszustände: Verhalten bei Funktion: Verhalten bei Funktion: E1 > E2 und E1 < E2 E1 = E2 und E1 ≠ E2 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 105...
  • Seite 108 42 ... Bus Steuerwort 12 *) Die Meldung dieser Begrenzung ist derzeit 43 ... Bus Steuerwort 13 nicht in Funktion ! 44 ... Bus Steuerwort 14 45 ... Bus Steuerwort 15 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 106...
  • Seite 109 K1 Zeiteinstellung 0,0...0,0...3200,0 s F4.14 K2 Zeiteinstellung 0,0...0,0...3200,0 s F4.28 K3 Zeiteinstellung 0,0...0,0...3200,0 s F4.42 K4 Zeiteinstellung 0,0...0,0...3200,0 s F4.48 L5 Zeiteinstellung 0,0...0,0...3200,0 s F4.54 L6 Zeiteinstellung 0,0...0,0...3200,0 s >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 107...
  • Seite 110 Jede Funktion kann nur 1x angewählt werden. " Doppelbelegungen sind nicht möglich! " Einstellungen, die bereits mit einem der Digitaleingänge D2, dem B6 "Bit x - Steuerwort" oder einem anderen Komparator/Logikmodul angewählt sind, können nicht mehr eingestellt werden. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 108...
  • Seite 111 F4.56 K1-L6 Status nur lesbar  Der Parameter zeigt den Ausgangszustand der Komparatorlogikmodule K1 bis L6 (von links nach rechts). Führende Nullen werden unterdrückt. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 109...

  • Seite 112: Bedienfeld

    Mit dem Parameter kann der Umrichter softwaremäßig gesperrt werden. Das Display zeigt dabei "Sperre". Das M X-Programm setzt den Parameter für die Dauer der Parameterübertragung auf "1 Ja". Damit wird für ATRI diese Zeit ein ungewollter Hochlauf des Antriebes verhindert. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 110...

  • Seite 113: Displayanzeige

    Motor-Thermistor nicht aktiv → Warnung − (59) "Thermistor KS" Motor-Thermistor nicht aktiv → Warnung − (64) "Ext. BS-Störung" Externe Bremssteller-Störung (über Klemmleiste) nicht aktiv − (65) "Ladeschutz" Überwachung der Ladewiderstände nicht aktiv >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 111...
  • Seite 114 In der Betriebsart "Notbetrieb" ist der Frequenzumrichter nicht gegen Überlast geschützt. Daher können wir als Hersteller nach Aktivieren des Notbetriebs nicht mehr für normalen Betrieb garantieren !!! >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 112...

  • Seite 115: Begrenzungsmeldungen

    Die Begrenzungsmeldungen werden nur angezeigt, wenn Parameter A6.03 auf "1 anzeigen" gesetzt ist. Die aktuellen Begrenzungen oder Warnungen werden in Parameter A1.03 angezeigt und können über den PZD-Kanal der Buskommunikation (B6.11 usw.) abgefragt werden. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Anhang A 1...
  • Seite 116 Bei Anwahl von "Warnung 1 oder 2" ist diese Meldung automatisch auch Teil von "Warnungen". Wenn Bus Comm2 auf "Warnung" gesetzt wird, ist diese automatisch auch Teil von "Warnungen". >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Anhang A2...
  • Seite 117 1.0 bis 1.4: Control-Link Fehler → keine Kommunikation (37) Int. Komm. 3.0 Int. Komm. 2: AR-Programm falsch oder fehlerhaft übertragen Int. Komm. 3: Impulsfreigabe-Fehler -> Eingang DI5 entstören !! >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Anhang A 3...
  • Seite 118 (49) Übertemperatur 1 Der Umrichter unterscheidet 2 Arten: F1.16 (47) Übertemperatur 2 Übertemp. 1: Kühlkörpertemperatur zu groß Übertemp. 2: A3.03 > 100°C: Übertemp. oder Temperaturfühler-KS A3.03 < -25°C: Temperaturfühler- Leitungsbruch >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Anhang A4...
  • Seite 119 Kaltleiter Kurzschluß (59) Kaltleiter-KS F1.08 Überprüfung der Thermistorverkabelung Motor Überlast ! (60) Motor Überlast F1.10 Das thermische Motormodell führte eine Überlastabschal- tung durch. Siehe Parameter E2.02 bis E2.07 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Anhang A 5...

  • Seite 120: Überdrehzahl

    (70) Unterlast Motor Die Last ist kleiner als das mit Parameter E2.16...21 eingestellte Minimum. Weitere Detailinformationen für Servicefragen, wie etwa Fehlerdiagnose, Störungsbehebung, Ersatz- teilhaltung usw. sind der Serviceanleitung zu entnehmen. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Anhang A6...
  • Seite 121 Durch Aktivierung des DOWN-Modus läßt sich die Übertragungszeit wesentlich reduzieren (nur bei Stillstand des Umrichters möglich) ! Alternativ zum Anlernen der MASK-Files aus dem Umrichter können Sie auch das Update-Paket von unserer Homepage unter www.pdrive.com herunterladen. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Anhang B1...
  • Seite 122 Aktivieren des DOWN-Modus (nur bei Stillstand des Umrichters möglich !) Die Aktivierung des DOWN-Modus ermöglicht eine Steigerung der Datenübertragungsgeschwindigkeit zwischen Frequenzumrichter und PC, stoppt jedoch das am Umrichter aktuell laufende Anwendungs- programm. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Anhang B2...
  • Seite 123 !! Alle geänderte Parameter müssen durch Anwahl von A1.00 "Übernahme Flash" oder durch die Schaltfläche "DATEN SPEICHERN - Übernahme in Flash Eprom" ausfallsicher abgespeichert werden, bevor die Netz- spannung abgeschaltet wird !! >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Anhang B3...

  • Seite 124: Deinstallation

    Modus die Übertragungszeit verkürzt werden! 5. Hinweise zum Betrieb Das M X 2.0 Softwarepaket funktioniert mit allen >pDRIVE< MX Geräten. Bei ELVOvert MX ATRI Geräten stehen manche Funktionen nur eingeschränkt zur Verfügung. Zur Sicherstellung eines einwandfreien Betriebes empfehlen wir die Deaktivierung vorhandener Bildschirmschoner.
  • Seite 125 2 ..Loc Rem 3 ..Local 4 ..Bus 5 ..Bus Loc 6 ..Loc Bus 7 ..Local Der Bedienmode entspricht der Anzeige im Feld "Bedienmodus" der Grundanzeige. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Anhang B5...
  • Seite 126 3 ..Störung Der LED-Zustand entspricht dem Gerätezustand, welcher mit einer der 3 farbigen LEDs am Bedienfeld angezeigt wird. Wenn keine LED leuchtet, so entspricht das dem Zustand "Nicht Bereit". >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Anhang B6...
  • Seite 127 Sollte es während der Übertragung der Daten zum Umrichter zu einer Unterbrechung kommen, so ist der Umrichter auszuschalten und während des Einschaltens die Taste "Matrix/Para" gedrückt zu halten. Das gelbe Bereit-LED blinkt und der >pDRIVE< MX ist bereit für eine neuerliche Übertragung der Daten.

  • Seite 128: Blockschaltbild

    Blockschaltbild 1: >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 - Anhang C1...
  • Seite 129 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 - Anhang C2...
  • Seite 130 Blockschaltbild 2: >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 - Anhang C3...
  • Seite 131 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 - Anhang C4...
  • Seite 132 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 - Anhang C5...
  • Seite 133 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 - Anhang C6...
  • Seite 134 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 - Anhang C7...
  • Seite 135 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 - Anhang C8...
  • Seite 136 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 - Anhang C9...
  • Seite 137 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 - Anhang C10...
  • Seite 138 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 - Anhang C11...
  • Seite 139 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 - Anhang C12...
  • Seite 140 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 - Anhang C13...
  • Seite 141 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 - Anhang C14...
  • Seite 142 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 - Anhang C15...
  • Seite 143 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 - Anhang C16...
  • Seite 144 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 - Anhang C17...
  • Seite 145 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 - Anhang C18...
  • Seite 146 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 - Anhang C19...
  • Seite 147 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 - Anhang C20...
  • Seite 148 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 - Anhang C21...
  • Seite 149 Last (ohne Drehgeber). Voreinstellungen der Parameter entsprechend der Makros 21, 27 vorhandenen Anwendung. Anzeige von Warnungen und Begrenzungs- 19, 74, Meldungen meldungen, die auch als Digitalausgangssignal zur Verfügung stehen. >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Index I1...

  • Seite 150: Überlast-Überwachung

    Erkennung Speichern aller ausgeführten Parameterumstellungen. Usermakros Sie können bei Bedarf wieder aufgerufen werden Wartung Lüfter Warnsignal zur Erinnerung an Wartungsarbeiten. Werkseinstellung Rücksetzen aller Parameter auf Werkseinstellung. 27, 99 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Index I2...
  • Seite 151 Notbetrieb ... 13, 71, 111 Drehmoment n-Regler ....51, 68, 78 Drehmomentbegrenzung ..86 Drehmomentgenauigkeit ..83 Nur lesbar ......12 Keine Freigabe ....12 Drehrichtung ......48 Komparator ..... 101 Drehzahlgenauigkeit ...83 Kontrasteinstellung....11 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Index I3...
  • Seite 152 Überwachung 4 mA.... 91 Schlupfkompensation ..77 Umrichter ......15 Schnelllauf ......58 Unterlast......90 Zweiter Parametersatz21, 29, 67, Schnellstop ......32 Unterspannung....95 Sinus-Motor-Filter ....24 User-Makro ....... 21 Software ...... 15, B1 Sollwerte......16 >pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Index I4...

  • Seite 153: Funktion

    Schneider Electric Power Drives GmbH Ruthnergasse 1 A-1210 Wien Tel.: +43 (0)1 29191 0 ax: +43 (0)1 29191 15 www.pdrive.com Istwerte Istwerte Sollwerte Zeit Anzeige Home Display Motor Umrichter Umrichter Sprach- Applikat. Motor- Auto- Bus- Kurz- Start-Up Makros umschalt. daten tuning menü...
