Für Motoren, die erst auf den Umrichterausgang zugeschaltet werden, darf der Startbefehl (Fang-
funktion) erst nach ca. 3...5 Sekunden aktiviert werden !!
Erfolgt der Startbefehl früher, so bremst der Umrichter einen laufenden Motor auf ca. 0 Hz ab und
beschleunigt ihn erst danach auf den vorgegebenen Sollwert.
C5.00

Auswertepegel

Der Parameter stellt die Empfindlichkeit der Drehzahlerkennung dar. Wenn C6.01 auf "Hubwerk" oder
"Fahrwerk" eingestellt
"2 Impulsgeber" gesetzt wird, so wird der Erkennungspegel intern automatisch auf 12 % (verringerte Empfind-
lichkeit) gestellt.
C6
C6.00 Netzschützsteuerung
0 .... nicht aktiv
1 .... aktiv

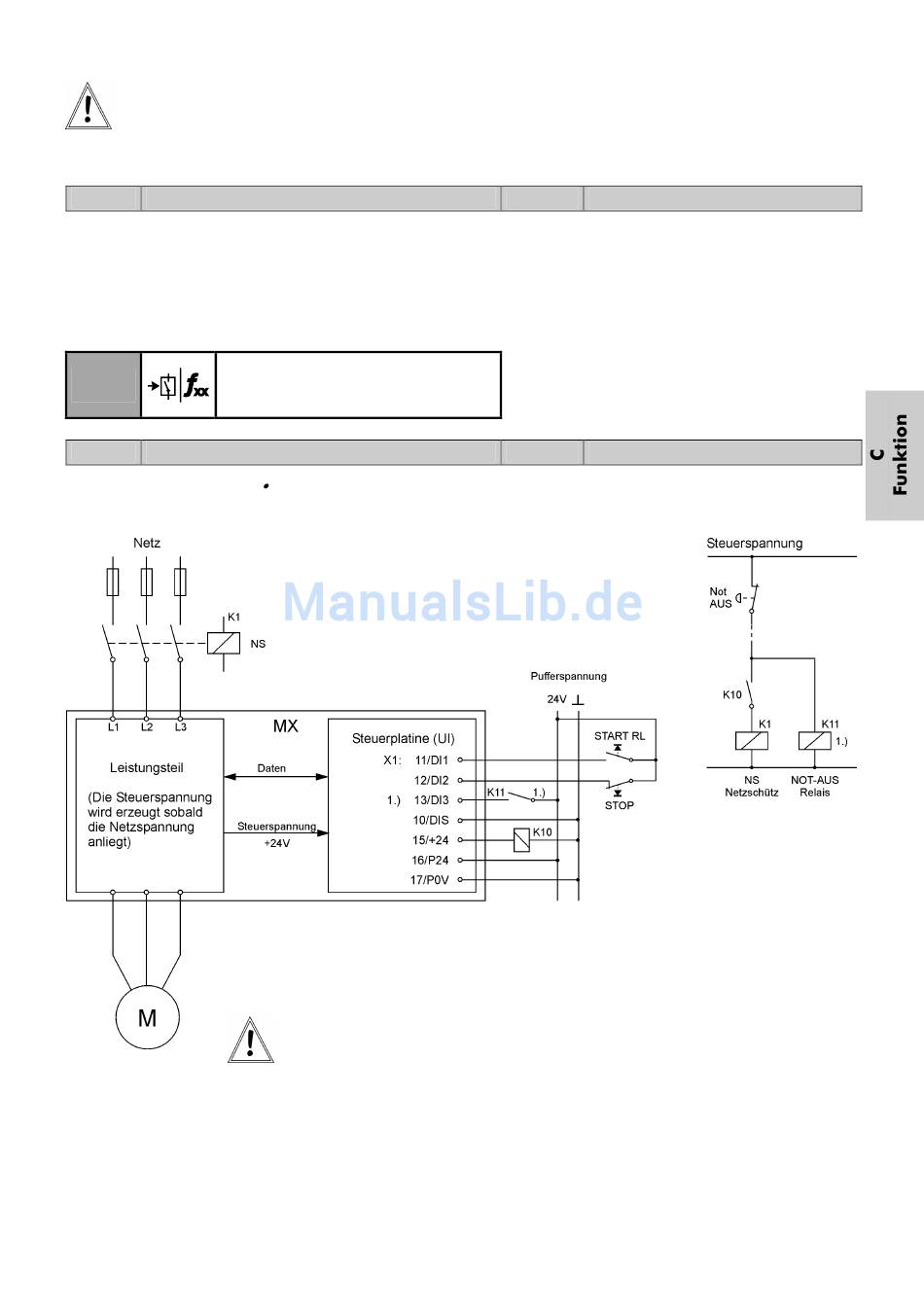

Wird die Umrichterelektronik von einer externen 24 V Pufferspannung versorgt, so ist es möglich, die
Sonderfunktion "Netzschützsteuerung" zu aktivieren. Dabei wird mit jedem Startbefehl (über Bedienfeld,
Klemmleiste oder Bus) ein wählbarer Digitalausgang (siehe D4) aktiviert, über den das Netzschütz gesteuert
wird. Die "Bereit"-Meldung erfolgt, sobald die Steuerspannung (24 V) anliegt.
Erreicht die Netzspannung (Zwischenkreisspannung) nicht innerhalb von 3 s ihren Nennwert (12 s bei MX
Baugröße A und B), so erfolgt eine Störabschaltung mit der Meldung "Unterspannung 2".
>pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 53
ist oder Parameter
Sonderfunktion
1.) Der Kontakt von K11 wirkt über einen (beliebigen) Digitaleingang para-
metriert auf die Funktion "Netz ON(OFF)". Damit erfolgt bei NOT-AUS
eine sofortige Sperre des Umrichters und der Startbefehl wird gelöscht.
ACHTUNG:
Wird dieser Kontakt nicht eingebunden, so startet der Umrichter nach einer
kurzen Betätigung von NOT-AUS wieder hoch (wie auch bei einem Dauer-
Einbefehl)!
VCB
D5.00 "Impulsgeber/Schlupfkompensation"
VICB
0,4...0,6...15,0 %
auf Stellung
nicht aktiv
