Typische Einstellung für:
2; 3; 5; 7; 9; 11;

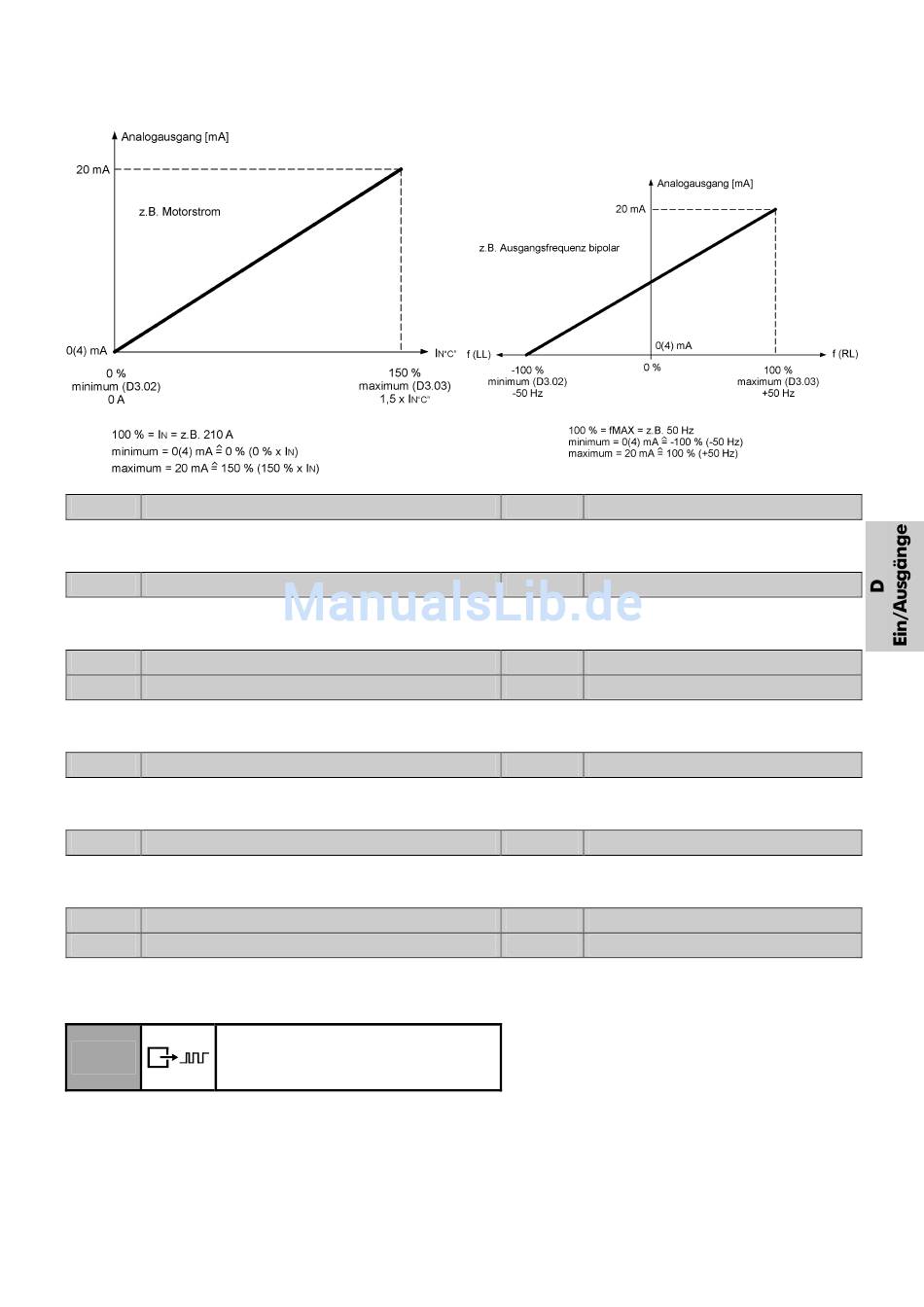

D3.04 AO2_2 Auswahl
Einstellmöglichkeiten siehe D3.00. Analogausgang der Optionskarte IO1 an Steckplatz X2.
D3.05 AO2_2 Signalart
Einstellmöglichkeiten siehe D3.01.
D3.06 AO2_2 min. Wert
D3.07 AO2_2 max. Wert
Einstellmöglichkeiten siehe D3.02 und D3.03.
D3.08 AO2_3 Auswahl
Einstellmöglichkeiten siehe D3.00. Analogausgang der Optionskarte IO1 an Steckplatz X3.
D3.09 AO2_3 Signalart
Einstellmöglichkeiten siehe D3.01.
D3.10 AO2_3 min. Wert
D3.11 AO2_3 max. Wert
Einstellmöglichkeiten siehe D3.02 und D3.03.
D4
Zur Verfügung stehende Digitalausgänge:
1 x 24 V Spannungsausgang, max. 150 mA
1 x Relaisausgang "Wechsler"
2 x Relaisausgang "Wechsler"
2 x Relaisausgang "Schließer"
>pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 73
Digitalausgänge
(Optionskarte IO1 an Steckplatz X2)
(Optionskarte IO1 an Steckplatz X3)
Typische Einstellung für:
1; 4; 6; 8; 10; 12-19
VCB nicht verwendet (siehe Makro)
VCB 4-20 mA
VCB -200...0...200 %
VCB
-200...100... 200 %
VCB nicht verwendet
VCB 4-20 mA
VCB -200...0...200 %
VCB -200...100... 200 %
