Drehzahlbereich; Freigabe Drehrichtung - pDrive MX basic Bedienungsanleitung

C3
C3.00 Minimalfrequenz
C3.01 Maximalfrequenz

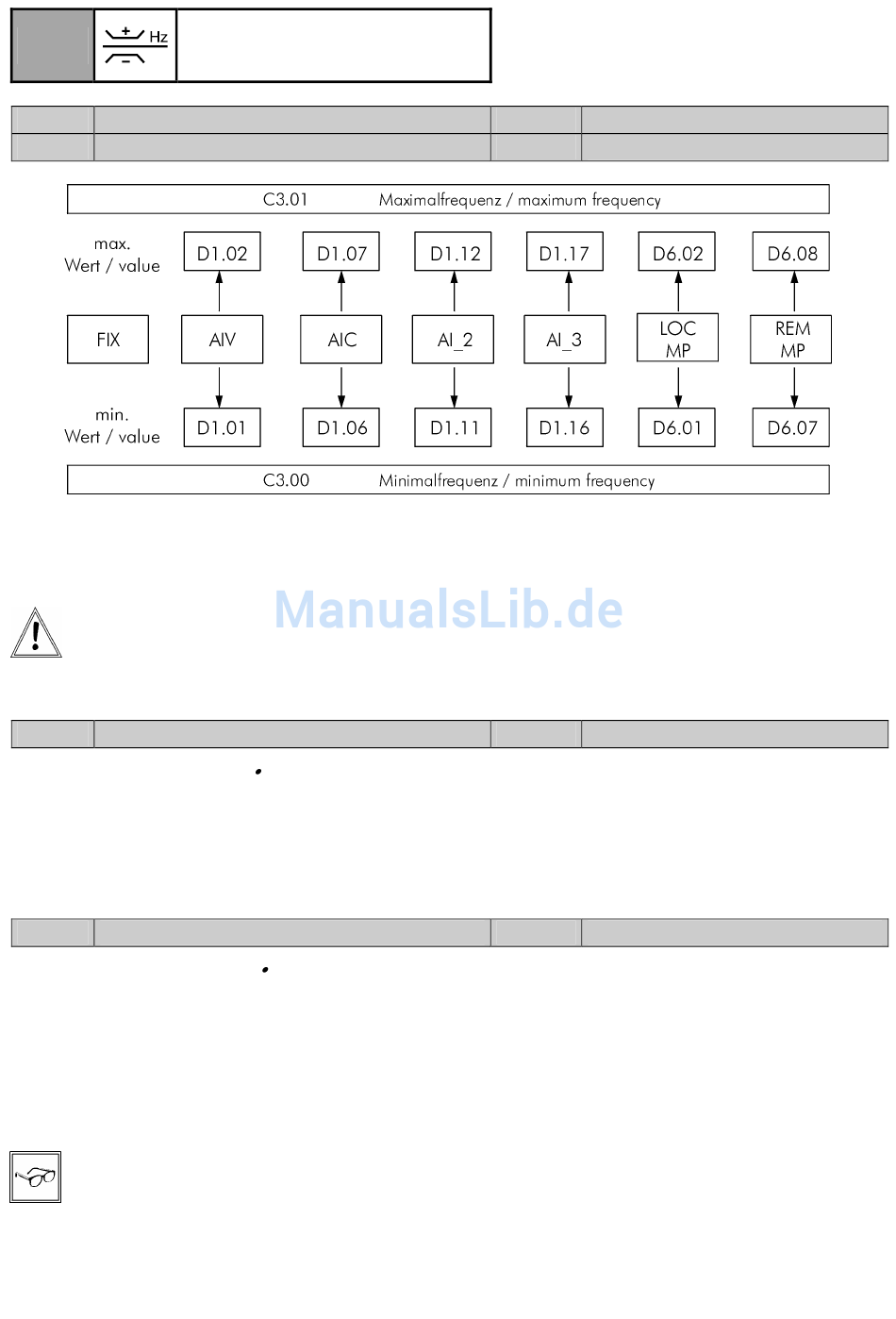

Jeder Sollwertquelle kann individuell ein min. und max. Wert zugeordnet werden.
Zusätzlich ist mit den Parametern C3.00 und C3.01 eine über alle Sollwertquellen wirkende min/max-
Begrenzung einstellbar.
Wenn mit Parameter C3.02 beide Drehrichtungen freigegeben sind (Einstellung: "RL und LL"), ist die
Minimalbegrenzung C3.00 nicht wirksam.
Bei Bedarf können die jeweiligen Minimalbegrenzungen der Sollwertquellen verwendet werden.
C3.02

Freigabe Drehrichtung

0 ....nur Rechtslauf
1 ....nur Linkslauf
2 ....RL und LL
In Stellung "0" wird daher ein freilaufender Motor nach der Fangfunktion aus dem Linkslauf an der
Strombegrenzung abgebremst. Ebenso in der Stellung "1" aus dem Rechtslauf.
C3.03 Drehfeld
0 ....U-V-W / A-B-C
1 ....U-W-V / A-C-B
Der Parameter invertiert das Ausgangsdrehfeld und erübrigt damit das oftmals notwendige Umklemmen des
Motorkabels.
Hinweis zum Betrieb im Feldschwächbereich:
Die >pDRIVE< MX Frequenzumrichter errechnen aus den eingestellten Motordaten (Nenndrehzahl
B3.04, Nennleistung B3.00, ...) sowie den gemessenen Motordaten (Autotuningdaten B4) das
Kippmoment des Motors. Ein zu hohes Lastmoment (bezogen auf die Frequenz) führt zu einer
Strombegrenzung und damit zu einer Reduktion der Ausgangsfrequenz.
>pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 48

Drehzahlbereich

Linksdrehrichtung in allen Betriebsarten gesperrt.
Rechtsdrehrichtung in allen Betriebsarten gesperrt.
Beide Drehrichtungen sind freigegeben.
normales Rechts-Drehfeld
invertiertes Drehfeld
VCB 0,00...0,00...300,00 Hz
VCB 25,00...50,00...300,00 Hz
VICB nur Rechtslauf (siehe Makro)
VICB U-V-W / A-B-C
