pDrive MX basic Bedienungsanleitung Seite 107

F4.02 K1 Referenz
F4.10 K2 Referenz
F4.20 K3 Referenz
F4.34 K4 Referenz
Stellt einen programmierbaren Referenzwert für den Komparator E2 zur Verfügung.
F4.03 K1 Funktion
F4.11 K2 Funktion
F4.21 K3 Funktion
F4.35 K4 Funktion
0 .... E1 > E2
1 .... E1 < E2
2 .... E1 = E2
≠
3 .... E1 E2
F4.04 K1 Hysterese/Band
F4.12 K2 Hysterese/Band
F4.22 K3 Hysterese/Band
F4.36 K4 Hysterese/Band

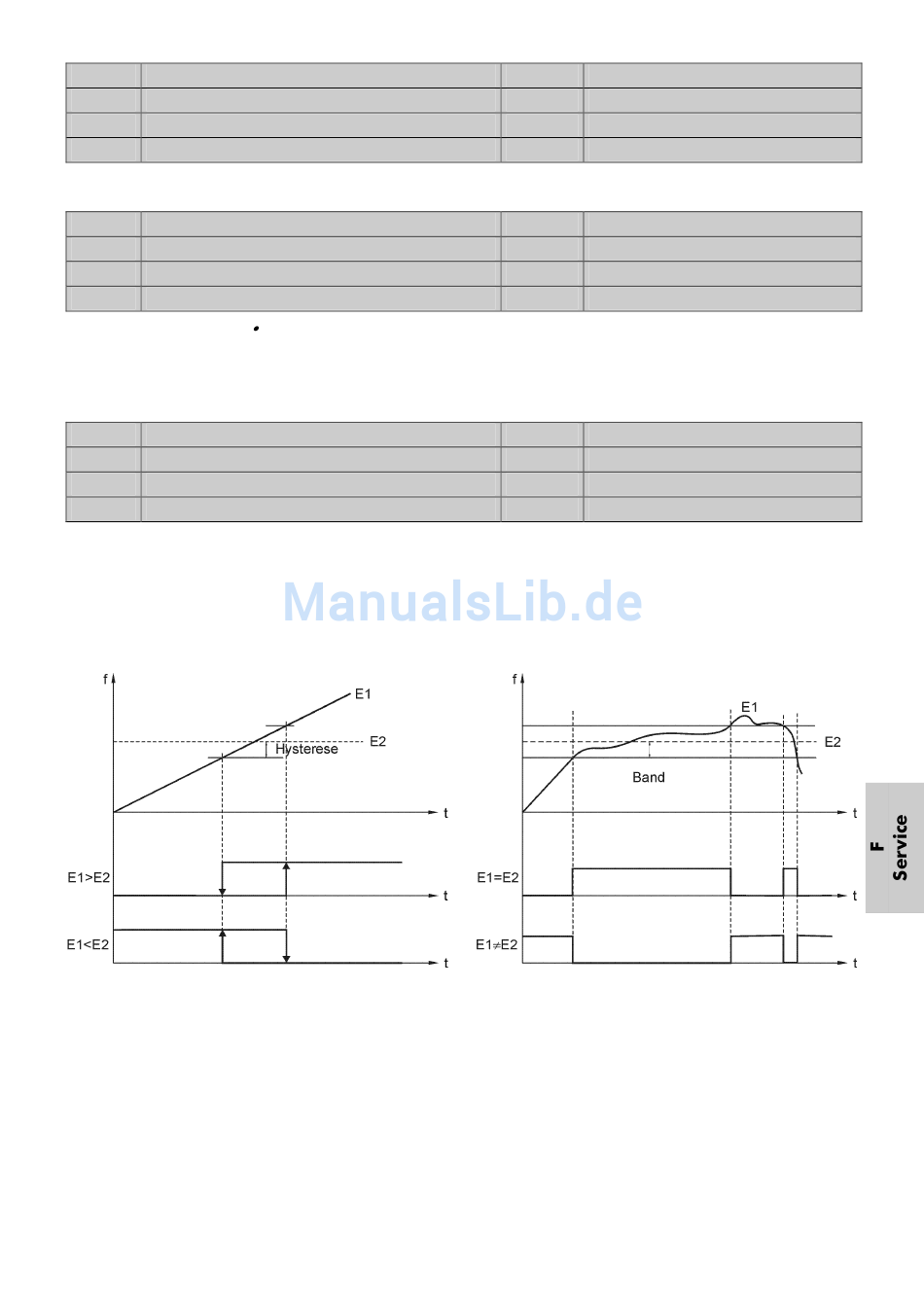

Die Komparatorfunktion legt das Vergleichskriterium der beiden analogen Eingangsgrößen (E1, E2) fest. Mit
Hilfe der symmetrisch arbeitenden Hysterese / Bandbreite ergeben sich folgende Ausgangszustände:
Verhalten bei Funktion:
E1 > E2 und E1 < E2
>pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 105
VCB
-200,0...0,0...+200,0 %
VCB -200,0...0,0...+200,0 %
VCB -200,0...0,0...+200,0 %
VCB -200,0...0,0...+200,0 %
VCB E1 > E2
VCB E1 > E2
VCB E1 > E2
VCB E1 > E2
VCB 0,0...5,0...100,0 %
VCB 0,0...5,0...100,0 %
VCB 0,0...5,0...100,0 %
VCB
0,0...5,0...100,0 %
Verhalten bei Funktion:
E1 = E2 und E1 ≠ E2
