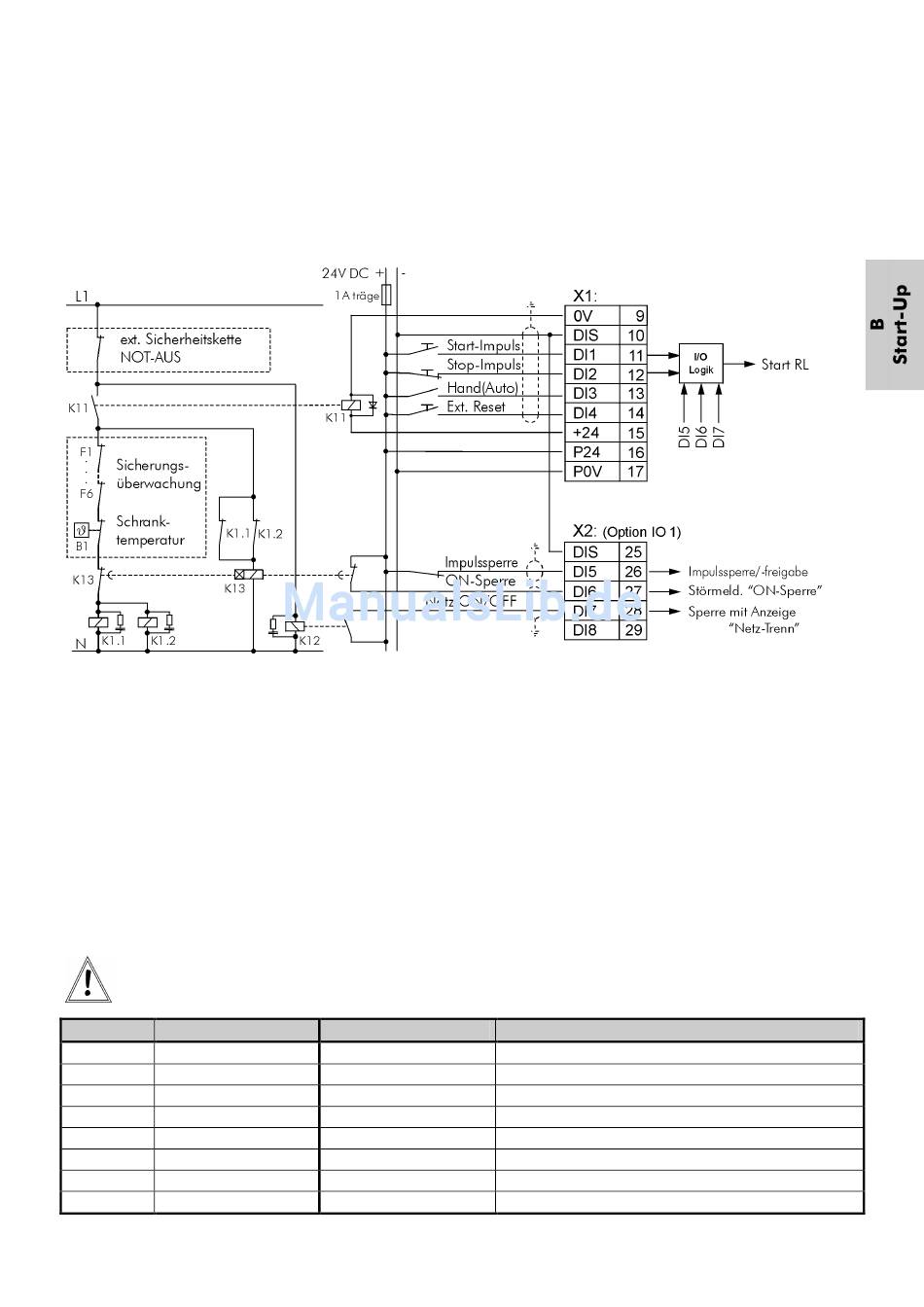

Netzschützsteuerung mit Einbindung von Überwachungseinrichtungen des Schaltschrankes
(ON-Sperre):
Bei Verwendung der Netzschützsteuerung wird die Netzspannung nur eingeschaltet, solange ein Startbefehl
anliegt. Damit werden die "Standby-Verluste" des Umrichters minimiert und die Lebensdauer der Lüfter
wesentlich erhöht. (Siehe auch Parameter C6.00 !) Die Steuerelektronik ist permanent mit 24V Pufferspannung
versorgt (bzw. bei >pDRIVE< MX top mit 1 AC 230 V Hilfsspannung).
Bei >pDRIVE< MX top und Geräten mit 12-pulsiger Gleichrichtung müssen verschiedene Teile der Netzein-
speisung überwacht werden (z.B. Netzsicherungen, Hauptschütz, Ladeschaltung, Lüfter, Schranktemperatur,
usw.).
24V DC
Hilfsspannung zur Versorgung der Steuerelektronik während Netz-AUS
K11
Hilfsrelais (max. 100mA, 24V) angesteuert über den Digitalausgang +24 parametriert auf "Netz-
EIN" zur Ansteuerung des Netzschützes (der Netzschütze).
K12
Hilfsrelais (230V AC) zur Rückmeldung der externen Sicherheitskette (Not-AUS). Für den Wieder-
anlauf ist ein neuerlicher Startimpuls notwendig. Solange die Sicherheitskette offen ist, kann der
Umrichter nicht starten.
K13
Zeitrelais (anzugsverzögert 0,5s; 230V AC) zur Rückmeldung der Überwachungskette (Netzsicherung
ausgelöst, Schranktemperatur >, Netzschütz defekt, ...). Die Selbsthaltung wird durch K11 gelöscht,
die Fehlermeldung im Umrichter gespeichert und als Summenstörung gemeldet.
K1.1
Hauptschütz zur Zuschaltung der Netzspannung. Es öffnet nach jedem Tieflauf, bei Impulssperre,
Störung und bei Netz OFF.
K1.2
Bei MX Baugröße 5 und 8 sowie bei 12pulsiger Einspeisung müssen beide Hauptschütze parallel
arbeiten.
Bei MX plus Baugröße A und B muß nach jeder Netzspannungsabschaltung die Wiedereinschaltung für
20 s verzögert werden! Andernfalls kann eine Störmeldung "Unterspannung 2" erfolgen.
Parameter Name
C6.00
Netzschützsteuerung
D2.00
DI1 Verwendung
D2.01
DI2 Verwendung
D2.02
DI3 Verwendung
D2.03
DI4 Verwendung
D2.04
DI6_2 Verwendung
D2.05
DI7_2 Verwendung
D4.00
+24 Digitalausgang
>pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 33
Einstellung
aktiv
Start RL-Impuls
Stop Impuls
Hand (Auto)
Externer Reset
ON Sperre
Netz ON (OFF)
Netz EIN
Bemerkung
parametriert auf Taster-Steuerung
Rückmeldung der Sicherungsüberwachung, usw.
Rückmeldung der ext. Sicherheitskette
Ausgang zur Hauptschützsteuerung
