Das Programm M X bietet folgende Funktionen:
ATRI
!! Alle geänderte Parameter müssen durch Anwahl von A1.00 "Übernahme Flash" oder durch die Schaltfläche
"DATEN SPEICHERN - Übernahme in Flash Eprom" ausfallsicher abgespeichert werden, bevor die Netz-
spannung abgeschaltet wird !!
>pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Anhang B3

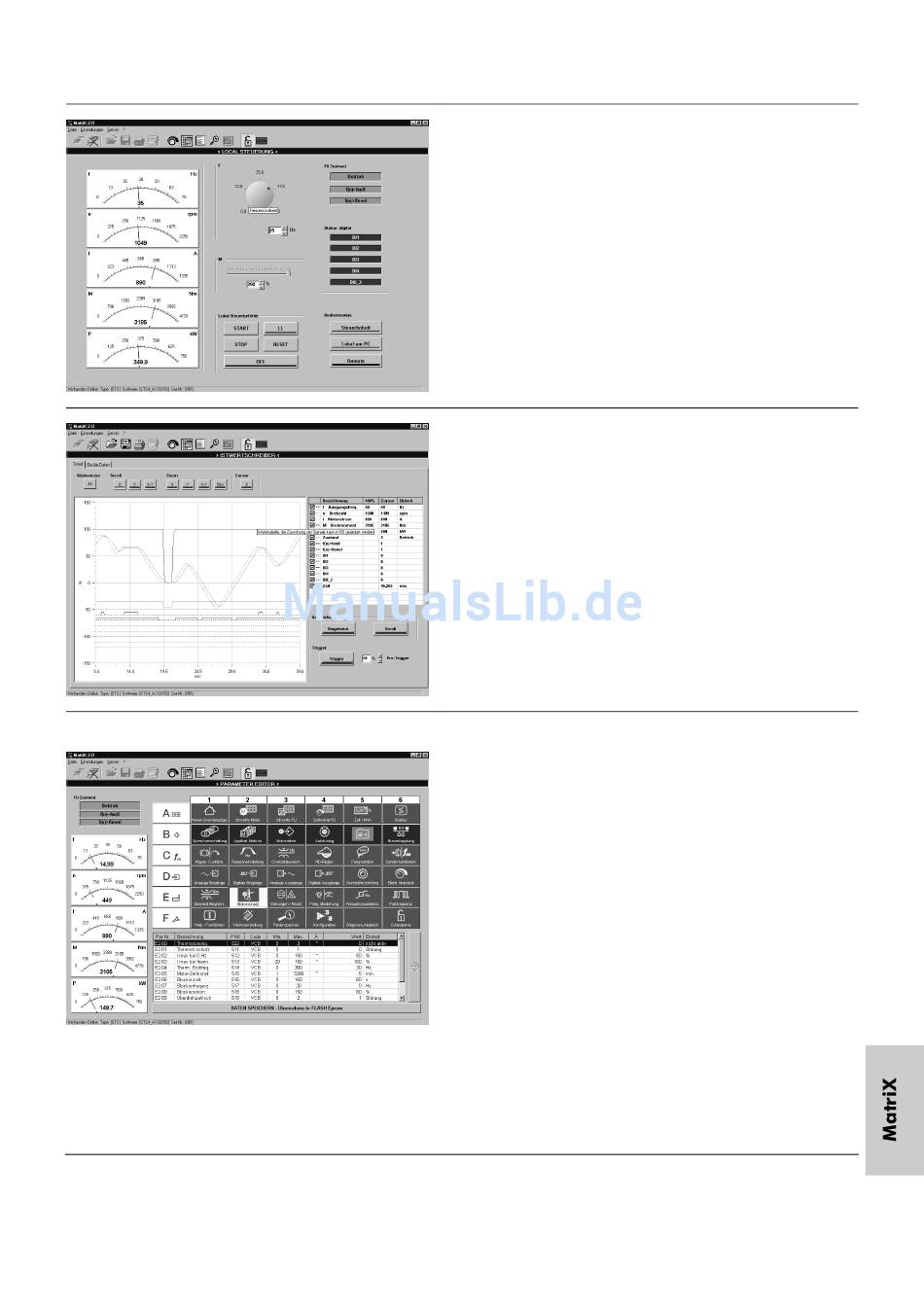

Lokal-Steuerung
Dient zur Beobachtung und Online-Steuerung eines
Frequenzumrichters. Mit der Taste "Lokal" erfolgt die
Umschaltung zwischen dem Beobachtungsmodus und
dem Steuerungsmodus.
Der Inhalt der analogen Zeigerinstrumente und einiger
digitaler Anzeigefelder kann über den Parametereditor
(Matrixfeld B6 "Busankopplung", Parametergruppe
B6.11, B6.13, B6.15, B6.17, B6.19 und B6.26 bis
B6.30) bei Bedarf verändert werden.
Istwert-Schreiber
Ermöglicht die Aufzeichnung von 5 analogen und 8
digitalen Zuständen während des Betriebes. Die
analogen und einige der digitalen Istwerte, die aufge-
zeichnet werden sollen, können über den Parameter-
editor (Matrixfeld B6 "Busankopplung", Parameter-
gruppe B6.11, B6.13, B6.15, B6.17, B6.19 und
B6.26 bis B6.30) bei Bedarf verändert werden.
Der Start und das Beenden der Aufzeichnung erfolgen
durch Betätigen der Taste "Aufzeichnen" (maximale
Aufzeichnungszeit 200 s bei einer Laufzeit von 4000 s
im Scrollmode). Die Größe des Ausdruckes richtet sich
immer nach dem aktuellen Zoomfenster.
Parameter-Editor
Über die dargestellte Matrix können alle Parameter
online abgefragt und bei Bedarf geändert werden. Um
Parameter mit dem Editor nicht nur ansehen sondern
auch verstellen zu können, ist in jedem Fall die Bedien-
hoheit notwendig (Taste "Bedienhoheit" anwählen).
Nach dem Durchführen der Routinen:
A1.00 Home-Feld "Übernahme Flash"
B2.01 Applikat. Makros "Speichern USER-M"
B4.00 Autotuning "Abgleich Start"
F1.00 Help-Funktionen "Test-Leistungsteil"
F2.00 Werkseinstellung "Applikationsparam. zurück"
F2.01 Werkseinstellung " Motorparam. zurücksetzen"
muß in jedem Fall die jeweilige Zeile 0 gesendet
werden.
