Makro M1 - Antriebe mit hoher Überlast (Werkseinstellung)
Förderbänder
Kolbenpumpe
Kranantriebe
Zentrifugen, usw.
Für Schweranläufe kann das Startmoment bis max. 180 % eingestellt werden (Parameter C1.00 "M-Start
Anhebung").
Die Sollwertvorgabe erfolgt von Fern mit 4...20 mA, die Ortsteuerung über das eingebaute Bedienfeld.
Die Steuerung des Gerätes erfolgt mit 2 Schaltern (Start RL und Start LL), zusätzlich sind die Klemmleisten-
funktionen 2.Rampe und externer Reset programmiert.
Sind weitere anlagenspezifische Anpassungen notwendig, so stellen Sie diese mit Hilfe der Parameterbeschrei-
bung über das Matrixfeld ein.
Die geänderten Einstellungen können im USER-Makro abgespeichert werden. Alle zusätzlich geänderten Para-
meter werden automatisch ins Kurzmenü aufgenommen und stehen dort in übersichtlicher Form zur Verfügung.

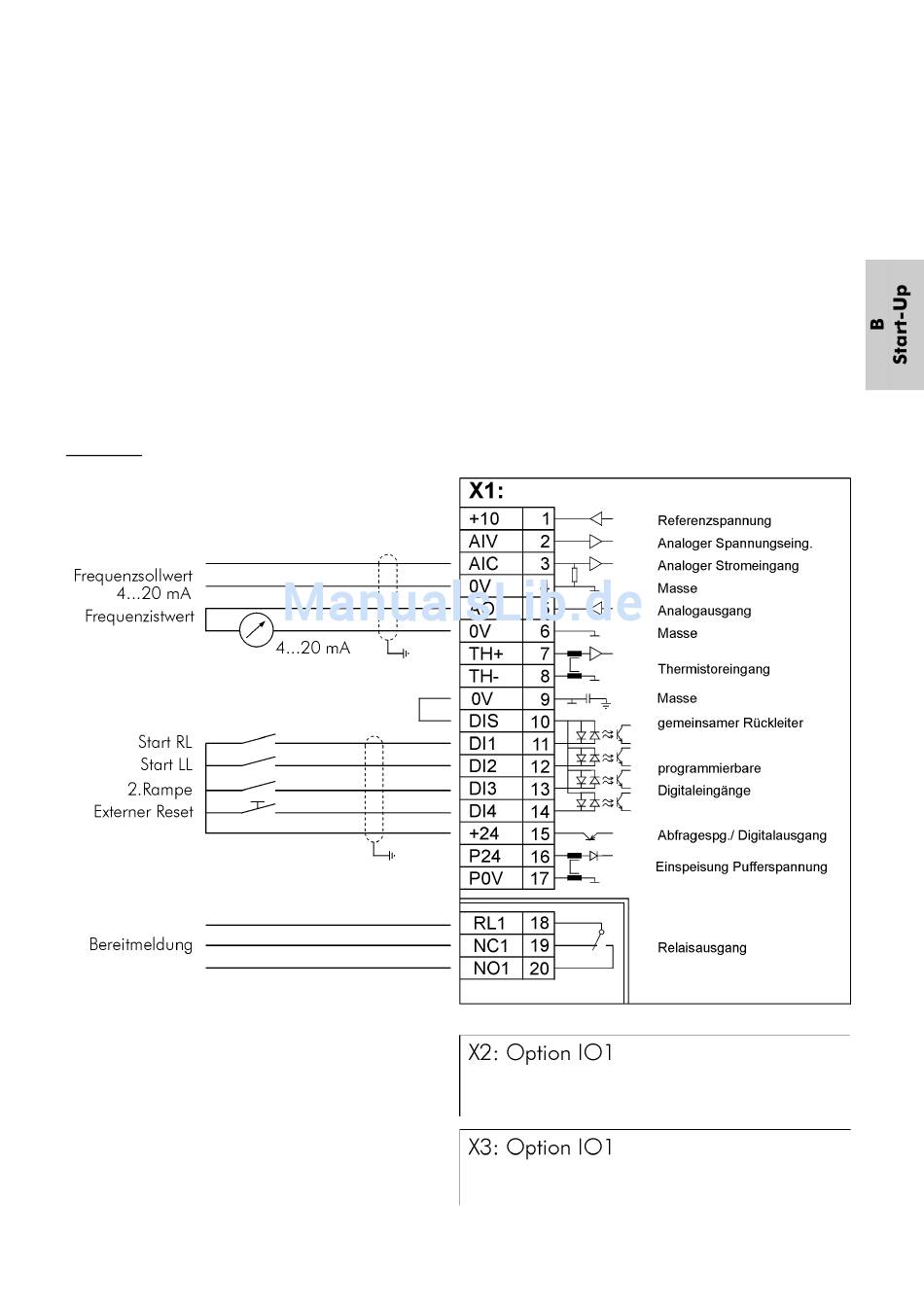

Schaltbild
>pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 27
