pDrive MX basic Bedienungsanleitung Seite 18

A3.12 Auslastung BR [%]
Parameter A3.12 zeigt den thermischen Zustand des Bremswiderstandes BR, dessen Berechnung auf den
Einstellungen von Parametern E3.07 und E3.08 basiert.
1.) Ist der Leistungsteil ohne Spannungsversorgung (Anzeige "Netz aus" oder "Netz fehlt"), so werden
diese Istwerte auf 0 gesetzt.
A4

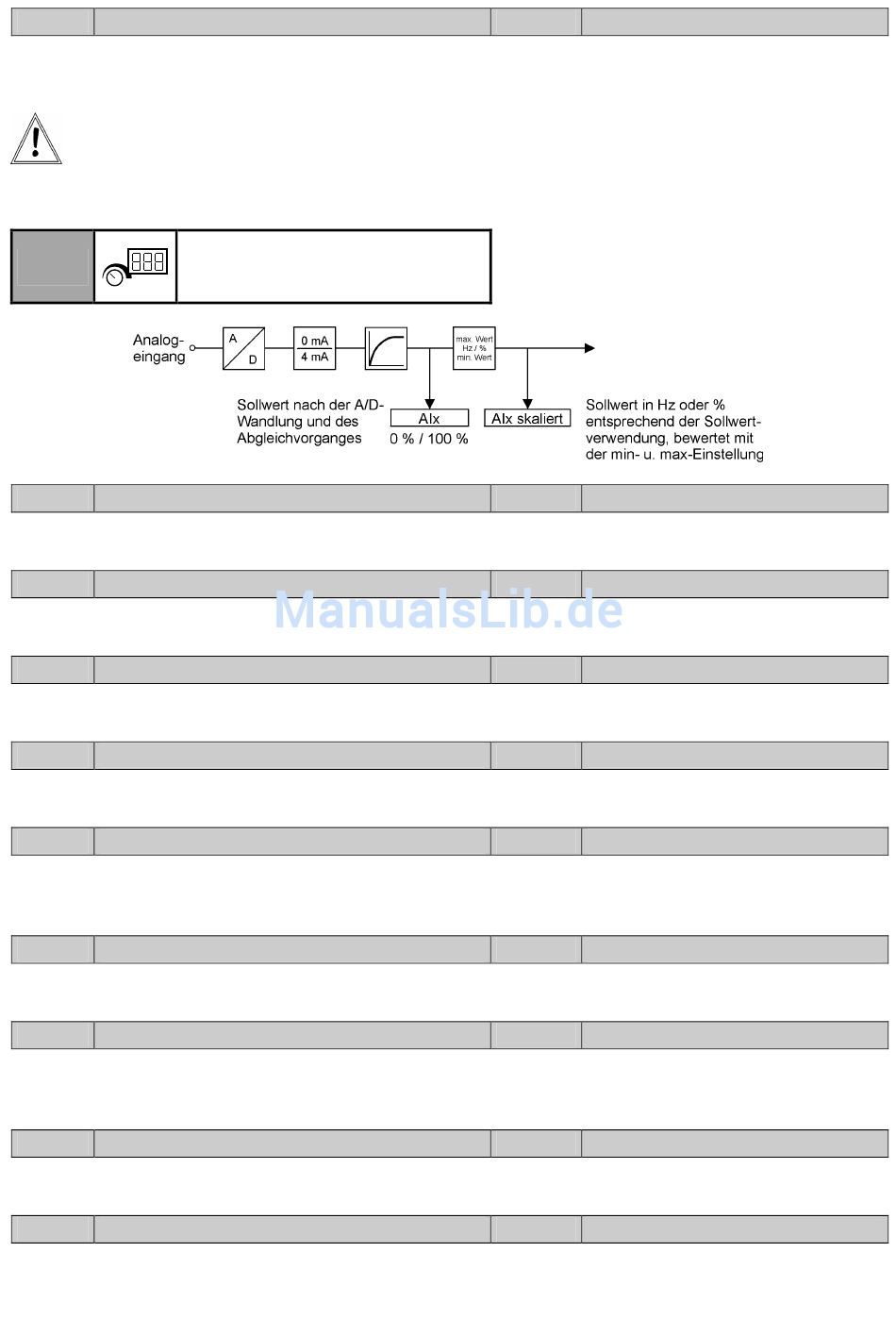

A4.00 AIV 0...10 V [%]
Sollwert an der Analogeingangsklemme AIV (0 V ...10 V entspr. 0 % ... 100 %).
A4.01 AIV skaliert [Hz] ([%])
Skalierter Sollwert von AIV.
A4.02 AIC 0(4)...20 mA [%]
Sollwert an der Analogeingangsklemme AIC (0(4) mA ... 20 mA / 0 % ... 100 %).
A4.03 AIC skaliert [Hz] ([%])
Skalierter Sollwert von AIC.
A4.04 AI_2 0(4)...20 mA [%]
Sollwert an den Analogeingangsklemmen (AI+ , AI- ) von IO1 am Optionssteckplatz X2.
(0(4) mA ... 20 mA / 0 % ... 100 %)
A4.05 AI_2 skaliert [Hz] ([%])
Skalierter Sollwert von AI_2.
A4.06 AI_3 0(4)...20 mA [%]
Sollwert an den Analogeingangsklemmen (AI+ , AI- ) von IO1 am Optionssteckplatz X3.
(0(4) mA ... 20 mA / 0 % ... 100 %)
A4.07 AI_3 skaliert [Hz] ([%])
Skalierter Sollwert von AI_3.
A4.08 Fixsollwert [Hz] ([%])
Aktuell anstehender Fixsollwert.
>pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 16
Sollwerte Umrichter
nur lesbar

nur lesbar

nur lesbar

nur lesbar

nur lesbar

nur lesbar

nur lesbar

nur lesbar

nur lesbar

nur lesbar

