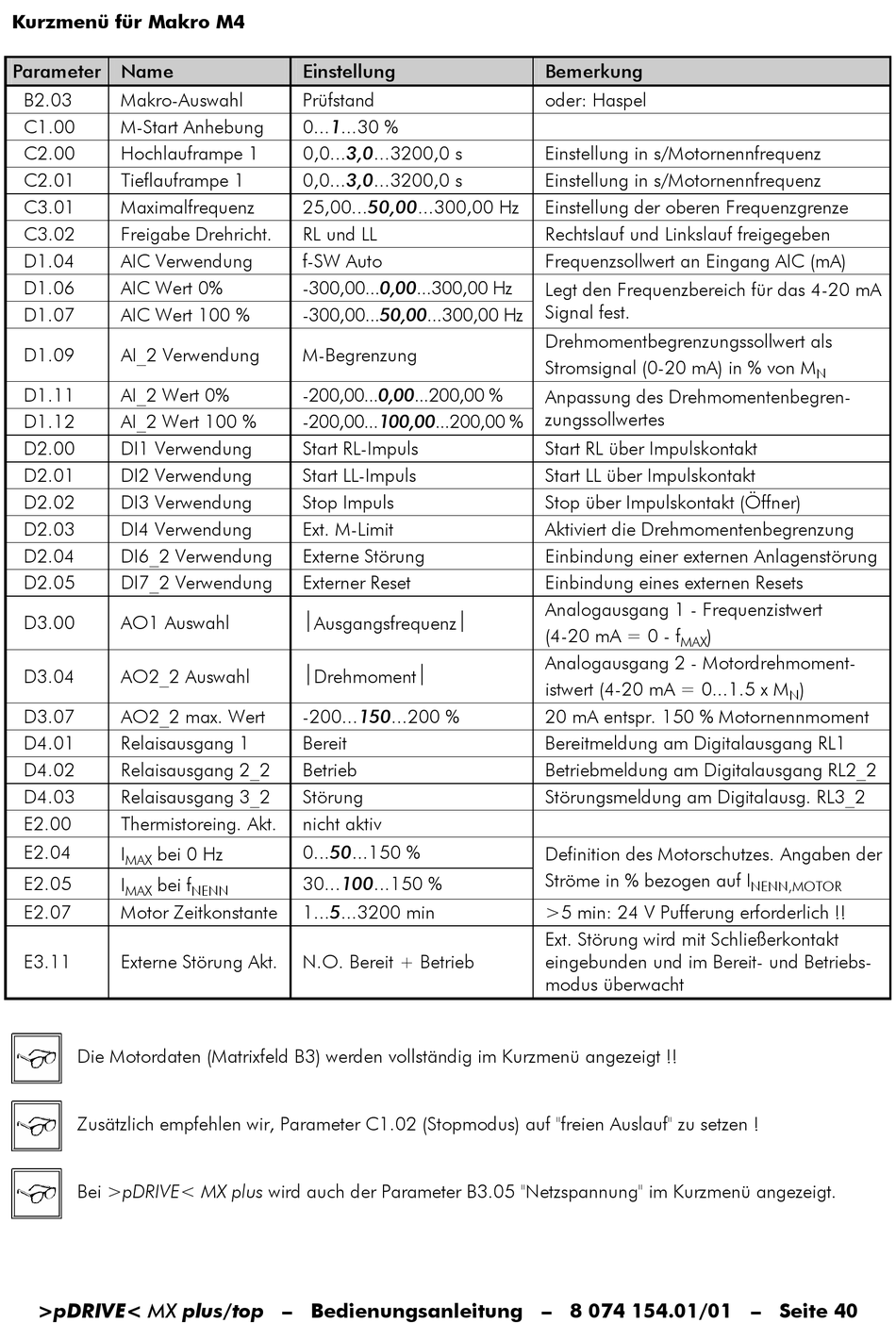

Kurzmenü für Makro M4
Parameter Name
B2.03 Makro-Auswahl
C1.00 M-Start Anhebung
C2.00 Hochlauframpe 1
C2.01 Tieflauframpe 1
C3.01 Maximalfrequenz
C3.02 Freigabe Drehricht.
D1.04 AIC Verwendung
D1.06 AIC Wert 0%
D1.07 AIC Wert 100 %
D1.09 AI_2 Verwendung
D1.11 AI_2 Wert 0%
D1.12 AI_2 Wert 100 %
D2.00 DI1 Verwendung
D2.01 DI2 Verwendung
D2.02 DI3 Verwendung
D2.03 DI4 Verwendung
D2.04 DI6_2 Verwendung
D2.05 DI7_2 Verwendung
D3.00 AO1 Auswahl
D3.04 AO2_2 Auswahl
D3.07 AO2_2 max. Wert
D4.01 Relaisausgang 1
D4.02 Relaisausgang 2_2
D4.03 Relaisausgang 3_2
E2.00 Thermistoreing. Akt.
E2.04
I bei 0 Hz
MAX
E2.05
I bei f
MAX
E2.07 Motor Zeitkonstante
E3.11 Externe Störung Akt.
Die Motordaten (Matrixfeld B3) werden vollständig im Kurzmenü angezeigt !!
Zusätzlich empfehlen wir, Parameter C1.02 (Stopmodus) auf "freien Auslauf" zu setzen !
Bei >pDRIVE< MX plus wird auch der Parameter B3.05 "Netzspannung" im Kurzmenü angezeigt.
