Makro M3 - Antriebe mit n -Gegenmoment und Verfahrensregelung
Druck-, Niveau- und
Mengenregelung, usw.
Die Umschaltung auf die höhere Motortypenleistung "P" erfolgt durch Einstellung der entsprechenden Motor-
daten in den Parametern B3.00 bis B3.01.
Die Energiesparfunktion "Economymode" ist auf Stufe 1 aktiviert. Die Prozeßsollwertvorgabe erfolgt über ein
Spannungssignal 0...10 V an AIV, die Rückführung des Istwertes als 4...20 mA Signal an AIC. Die Steuerung
der Geräte erfolgt mit Start RL, die Linksdrehrichtung ist blockiert. Zusätzlich sind die Klemmleistenfunktionen
externe Störung und externer Reset programmiert.
Sind weitere anlagenspezifische Anpassungen notwendig, so stellen Sie diese mit Hilfe der Parameterbeschrei-
bung über das Matrixfeld ein. Die geänderten Einstellungen können im USER-Makro abgespeichert werden.
Alle zusätzlich geänderten Parameter werden automatisch ins Kurzmenü aufgenommen und stehen dort in
übersichtlicher Form zur Verfügung.

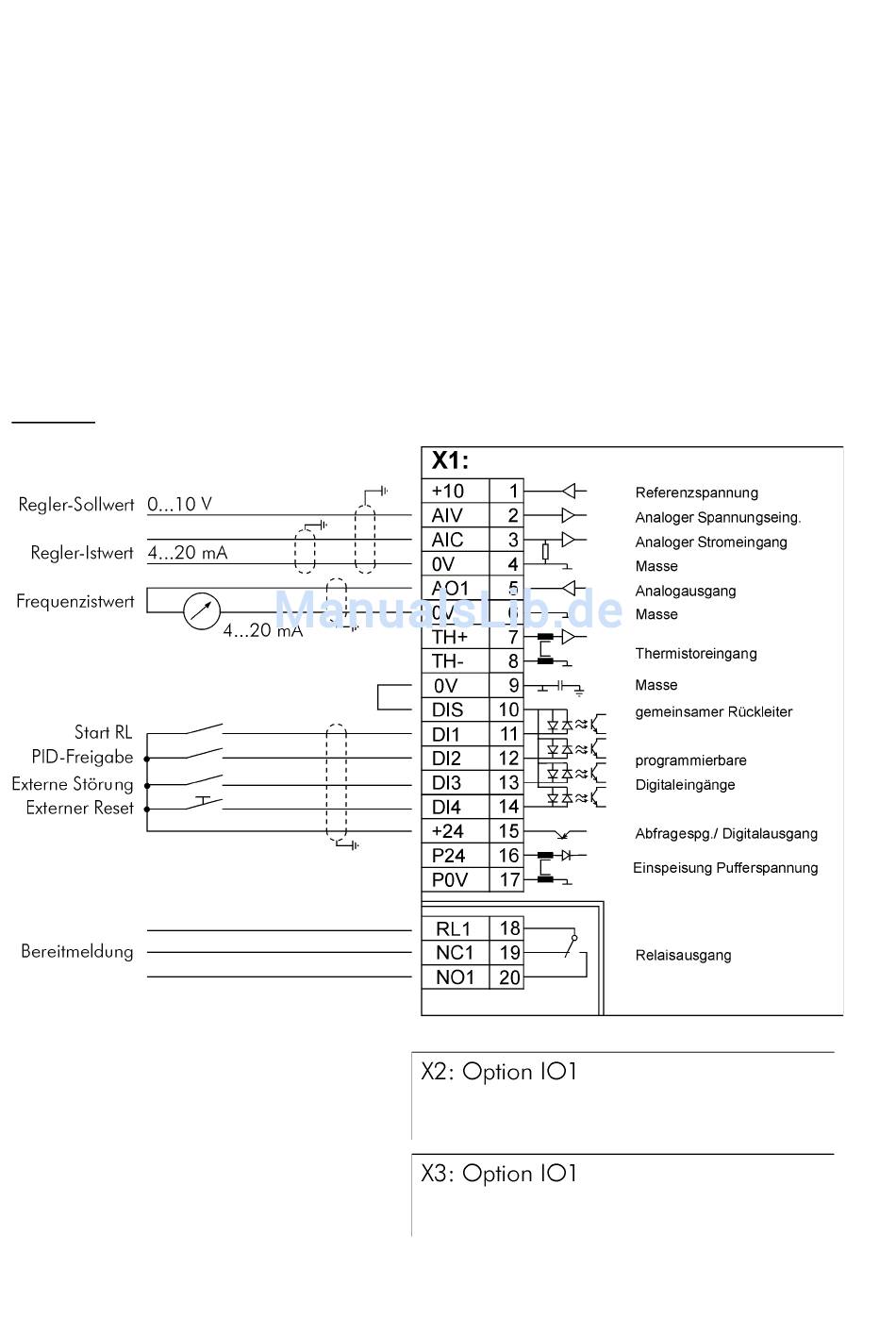

Schaltbild
