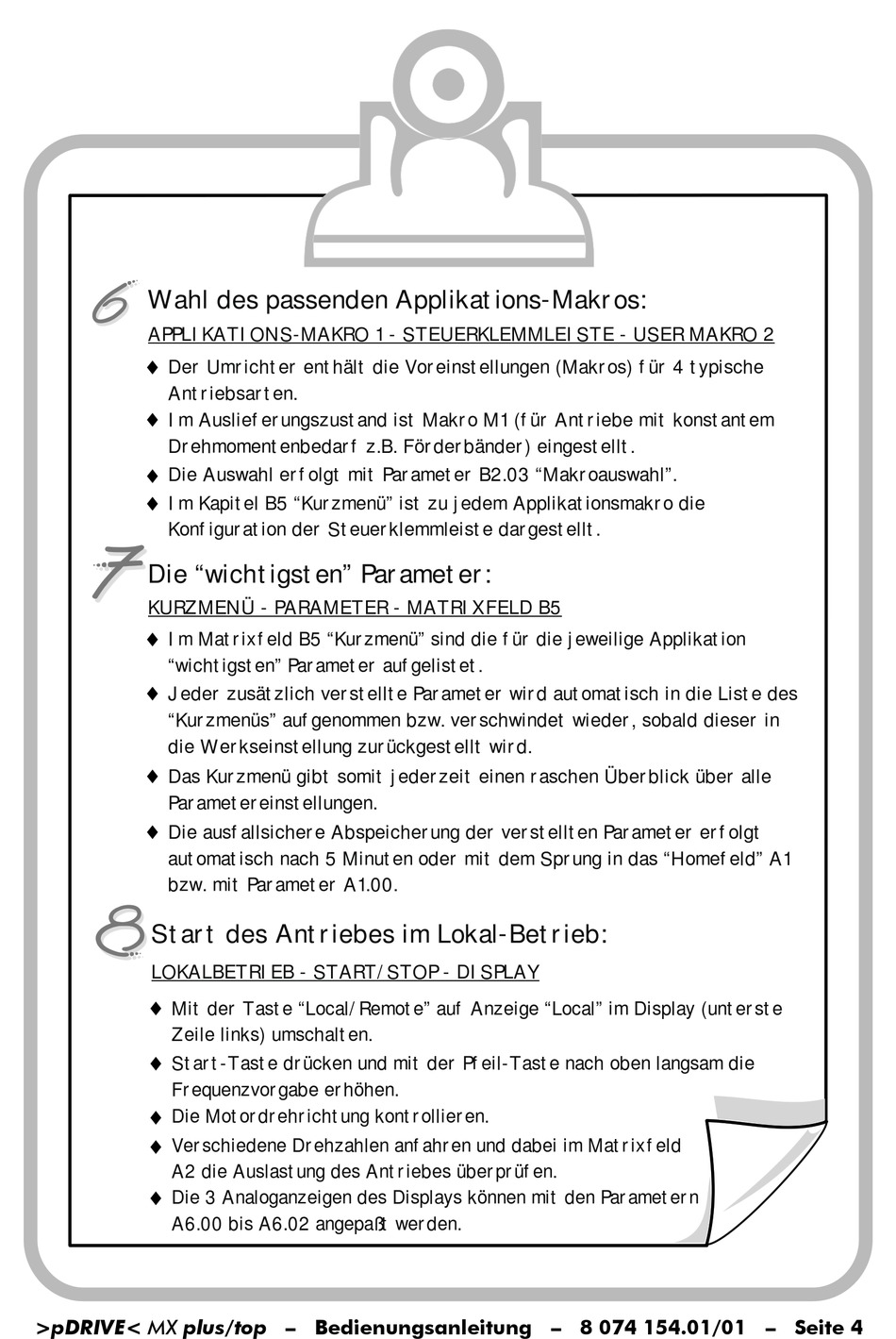

Wahl des passenden Applikations-Makros:
APPLIKATIONS-MAKRO 1 - STEUERKLEMMLEISTE - USER MAKRO 2
¨
Der Umrichter enthält die Voreinstellungen (Makros) für 4 typische
Antriebsarten.
¨
Im Auslieferungszustand ist Makro M1 (für Antriebe mit konstantem
Drehmomentenbedarf z.B. Förderbänder) eingestellt.
¨
Die Auswahl erfolgt mit Parameter B2.03 "Makroauswahl".
¨
Im Kapitel B5 "Kurzmenü" ist zu jedem Applikationsmakro die
Konfiguration der Steuerklemmleiste dargestellt.
Die "wichtigsten" Parameter:
KURZMENÜ - PARAMETER - MATRIXFELD B5
¨
Im Matrixfeld B5 "Kurzmenü" sind die für die jeweilige Applikation
"wichtigsten" Parameter aufgelistet.
¨
Jeder zusätzlich verstellte Parameter wird automatisch in die Liste des
"Kurzmenüs" aufgenommen bzw. verschwindet wieder, sobald dieser in
die Werkseinstellung zurückgestellt wird.
¨
Das Kurzmenü gibt somit jederzeit einen raschen Überblick über alle
Parametereinstellungen.
¨
Die ausfallsichere Abspeicherung der verstellten Parameter erfolgt
automatisch nach 5 Minuten oder mit dem Sprung in das "Homefeld" A1
bzw. mit Parameter A1.00.
Start des Antriebes im Lokal-Betrieb:
LOKALBETRIEB - START/STOP - DISPLAY
¨
Mit der Taste "Local/Remote" auf Anzeige "Local" im Display (unterste
Zeile links) umschalten.
¨
Start-Taste drücken und mit der Pfeil-Taste nach oben langsam die
Frequenzvorgabe erhöhen.
¨
Die Motordrehrichtung kontrollieren.
¨
Verschiedene Drehzahlen anfahren und dabei im Matrixfeld
A2 die Auslastung des Antriebes überprüfen.
¨
Die 3 Analoganzeigen des Displays können mit den Parametern
A6.00 bis A6.02 angepaßt werden.
>pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 4
