Ausgangsfrequenz Interner F-Sollwert Motorstrom - pDrive MX basic Bedienungsanleitung

A6
A6.00 Auswahl Feld 1
A6.01 Auswahl Feld 2
A6.02 Auswahl Feld 3
0 .... Ausgangsfrequenz
1 .... Auslastung Umrichter
2 .... Auslastung Motor
3 .... Drehmoment
4 .... Motorspannung
5 .... Motorstrom
6 .... Wellenleistung
7 .... Scheinleistung
8 .... Drehzahl Motor
9 .... Geschwindigkeit Anlage
10 .. Drehzahl Anlage
11 .. interner f-Sollwert
12 .. interner M-Sollwert
13 .. PID Sollwert
14 .. PID Istwert
15 .. PID Regelabweichung
16 .. DC Spannung
17 .. Betriebsstunden Motor
18 .. kWh-Zähler
19 .. Betriebsstd. Leistungsteil
20 .. Motormodell
21 .. Belastung BR
22 .. Autotuning Strom
A6.03 Anzeige von Begrenzungen
0 ....nicht anzeigen
1 ....anzeigen
Wird dieser Parameter auf 1 gestellt, so werden Begrenzungseingriffe wie Motortemperatur usw. (siehe
Anhang A) im Statusfeld angezeigt. Die Anzeige erfolgt, solange die Begrenzung im Eingriff ist, jedoch
mindestens 1,5 Sekunden.
Auch die Funktion des Bremsstellers BU plus (Ein-Befehl "BU aktiv") wird angezeigt.
Dieser Parameter ist im Besonderen für die Inbetriebnahme oder für Service vorteilhaft.
>pDRIVE< MX plus/top – Bedienungsanleitung – 8 074 154.01/01 – Seite 19
Display

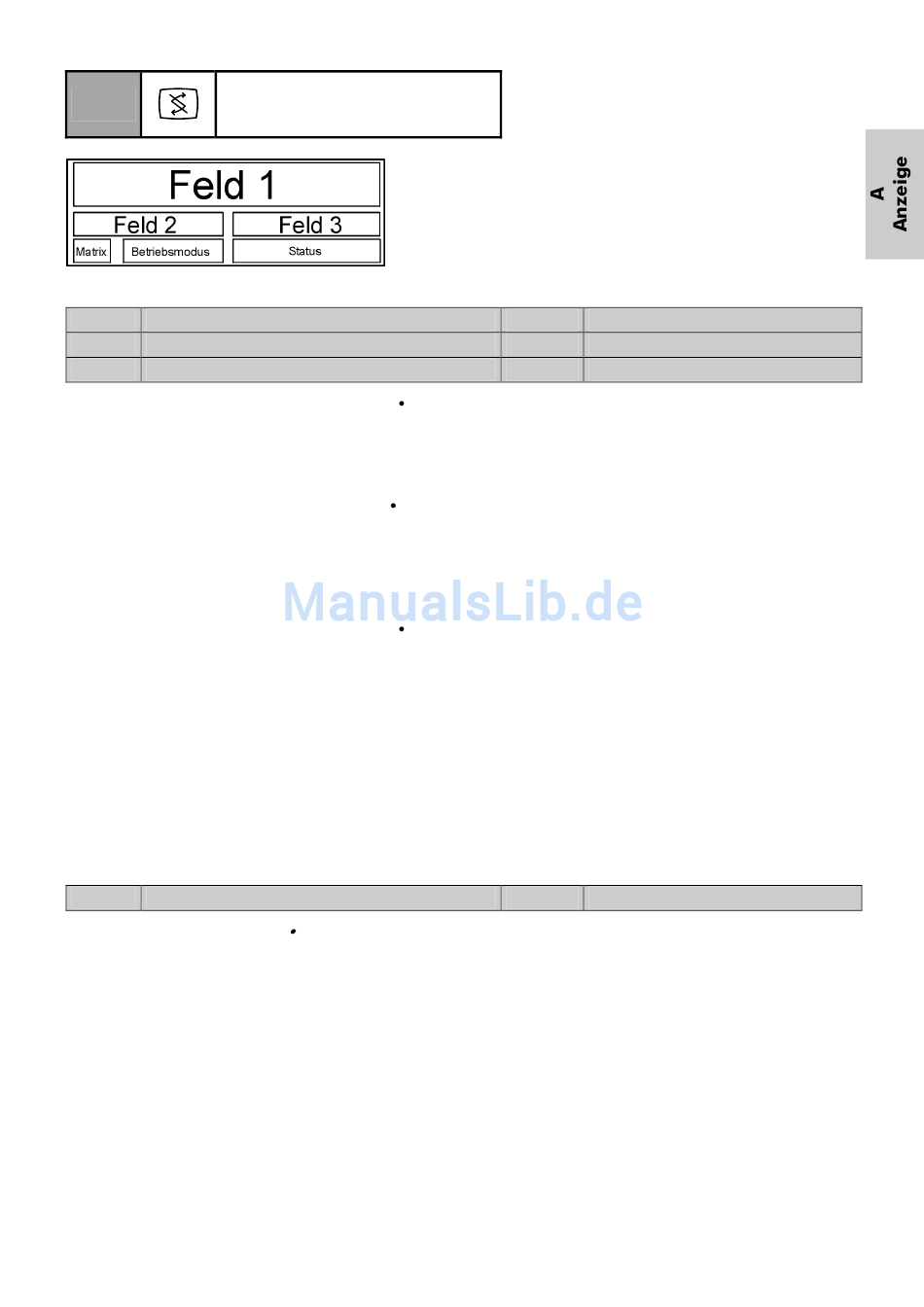

Den Feldern 1, 2 und 3 lassen sich je ein analoger Soll- oder
Istwert entsprechend nachfolgender Auswahltabelle zuweisen.
Während der Parametrierung wird Feld 2 ausgeblendet und
Feld 1 verkleinert!
Hz
% von Umrichternennstrom "C"
% von Motornennstrom
Nm
V
A
kW
kVA
Upm
m/min
Upm
Hz
%
%
%
%
V
h
MWh
h
%
%
A (nicht für A6.01)
VCB Ausgangsfrequenz
VCB interner f-Sollwert
VCB Motorstrom
entspr. A3.00
entspr. A3.01
entspr. A2.02
entspr. A2.01
entspr. A2.06
entspr. A2.03
entspr. A2.04
entspr. A2.05
entspr. A2.00
entspr. A2.08
entspr. A2.09
entspr. A4.11
entspr. A4.13
entspr. C4.00
entspr. C4.01
entspr. C4.02
entspr. A3.02
entspr. A5.00
entspr. A5.02
entspr. A5.03
entspr. A2.12
entspr. A3.12
entspr. B4.05
VCB nicht anzeigen
