Mechanische Installation
WARNUNG
VERLETZUNGS- BZW. LEBENSGEFAHR
Beachten Sie die geltenden Sicherheitsvorschriften für
das Heben schwerer Gewichte. Das Nichtbeachten der
Empfehlungen und der lokalen Sicherheitsvorschriften
kann zum Tod oder zu schweren Verletzungen führen!
•
Stellen Sie sicher, dass die Hebeanlage in einem
ordnungsgemäßen Zustand ist.
•
Siehe Kapitel 3.2 Nennleistungen, Gewichte und
Abmessungen für das Gewicht der
verschiedenen Baugrößen.
•
Maximaler Durchmesser der Stange: 20 mm (0,8
in).
•
Winkel zwischen FU-Oberkante und Hubseil:
mindestens 60°.

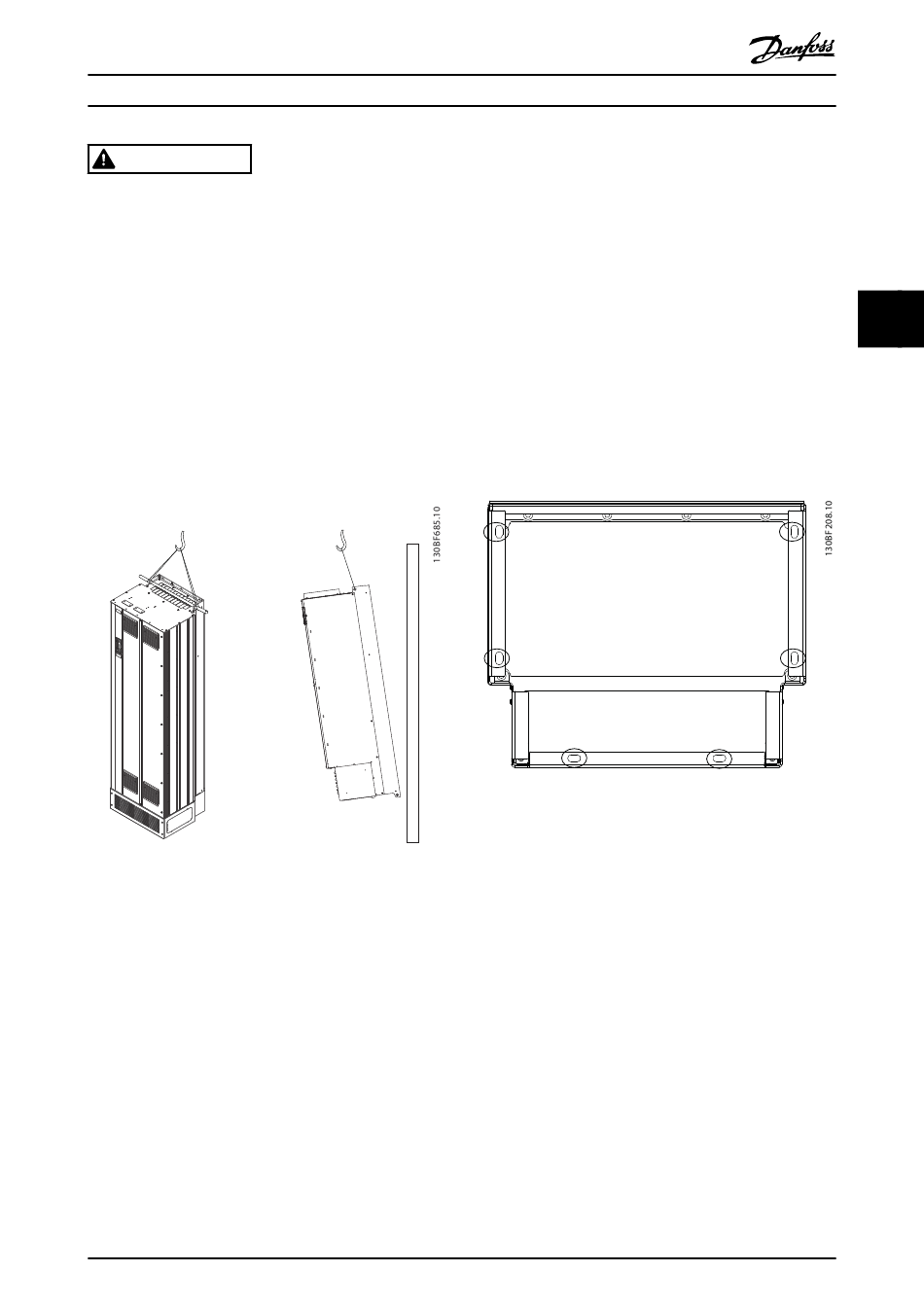

Abbildung 4.2 Empfohlenes Hebeverfahren

4.7 E1h/E2h Mechanische Installation

Die Bauformen E1h und E2h sind nur für die Bodeninstal-
lation bestimmt und werden mit einem Sockel und einer
Bodenplatte zur Kabeleinführung geliefert. Sie müssen den
Sockel und die Bodenplatte zur Kabeleinführung für eine
ordnungsgemäße Installation montieren.
Der Sockel ist 200 mm hoch und hat an der Vorderseite
Öffnungen für die Luftzuführung, die notwendig zur
Kühlung der Leistungsbauteile des Frequenzumrichters ist.
Die Bodenplatte zur Kabeleinführung ist notwendig, um
die Steuerbauteile des Frequenzumrichters über den
MG16O203
Bedienungsanleitung
Türlüfter mit Kühlluft zu versorgen und die Schutzart
IP21/Typ 1 oder IP54/Typ 12 beizubehalten.

4.7.1 Befestigung des Sockels am Boden

Sie müssen den Sockel vor der Installation des Gehäuses
mit 6 Schrauben sicher am Boden befestigen.
1.
2.
3.
Abbildung 4.3 Montagepunkte für Befestigung des Sockels am
Boden

4.7.2 Befestigung von E1h/E2h am Sockel

1.
2.
3.
Danfoss A/S © 04/2018 Alle Rechte vorbehalten.
Bestimmen Sie die ordnungsgemäße Platzierung
des Geräts anhand von Betriebsbedingungen und
Kabelzugang.
Entfernen Sie die vordere Abdeckung des Sockels,
um Zugriff auf die Montagebohrungen zu haben.
Stellen Sie den Sockel auf dem Boden auf und
sichern Sie ihn mithilfe von 6 Schrauben, die Sie
durch die Bohrungen führen. Siehe die
umkreisten Bereiche in Abbildung 4.3.
Heben Sie den Frequenzumrichter an und
platzieren Sie ihn auf dem Sockel. An der
Rückseite des Sockels befinden sich zwei
Schrauben, die in die zwei Langlöcher auf der
Rückseite des Gehäuses gleiten. Positionieren Sie
den Frequenzumrichter, indem Sie die Schrauben
nach oben oder unten justieren. Sichern Sie ihn
lose mit 2 M10-Sechskantmuttern und
Haltewinkeln. Siehe Abbildung 4.4.
Vergewissern Sie sich, dass ein Abstand von
mindestens 225 mm zur Luftzirkulation über dem
Frequenzumrichter vorhanden ist.
Vergewissern Sie sich, dass die Luftzufuhr unten
an der Vorderseite des Geräts nicht behindert ist.
