Mechanische Installation
4
4

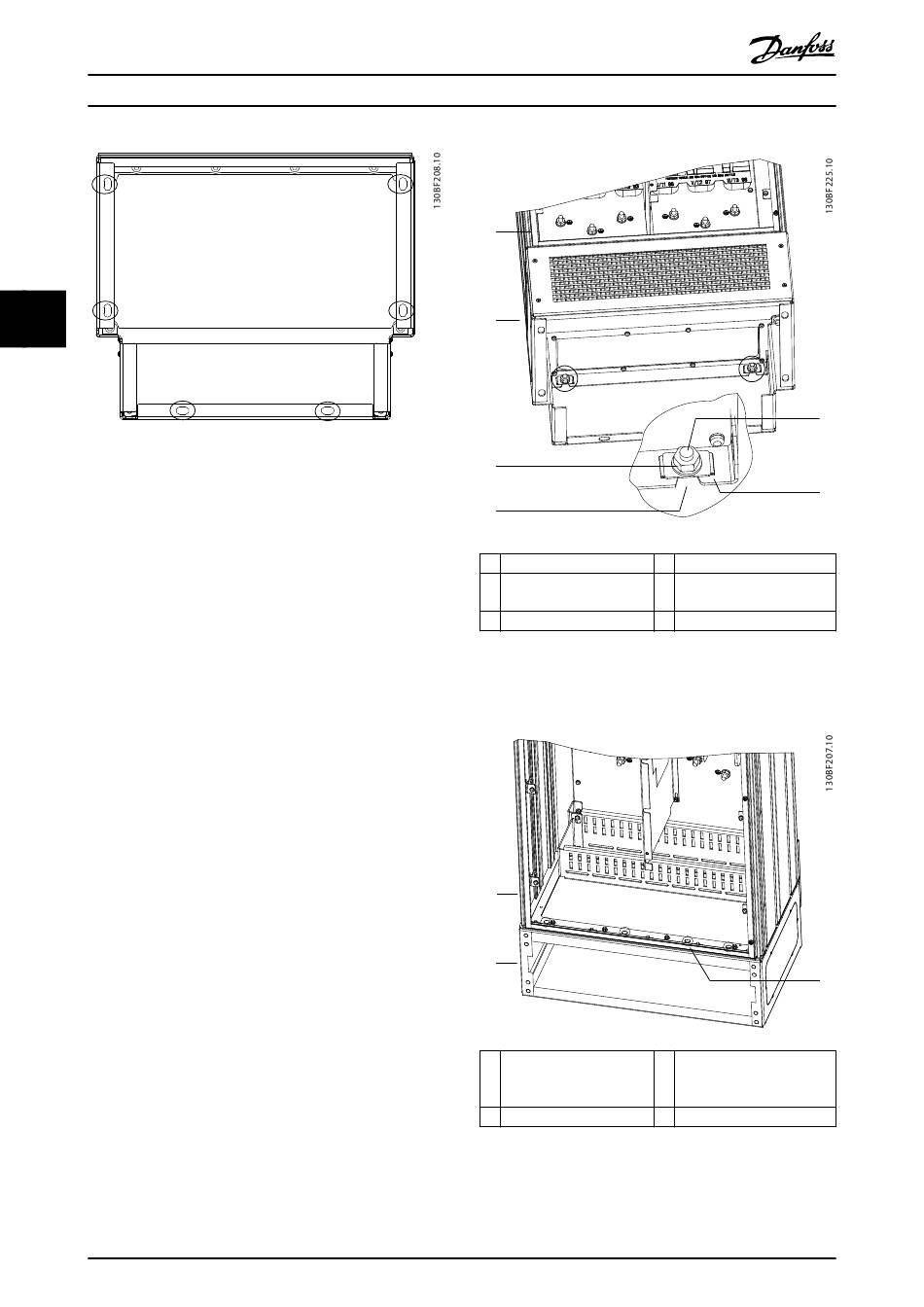

Abbildung 4.3 Montagepunkte für Befestigung des Sockels
am Boden
4.7.2 Befestigung von E1h/E2h am Sockel
1.
Heben Sie den Frequenzumrichter an und
platzieren Sie ihn auf dem Sockel. An der
Rückseite des Sockels befinden sich zwei
Schrauben, die in die zwei Langlöcher auf der
Rückseite des Gehäuses gleiten. Positionieren Sie
den Frequenzumrichter, indem Sie die Schrauben
nach oben oder unten justieren. Sichern Sie ihn
lose mit 2 M10-Sechskantmuttern und
Haltewinkeln. Siehe Abbildung 4.4.
2.
Vergewissern Sie sich, dass ein Abstand von
mindestens 225 mm zur Luftzirkulation über dem
Frequenzumrichter vorhanden ist.
3.
Vergewissern Sie sich, dass die Luftzufuhr unten
an der Vorderseite des Geräts nicht behindert ist.
4.
Befestigen Sie das Gehäuse an der Oberseite des
Sockels rundum mit 6 M10x30-Schrauben. Siehe
Abbildung 4.5. Ziehen Sie jede Schraube lose an,
bis alle Schrauben montiert sind.
5.
Ziehen Sie jede Schraube mit einem Anzugsdreh-
moment von 19 Nm fest.
6.
Ziehen Sie die 2 M10-Sechskantmuttern an der
Rückseite des Gehäuses mit einem Drehmoment
von 19 Nm fest.
16
®
VLT
Refrigeration Drive FC 103
1
2
3
4
1
2
3
Abbildung 4.4 Montagepunkte für Befestigung der Gehäuse-
rückseite am Sockel
1
2
1
2
Abbildung 4.5 Montagepunkte für Befestigung des Gehäuses
am Sockel
Danfoss A/S © 04/2018 Alle Rechte vorbehalten.
Gehäuse
4
Langloch in Gehäuse
Sockel
5
Schraube an der Sockel-
rückseite
M10-Sechskantmutter
6
Haltewinkel
Gehäuse
3
M10x30-Schrauben
(Schrauben an hinterer Ecke
nicht dargestellt)
Sockel
–
–
5
6
3
MG16P203
