Beispiel

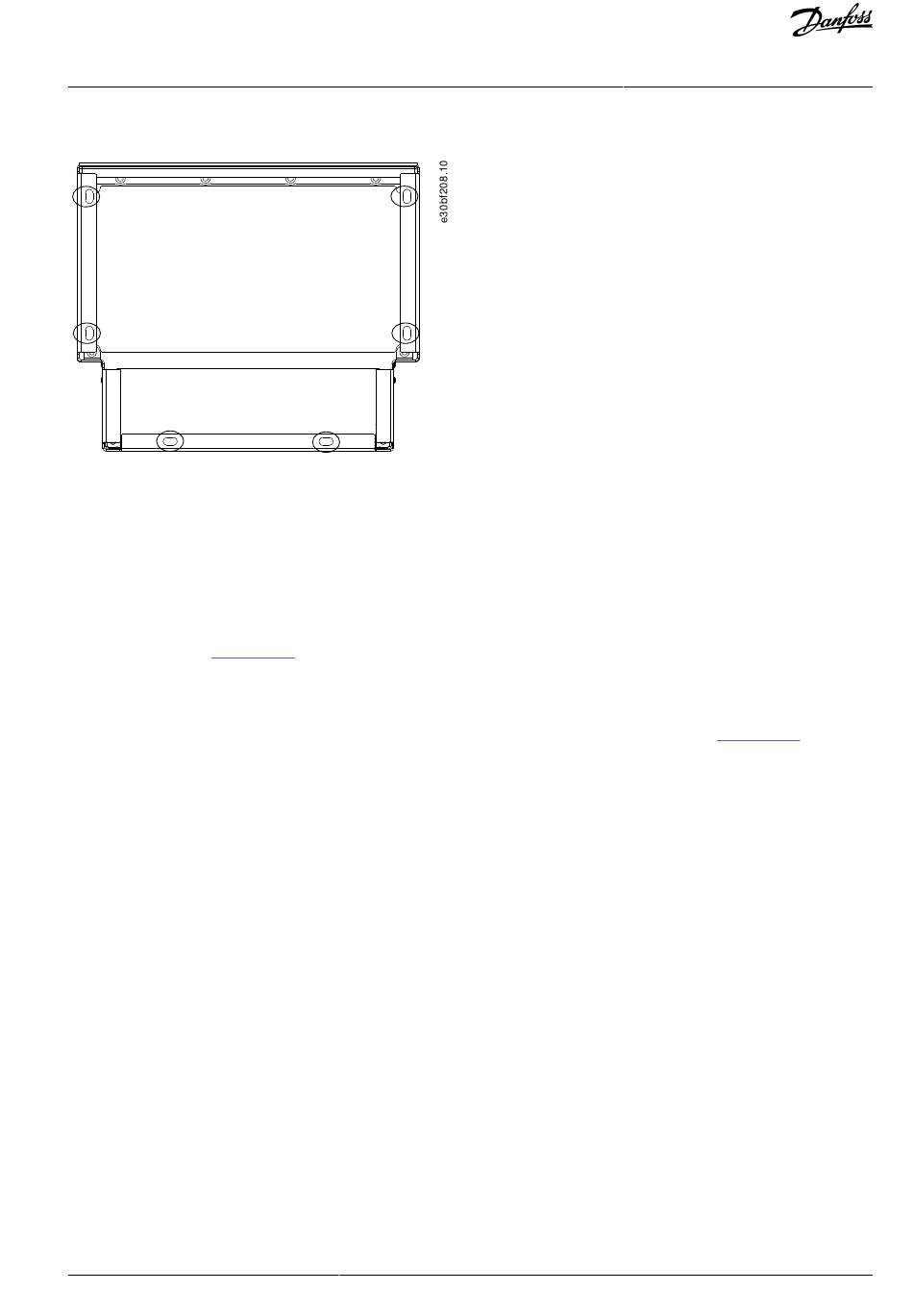

Abbildung 10: Montagepunkte für Befestigung des Sockels am Boden (umkreist)

4.9.2 Befestigung von E1h/E2h am Sockel

Sie müssen den Sockel vor der Installation des Gehäuses mit 6 Schrauben sicher am Boden befestigen.
Vorgehensweise
1. Heben Sie den Frequenzumrichter an und platzieren Sie ihn auf dem Sockel. An der Rückseite des Sockels befinden sich
zwei Schrauben, die in die zwei Langlöcher auf der Rückseite des Gehäuses gleiten. Positionieren Sie den Frequenzumricht-
er, indem Sie die Schrauben nach oben oder unten justieren. Sichern Sie ihn lose mit 2 M10-Sechskantmuttern und Halte-
winkeln. Siehe Abbildung
2. Vergewissern Sie sich, dass ein Abstand von mindestens 225 mm (9 in) zur Luftzirkulation über dem Frequenzumrichter
vorhanden ist.
3. Vergewissern Sie sich, dass die Luftzufuhr unten an der Vorderseite des Geräts nicht behindert ist.
4.
Befestigen Sie das Gehäuse an der Oberseite des Sockels rundum mit 6 M10x30-Schrauben. Siehe
jede Schraube lose an, bis alle Schrauben montiert sind.
5. Ziehen Sie jede Schraube mit einem Anzugsmoment von 19 Nm (169 in-lb) fest.
6. Ziehen Sie die beiden M10-Sechskantmuttern an der Rückseite des Gehäuses mit einem Anzugsmoment von 19 Nm (169
in-lb) fest.
Danfoss A/S © 2020.01
11.
Mechanische Installation
Abbildung 12. Ziehen Sie
