Mechanische Installation
•
Stellen Sie sicher, dass der Motornennstrom
innerhalb des maximalen Stroms des Frequen-
zumrichters liegt.
•
Wenn der Frequenzumrichter nicht über
eingebaute Sicherungen verfügt, stellen Sie
sicher, dass die externen Sicherungen das
notwendige Schaltvermögen aufweisen.

3.2.2 Lieferung des Frequenzumrichters

Stellen Sie beim Empfang des Frequenzumrichters sicher,
dass die Verpackung unbeschädigt ist. Achten Sie auch auf
eventuelle Transportschäden am Gerät. Setzen Sie sich bei
Beschädigung sofort mit dem Transportunternehmen in
Verbindung, um Schadensersatz anzufordern.
3.2.3 Transportieren und Auspacken des
Frequenzumrichters
Platzieren Sie den Frequenzumrichter vor dem Auspacken
so nah wie möglich am endgültigen Aufstellungsort.
Entfernen Sie die Transportverpackung und lassen Sie den
Frequenzumrichter so lange wie möglich auf der Palette
stehen.

3.2.4 Heben

Heben Sie den Frequenzumrichter stets an den dafür
vorgesehenen Hebeösen an. Verwenden Sie bei allen
Geräten der Baugröße E2 (IP00) eine Traverse, um ein
Verbiegen der Hebeösen des Frequenzumrichters zu
vermeiden.

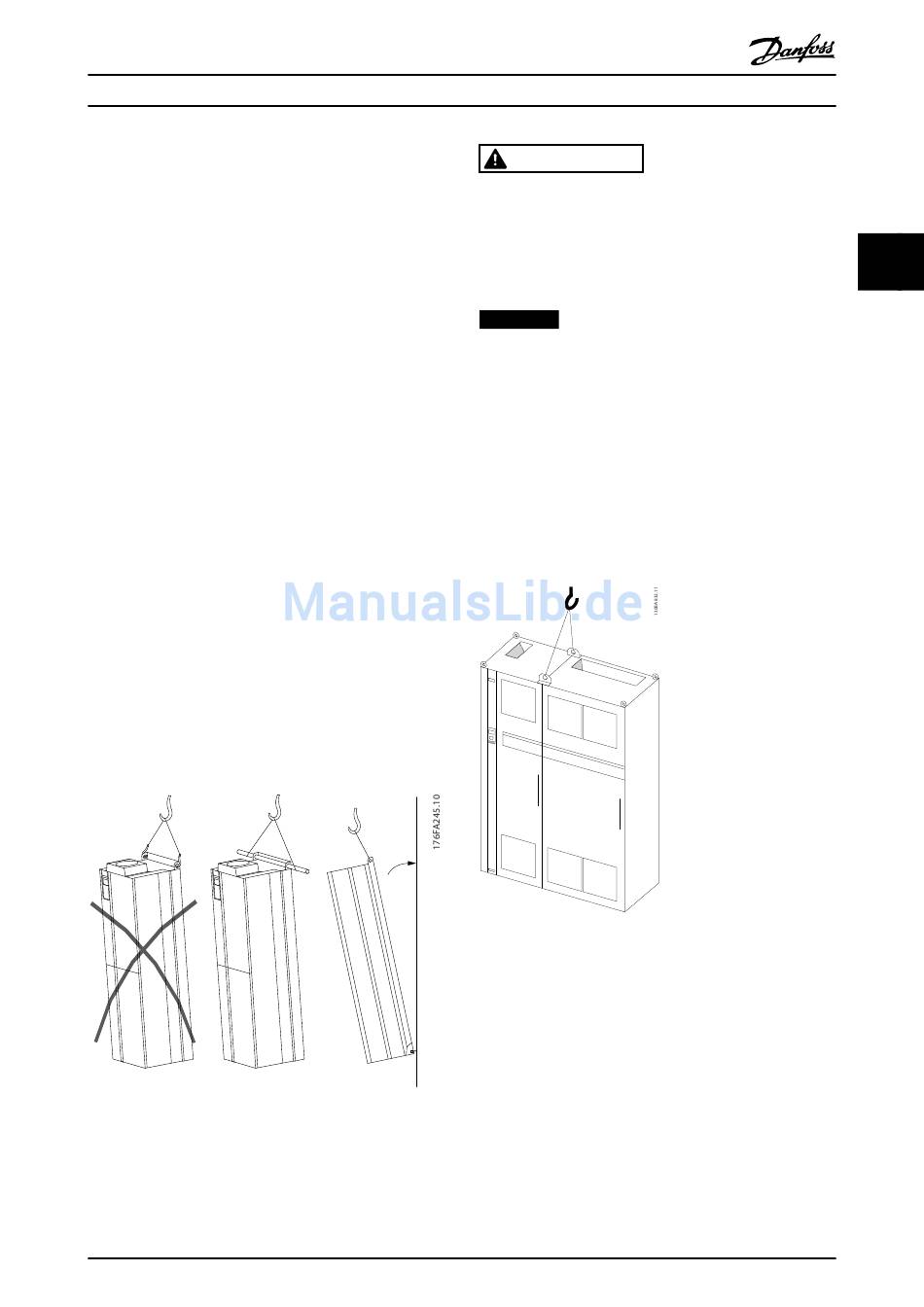

Abbildung 3.2 Empfohlenes Hebeverfahren, Baugröße E
MG11F503
Produkthandbuch
WARNUNG
Die Traverse muss dem Gewicht des Frequenzumrichters
standhalten können. Das Gewicht der verschiedenen
Baugrößen finden Sie unter Tabelle 3.3. Der maximale
Durchmesser für die Stange beträgt 2,5 cm. Der Winkel
zwischen Frequenzumrichter-Oberkante und Hubseil
sollte ≥60° betragen.
HINWEIS
Der Sockel befindet sich in derselben Verpackung wie
der Frequenzumrichter, ist jedoch während des
Transports nicht mit den Gehäusen der Baugrößen F1 bis
F4 verbunden. Der Sockel ist erforderlich, um die Luftzir-
kulation zur Kühlung des Frequenzumrichters zu
ermöglichen. Setzen Sie Gehäuse der Baugröße F am
endgültigen Aufstellungsort auf den Sockel. Der Winkel
zwischen Frequenzumrichter-Oberkante und Hubseil
sollte ≥60° betragen.
Neben den abgebildeten Hebeverfahren (Abbildung 3.3
bis Abbildung 3.9) ist auch das Heben der Baugröße F mit
einer Traverse zulässig.
Abbildung 3.3 Empfohlenes Hebeverfahren, Baugröße F1 (460
V, 600 bis 900 HP, 575/690 V, 900 bis 1150 HP)
