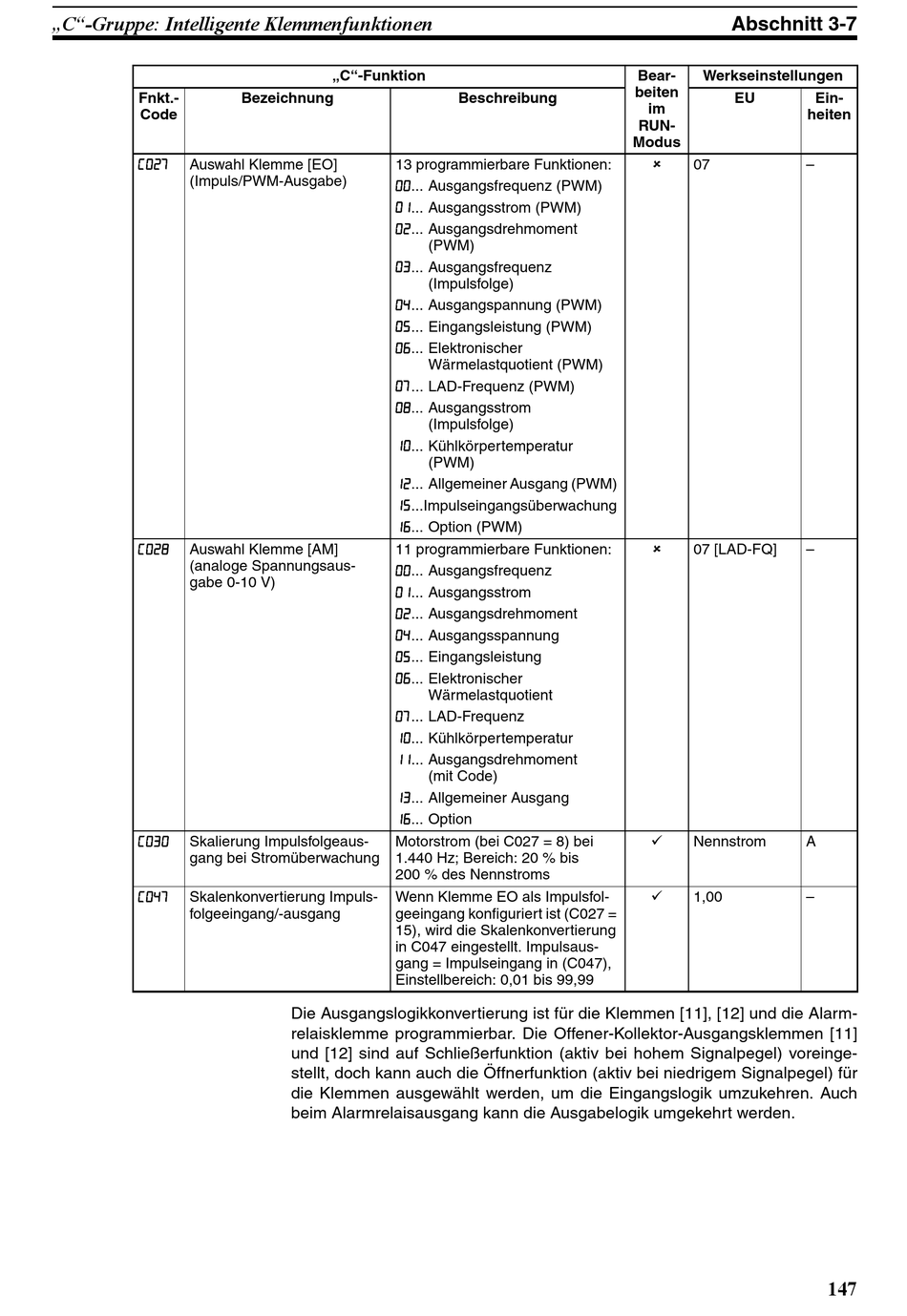

„C"-Gruppe: Intelligente Klemmenfunktionen
Fnkt.-
Code
C027
Auswahl Klemme [EO]
(Impuls/PWM-Ausgabe)
C028
Auswahl Klemme [AM]
(analoge Spannungsaus-
gabe 0-10 V)
C030
Skalierung Impulsfolgeaus-
gang bei Stromüberwachung
C047
Skalenkonvertierung Impuls-
folgeeingang/-ausgang
„C"-Funktion
Bezeichnung
13 programmierbare Funktionen:
00... Ausgangsfrequenz (PWM)
01... Ausgangsstrom (PWM)
02... Ausgangsdrehmoment
03... Ausgangsfrequenz
04... Ausgangspannung (PWM)
05... Eingangsleistung (PWM)
06... Elektronischer
07... LAD-Frequenz (PWM)
08... Ausgangsstrom
10... Kühlkörpertemperatur
12... Allgemeiner Ausgang (PWM)
15...Impulseingangsüberwachung
16... Option (PWM)
11 programmierbare Funktionen:
00... Ausgangsfrequenz
01... Ausgangsstrom
02... Ausgangsdrehmoment
04... Ausgangsspannung
05... Eingangsleistung
06... Elektronischer
07... LAD-Frequenz
10... Kühlkörpertemperatur
11... Ausgangsdrehmoment
13... Allgemeiner Ausgang
16... Option
Motorstrom (bei C027 = 8) bei
1.440 Hz; Bereich: 20 % bis
200 % des Nennstroms
Wenn Klemme EO als Impulsfol-
geeingang konfiguriert ist (C027 =
15), wird die Skalenkonvertierung
in C047 eingestellt. Impulsaus-
gang = Impulseingang in (C047),
Einstellbereich: 0,01 bis 99,99
Die Ausgangslogikkonvertierung ist für die Klemmen [11], [12] und die Alarm-
relaisklemme programmierbar. Die Offener-Kollektor-Ausgangsklemmen [11]
und [12] sind auf Schließerfunktion (aktiv bei hohem Signalpegel) voreinge-
stellt, doch kann auch die Öffnerfunktion (aktiv bei niedrigem Signalpegel) für
die Klemmen ausgewählt werden, um die Eingangslogik umzukehren. Auch
beim Alarmrelaisausgang kann die Ausgabelogik umgekehrt werden.
Beschreibung
(PWM)
(Impulsfolge)
Wärmelastquotient (PWM)
(Impulsfolge)
(PWM)
Wärmelastquotient
(mit Code)
Abschnitt 3-7
Bear- Werkseinstellungen
beiten
EU
im
RUN-
Modus
07
07 [LAD-FQ]
Nennstrom
1,00
Ein-
heiten
–
–
A
–
147
