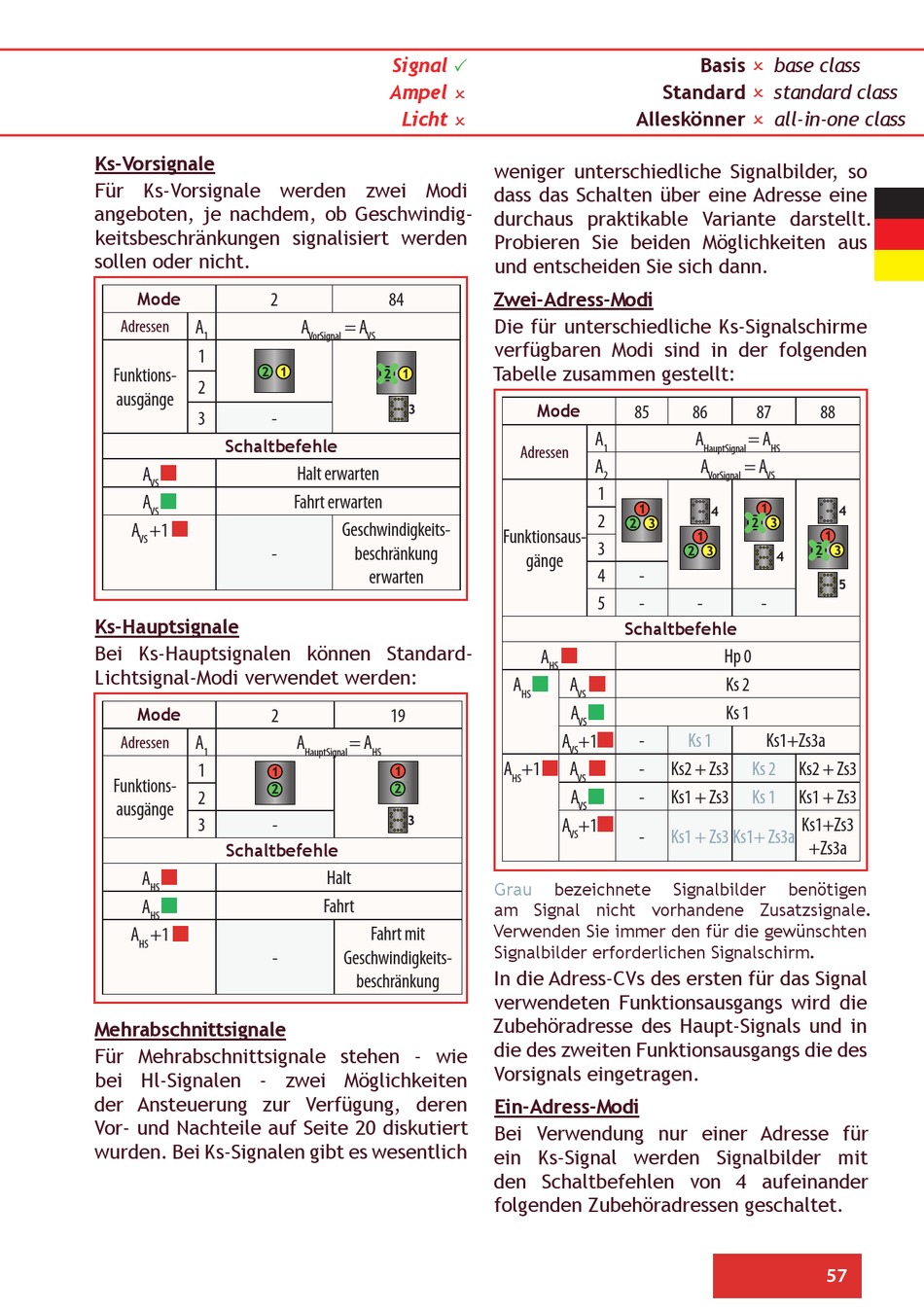

Ks-Vorsignale
Für Ks-Vorsignale werden zwei Modi
angeboten, je nachdem, ob Geschwindig-
keitsbeschränkungen signalisiert werden
sollen oder nicht.
Mode
A
Adressen
1
1
Funktions-
2
ausgänge
3
Schaltbefehle
A
VS
A
VS
A
+1
VS
Ks-Hauptsignale
Bei Ks-Hauptsignalen können Standard-
Lichtsignal-Modi verwendet werden:
Mode
A
Adressen
1
1
Funktions-
2
ausgänge
3
Schaltbefehle
A
HS
A
HS
A
+1
HS
Mehrabschnittsignale
Für Mehrabschnittsignale stehen - wie
bei Hl-Signalen - zwei Möglichkeiten
der Ansteuerung zur Verfügung, deren
Vor- und Nachteile auf Seite 20 diskutiert
wurden. Bei Ks-Signalen gibt es wesentlich
Signal
Ampel
Licht
2
84
A
= A
VorSignal
VS
-
Halt erwarten
Fahrt erwarten
Geschwindigkeits-
-
beschränkung
erwarten
2
19
A
= A
HauptSignal
HS
-
Halt
Fahrt
Fahrt mit
-
Geschwindigkeits-
beschränkung
weniger unterschiedliche Signalbilder, so
dass das Schalten über eine Adresse eine
durchaus praktikable Variante darstellt.
Probieren Sie beiden Möglichkeiten aus
und entscheiden Sie sich dann.
Zwei-Adress-Modi
Die für unterschiedliche Ks-Signalschirme
verfügbaren Modi sind in der folgenden
Tabelle zusammen gestellt:
Mode
A
1
Adressen
A
2
1
2
Funktionsaus-
3
gänge
4
5
Schaltbefehle
A
HS
A
A
HS
VS
A
VS
A
+1
VS
A
+1
A
HS
VS
A
VS
A
+1
VS
Grau
bezeichnete
am Signal nicht vorhandene Zusatzsignale.
Verwenden Sie immer den für die gewünschten
Signalbilder erforderlichen Signalschirm.
In die Adress-CVs des ersten für das Signal
verwendeten Funktionsausgangs wird die
Zubehöradresse des Haupt-Signals und in
die des zweiten Funktionsausgangs die des
Vorsignals eingetragen.
Ein-Adress-Modi
Bei Verwendung nur einer Adresse für
ein Ks-Signal werden Signalbilder mit
den Schaltbefehlen von 4 aufeinander
folgenden Zubehöradressen geschaltet.
Basis
base class
Standard
standard class
Alleskönner
all-in-one class
85
86
87
A
= A
HauptSignal
HS
A
= A
VorSignal
VS
-
-
-
-
Hp 0
Ks 2
Ks 1
-
Ks 1
Ks1+Zs3a
-
Ks2 + Zs3
Ks 2
Ks2 + Zs3
-
Ks1 + Zs3
Ks 1
Ks1 + Zs3
Ks1+Zs3
-
Ks1 + Zs3 Ks1+ Zs3a
+Zs3a
Signalbilder
benötigen
88
57
