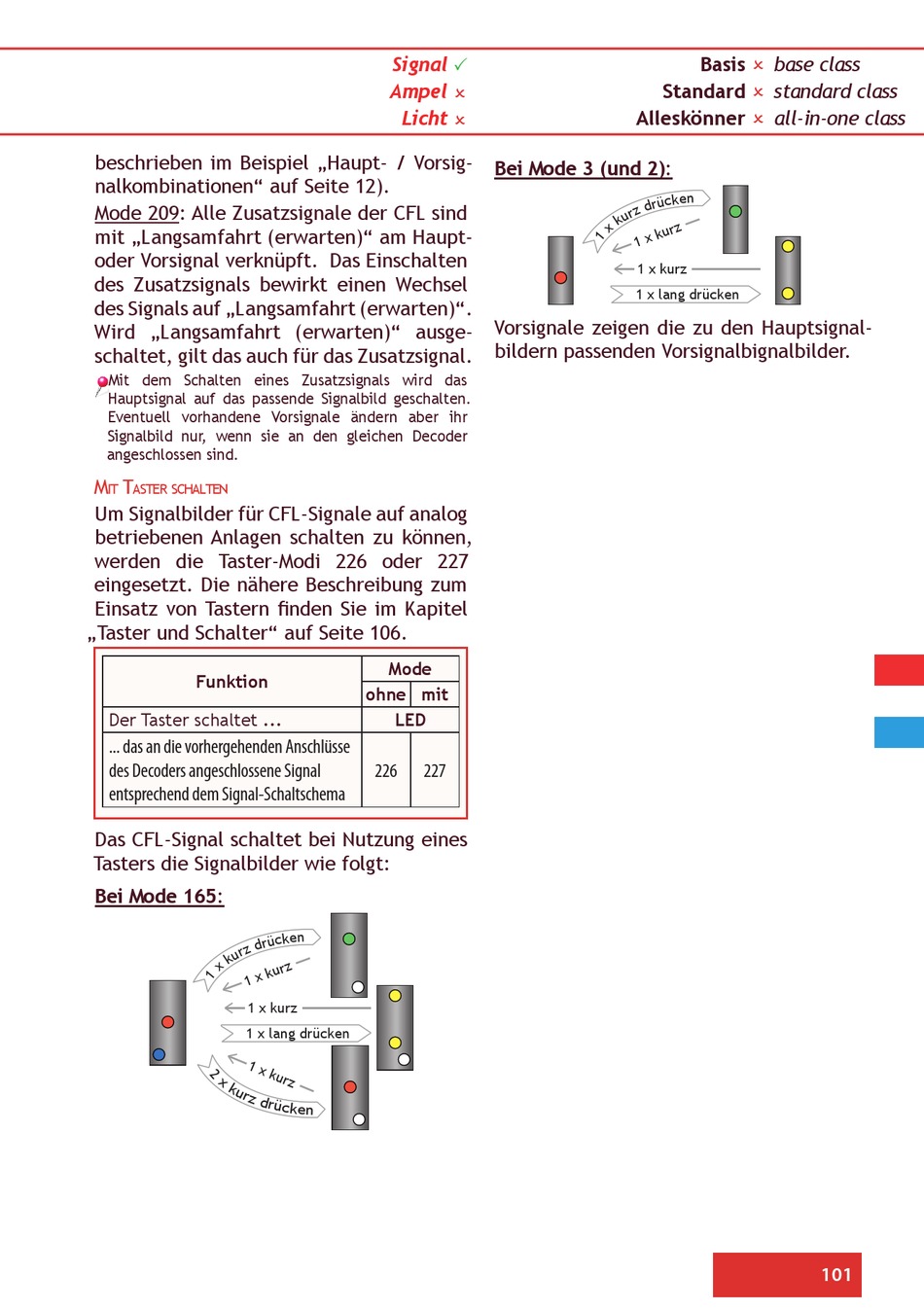

beschrieben im Beispiel „Haupt- / Vorsig-
nalkombinationen" auf Seite 12).
Mode 209: Alle Zusatzsignale der CFL sind
mit „Langsamfahrt (erwarten)" am Haupt-
oder Vorsignal verknüpft. Das Einschalten
des Zusatzsignals bewirkt einen Wechsel
des Signals auf „Langsamfahrt (erwarten)".
Wird „Langsamfahrt (erwarten)" ausge-
schaltet, gilt das auch für das Zusatzsignal.
Mit dem Schalten eines Zusatzsignals wird das
Hauptsignal auf das passende Signalbild geschalten.
Eventuell vorhandene Vorsignale ändern aber ihr
Signalbild nur, wenn sie an den gleichen Decoder
angeschlossen sind.
M
t
It
aster schalten
Um Signalbilder für CFL-Signale auf analog
betriebenen Anlagen schalten zu können,
werden die Taster-Modi 226 oder 227
eingesetzt. Die nähere Beschreibung zum
Einsatz von Tastern finden Sie im Kapitel
„Taster und Schalter" auf Seite 106.
Funktion
Der Taster schaltet ...
... das an die vorhergehenden Anschlüsse
des decoders angeschlossene Signal
entsprechend dem Signal-Schaltschema
Das CFL-Signal schaltet bei Nutzung eines
Tasters die Signalbilder wie folgt:
Bei Mode 165:
1 x kurz
1 x lang drücken
1 x kurz
1 x lang drücken
Signal
Ampel
Licht
Bei Mode 3 (und 2):
Vorsignale zeigen die zu den Hauptsignal-
bildern passenden Vorsignalbignalbilder.
Mode
ohne mit
LED
226
227
1 x kurz
Basis
base class
1 x lang drücken
Standard
standard class
Alleskönner
all-in-one class
1 x kurz
1 x lang drücken
101
