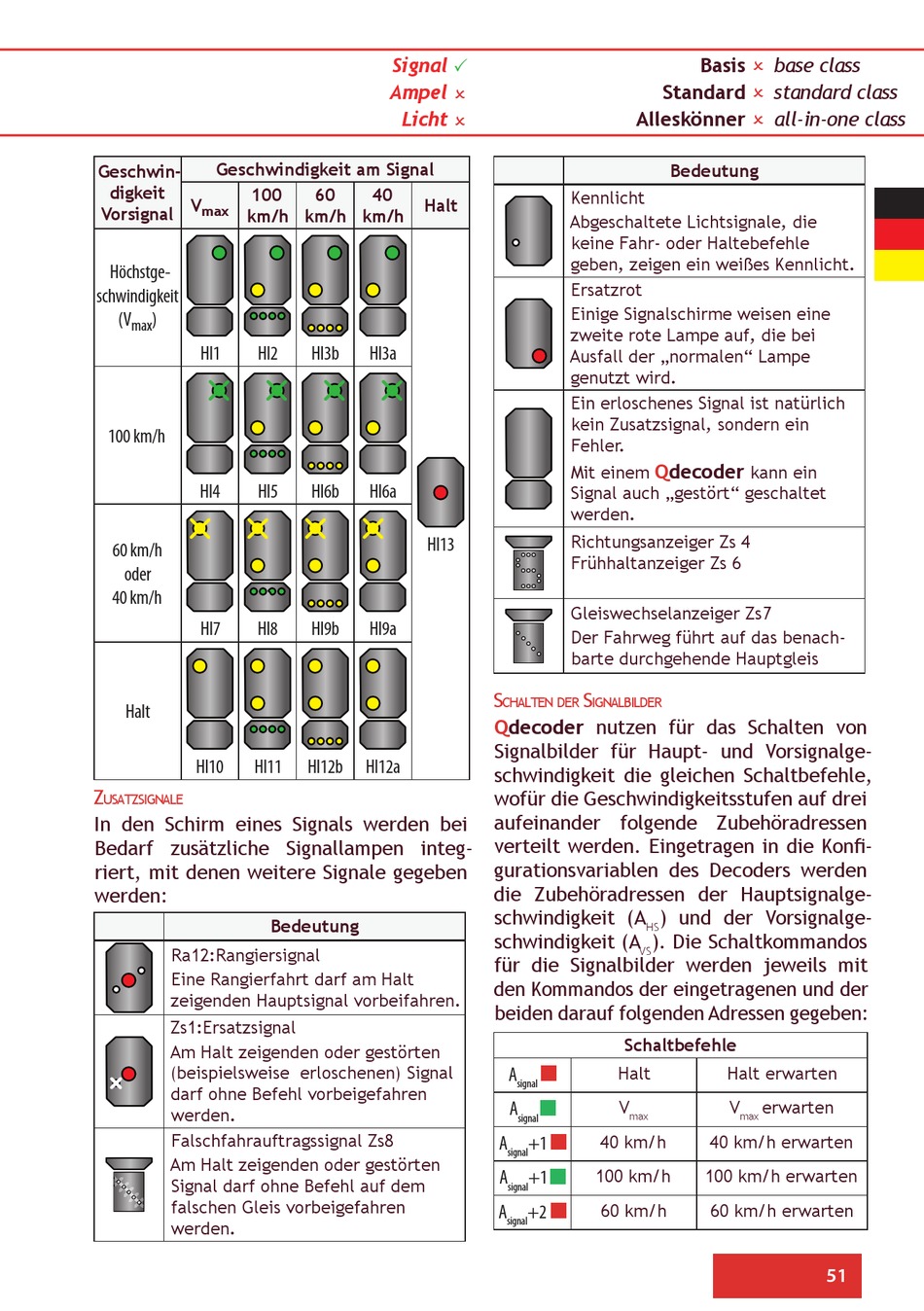

Geschwindigkeit am Signal
Geschwin-
digkeit
100
V
Vorsignal
max
km/h
Höchstge-
schwindigkeit
(V
)
max
Hl1
Hl2
100 km/h
Hl4
Hl5
60 km/h
oder
40 km/h
Hl7
Hl8
Halt
Hl10
Hl11
z
usatzsIgnale
In den Schirm eines Signals werden bei
Bedarf zusätzliche Signallampen integ-
riert, mit denen weitere Signale gegeben
werden:
Ra12:Rangiersignal
Eine Rangierfahrt darf am Halt
zeigenden Hauptsignal vorbeifahren.
Zs1:Ersatzsignal
Am Halt zeigenden oder gestörten
(beispielsweise erloschenen) Signal
darf ohne Befehl vorbeigefahren
werden.
Falschfahrauftragssignal Zs8
Am Halt zeigenden oder gestörten
Signal darf ohne Befehl auf dem
falschen Gleis vorbeigefahren
werden.
Signal
Ampel
Licht
60
40
Halt
km/h
km/h
Hl3b
Hl3a
Hl6b
Hl6a
Hl13
Hl9b
Hl9a
Hl12b
Hl12a
Bedeutung
Kennlicht
Abgeschaltete Lichtsignale, die
keine Fahr- oder Haltebefehle
geben, zeigen ein weißes Kennlicht.
Ersatzrot
Einige Signalschirme weisen eine
zweite rote Lampe auf, die bei
Ausfall der „normalen" Lampe
genutzt wird.
Ein erloschenes Signal ist natürlich
kein Zusatzsignal, sondern ein
Fehler.
Mit einem
Signal auch „gestört" geschaltet
werden.
Richtungsanzeiger Zs 4
Frühhaltanzeiger Zs 6
Gleiswechselanzeiger Zs7
Der Fahrweg führt auf das benach-
barte durchgehende Hauptgleis
s
s
chalten der
IgnalbIlder
Qdecoder nutzen für das Schalten von
Signalbilder für Haupt- und Vorsignalge-
schwindigkeit die gleichen Schaltbefehle,
wofür die Geschwindigkeitsstufen auf drei
aufeinander folgende Zubehöradressen
verteilt werden. Eingetragen in die Konfi-
gurationsvariablen des Decoders werden
die Zubehöradressen der Hauptsignalge-
schwindigkeit (A
schwindigkeit (A
für die Signalbilder werden jeweils mit
den Kommandos der eingetragenen und der
beiden darauf folgenden Adressen gegeben:
Schaltbefehle
A
Halt
signal
A
V
signal
A
+1
40 km/h
signal
A
+1
100 km/h
signal
A
+2
60 km/h
signal
Basis
base class
Standard
standard class
Alleskönner
all-in-one class
Bedeutung
Qdecoder
kann ein
) und der Vorsignalge-
HS
). Die Schaltkommandos
VS
Halt erwarten
V
erwarten
max
max
40 km/h erwarten
100 km/h erwarten
60 km/h erwarten
51
