Ablaufsteuerung
Schritt 7: Konfiguration schreiben
Zuerst ändern wir den in CV60 eingetra-
genen Wert auf „2", um den individu-
ellen Signalbildgenerator ein- und das
(im Decoder vordefinierte) Schalten mit
Zubehörbefehlen auszuschalten.
Für A
nutzen wir die Zubehöradresse „1":
Signal
CV1=1.
Die einzelnen Signalbilder werden ab
CV600 fortlaufend geschrieben:
• für Hp00:
CV600=204
CV601=0
CV602=176
CV603=1, CV604=2
• für Hp1:
CV605=204
CV606=1
CV607=176
CV608=0
• für Hp2:
CV609=204
CV610=2
CV611=176
CV612=0, CV613=4
• für Hp0+Sh1:
CV614=204
CV615=3
CV616=176
CV617=1, CV618=3
• Als
Abschluss
müssen wir noch eine CV mit dem
Wert 255 anfügen:
CV619=255
Wenn
einzelne
Ausgänge
Signalbild, in dem sie angeschaltet sind,
blinken sollen, so wird diese Eigenschaft
in den Konfigurationsvariablen des Funkti-
onsausgangs eingestellt. Alle einstellbaren
Parameter für Funktionsausgänge sind
in den Kapiteln „Dimmen, Auf-, Ab- und
Überblenden" auf Seite 111 sowie „Blinken,
Pulsen und Wechselblinken" auf Seite 117
zusammengestellt.

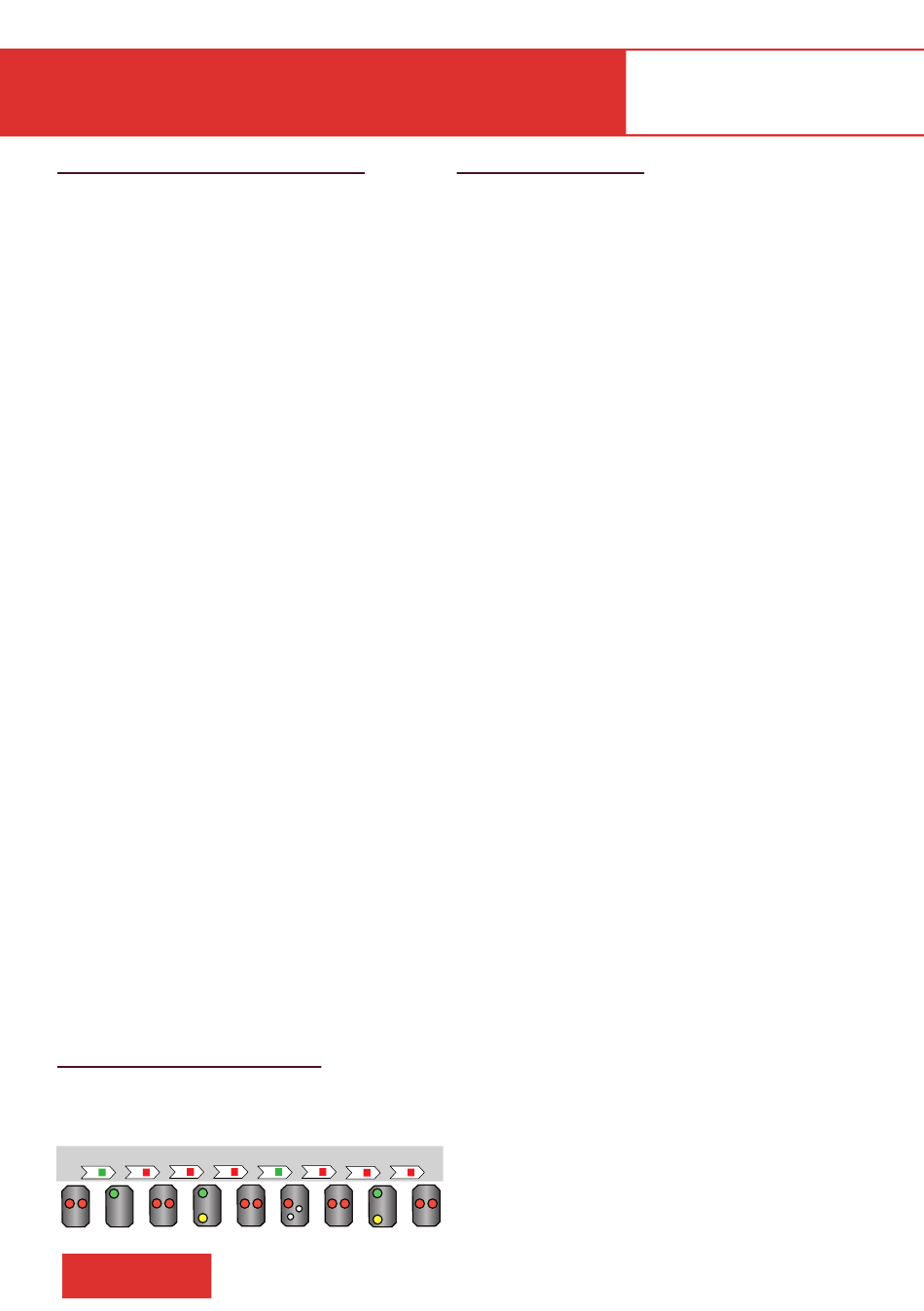

Schritt 8: Signalbilder prüfen
Jetzt muss unser Signal als Hp-Signal
schalten und auch folgende Signalbild-
folge darstellen:
Schaltbefehl-Folge (Kommandos der Zentrale)
1
1
2
1
124
der
Programmierung
in
jedem
2
1
2
1
Schritt 9: Feintuning
Wie bei voreingestellten Signalen kann
jetzt
ein
Feintuning
werden. Die möglicherweise sinnvollen
Änderungen sind auf Seite 11 zusammenge-
stellt.
vorgenommen
