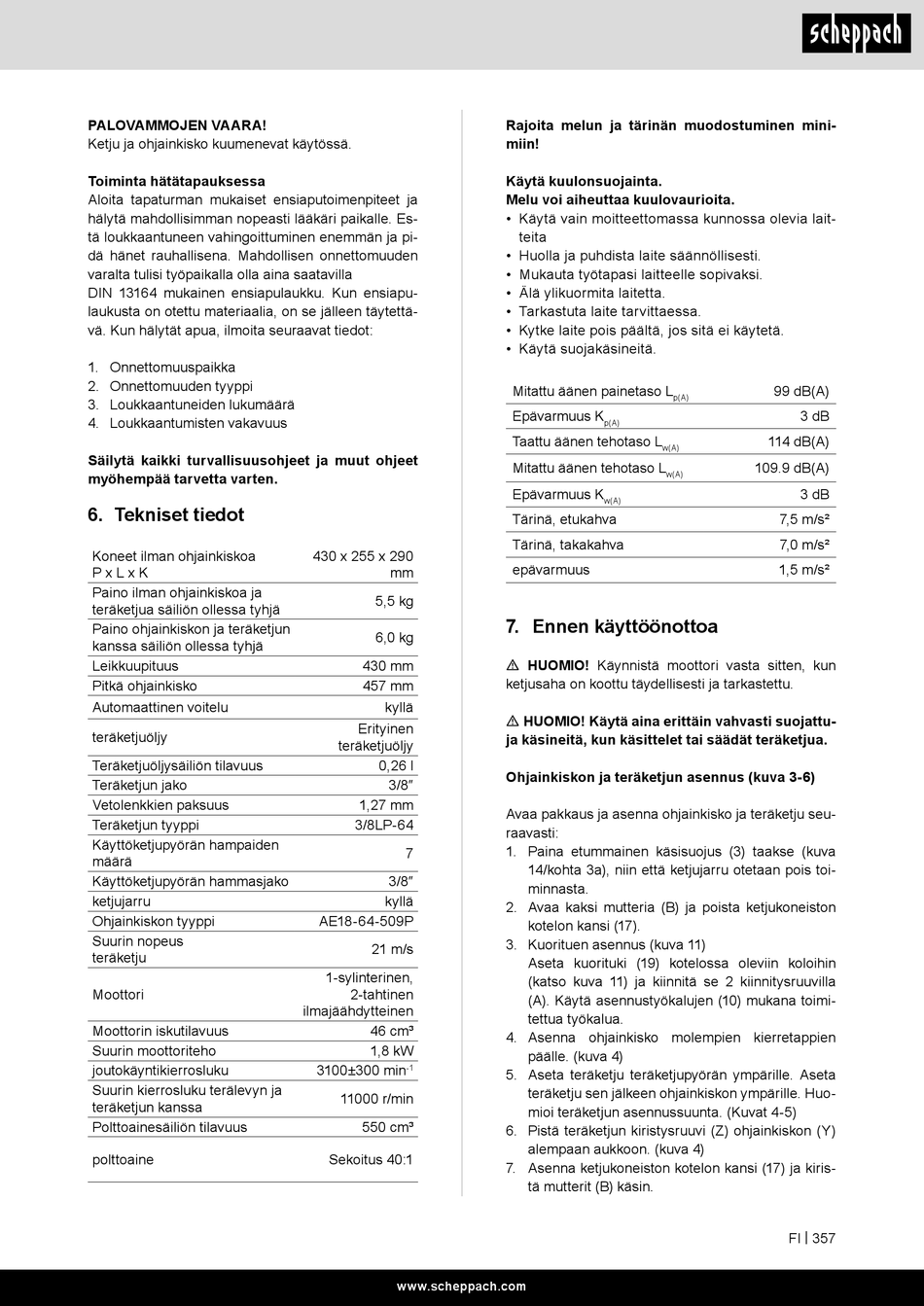

PALOVAMMOJEN VAARA!
Ketju ja ohjainkisko kuumenevat käytössä.
Toiminta hätätapauksessa
Aloita tapaturman mukaiset ensiaputoimenpiteet ja
hälytä mahdollisimman nopeasti lääkäri paikalle. Es-
tä loukkaantuneen vahingoittuminen enemmän ja pi-
dä hänet rauhallisena. Mahdollisen onnettomuuden
varalta tulisi työpaikalla olla aina saatavilla
DIN 13164 mukainen ensiapulaukku. Kun ensiapu-
laukusta on otettu materiaalia, on se jälleen täytettä-
vä. Kun hälytät apua, ilmoita seuraavat tiedot:
1. Onnettomuuspaikka
2. Onnettomuuden tyyppi
3. Loukkaantuneiden lukumäärä
4. Loukkaantumisten vakavuus
Säilytä kaikki turvallisuusohjeet ja muut ohjeet
myöhempää tarvetta varten.
6. Tekniset tiedot
Koneet ilman ohjainkiskoa
P x L x K
Paino ilman ohjainkiskoa ja
teräketjua säiliön ollessa tyhjä
Paino ohjainkiskon ja teräketjun
kanssa säiliön ollessa tyhjä
Leikkuupituus
Pitkä ohjainkisko
Automaattinen voitelu
teräketjuöljy
Teräketjuöljysäiliön tilavuus
Teräketjun jako
Vetolenkkien paksuus
Teräketjun tyyppi
Käyttöketjupyörän hampaiden
määrä
Käyttöketjupyörän hammasjako
ketjujarru
Ohjainkiskon tyyppi
Suurin nopeus
teräketju
Moottori
Moottorin iskutilavuus
Suurin moottoriteho
joutokäyntikierrosluku
Suurin kierrosluku terälevyn ja
teräketjun kanssa
Polttoainesäiliön tilavuus
polttoaine
430 x 255 x 290
mm
5,5 kg
6,0 kg
430 mm
457 mm
kyllä
Erityinen
teräketjuöljy
0,26 l
3/8"
1,27 mm
3/8LP-64
7
3/8"
kyllä
AE18-64-509P
21 m/s
1-sylinterinen,
2-tahtinen
ilmajäähdytteinen
46 cm³
1,8 kW
3100±300 min
-1
11000 r/min
550 cm³
Sekoitus 40:1
www.scheppach.com
Rajoita melun ja tärinän muodostuminen mini-
miin!
Käytä kuulonsuojainta.
Melu voi aiheuttaa kuulovaurioita.
• Käytä vain moitteettomassa kunnossa olevia lait-
teita
• Huolla ja puhdista laite säännöllisesti.
• Mukauta työtapasi laitteelle sopivaksi.
• Älä ylikuormita laitetta.
• Tarkastuta laite tarvittaessa.
• Kytke laite pois päältä, jos sitä ei käytetä.
• Käytä suojakäsineitä.
Mitattu äänen painetaso L
p(A)
Epävarmuus K
p(A)
Taattu äänen tehotaso L
w(A)
Mitattu äänen tehotaso L
w(A)
Epävarmuus K
w(A)
Tärinä, etukahva
Tärinä, takakahva
epävarmuus
7. Ennen käyttöönottoa
m HUOMIO! Käynnistä moottori vasta sitten, kun
ketjusaha on koottu täydellisesti ja tarkastettu.
m HUOMIO! Käytä aina erittäin vahvasti suojattu-
ja käsineitä, kun käsittelet tai säädät teräketjua.
Ohjainkiskon ja teräketjun asennus (kuva 3-6)
Avaa pakkaus ja asenna ohjainkisko ja teräketju seu-
raavasti:
1. Paina etummainen käsisuojus (3) taakse (kuva
14/kohta 3a), niin että ketjujarru otetaan pois toi-
minnasta.
2. Avaa kaksi mutteria (B) ja poista ketjukoneiston
kotelon kansi (17).
3. Kuorituen asennus (kuva 11)
Aseta kuorituki (19) kotelossa oleviin koloihin
(katso kuva 11) ja kiinnitä se 2 kiinnitysruuvilla
(A). Käytä asennustyökalujen (10) mukana toimi-
tettua työkalua.
4. Asenna ohjainkisko molempien kierretappien
päälle. (kuva 4)
5. Aseta teräketju teräketjupyörän ympärille. Aseta
teräketju sen jälkeen ohjainkiskon ympärille. Huo-
mioi teräketjun asennussuunta. (Kuvat 4-5)
6. Pistä teräketjun kiristysruuvi (Z) ohjainkiskon (Y)
alempaan aukkoon. (kuva 4)
7. Asenna ketjukoneiston kotelon kansi (17) ja kiris-
tä mutterit (B) käsin.
99 dB(A)
3 dB
114 dB(A)
109.9 dB(A)
3 dB
7,5 m/s²
7,0 m/s²
1,5 m/s²
