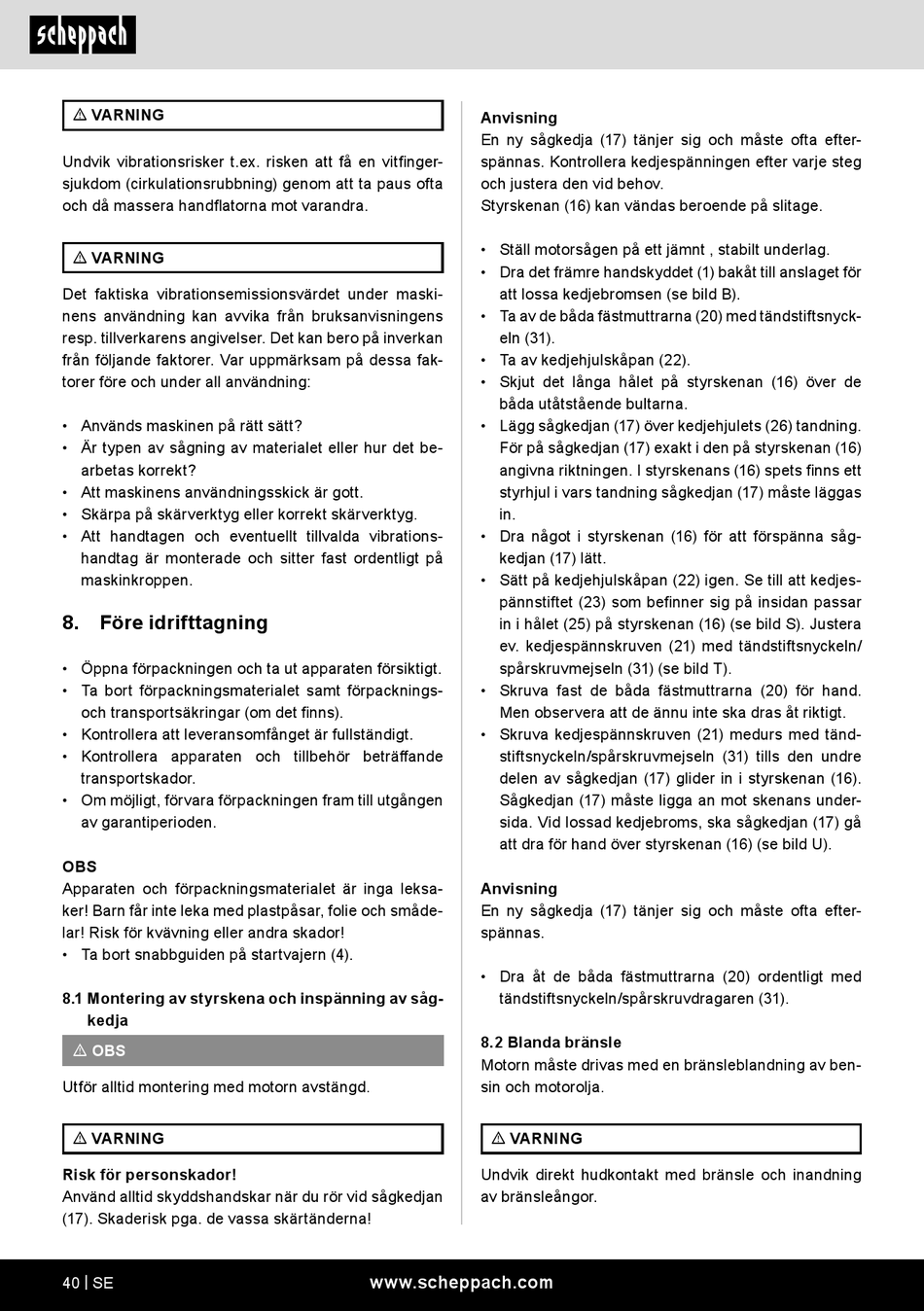

Scheppach CSP41 Originalbetriebsanleitung Seite 40

m VARNING
Undvik vibrationsrisker t.ex. risken att få en vitfinger-
sjukdom (cirkulationsrubbning) genom att ta paus ofta
och då massera handflatorna mot varandra.
m VARNING
Det faktiska vibrationsemissionsvärdet under maski-
nens användning kan avvika från bruksanvisningens
resp. tillverkarens angivelser. Det kan bero på inverkan
från följande faktorer. Var uppmärksam på dessa fak-
torer före och under all användning:
• Används maskinen på rätt sätt?
• Är typen av sågning av materialet eller hur det be-
arbetas korrekt?
• Att maskinens användningsskick är gott.
• Skärpa på skärverktyg eller korrekt skärverktyg.
• Att handtagen och eventuellt tillvalda vibrations-
handtag är monterade och sitter fast ordentligt på
maskinkroppen.
8. Före idrifttagning
• Öppna förpackningen och ta ut apparaten försiktigt.
• Ta bort förpackningsmaterialet samt förpacknings-
och transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera apparaten och tillbehör beträffande
transportskador.
• Om möjligt, förvara förpackningen fram till utgången
av garantiperioden.
OBS
Apparaten och förpackningsmaterialet är inga leksa-
ker! Barn får inte leka med plastpåsar, folie och småde-
lar! Risk för kvävning eller andra skador!
• Ta bort snabbguiden på startvajern (4).
8.1 Montering av styrskena och inspänning av såg-
kedja
m OBS
Utför alltid montering med motorn avstängd.
m VARNING
Risk för personskador!
Använd alltid skyddshandskar när du rör vid sågkedjan
(17). Skaderisk pga. de vassa skärtänderna!
40 | SE
Anvisning
En ny sågkedja (17) tänjer sig och måste ofta efter-
spännas. Kontrollera kedjespänningen efter varje steg
och justera den vid behov.
Styrskenan (16) kan vändas beroende på slitage.
• Ställ motorsågen på ett jämnt , stabilt underlag.
• Dra det främre handskyddet (1) bakåt till anslaget för
att lossa kedjebromsen (se bild B).
• Ta av de båda fästmuttrarna (20) med tändstiftsnyck-
eln (31).
• Ta av kedjehjulskåpan (22).
• Skjut det långa hålet på styrskenan (16) över de
båda utåtstående bultarna.
• Lägg sågkedjan (17) över kedjehjulets (26) tandning.
För på sågkedjan (17) exakt i den på styrskenan (16)
angivna riktningen. I styrskenans (16) spets finns ett
styrhjul i vars tandning sågkedjan (17) måste läggas
in.
• Dra något i styrskenan (16) för att förspänna såg-
kedjan (17) lätt.
• Sätt på kedjehjulskåpan (22) igen. Se till att kedjes-
pännstiftet (23) som befinner sig på insidan passar
in i hålet (25) på styrskenan (16) (se bild S). Justera
ev. kedjespännskruven (21) med tändstiftsnyckeln/
spårskruvmejseln (31) (se bild T).
• Skruva fast de båda fästmuttrarna (20) för hand.
Men observera att de ännu inte ska dras åt riktigt.
• Skruva kedjespännskruven (21) medurs med tänd-
stiftsnyckeln/spårskruvmejseln (31) tills den undre
delen av sågkedjan (17) glider in i styrskenan (16).
Sågkedjan (17) måste ligga an mot skenans under-
sida. Vid lossad kedjebroms, ska sågkedjan (17) gå
att dra för hand över styrskenan (16) (se bild U).
Anvisning
En ny sågkedja (17) tänjer sig och måste ofta efter-
spännas.
• Dra åt de båda fästmuttrarna (20) ordentligt med
tändstiftsnyckeln/spårskruvdragaren (31).
8.2 Blanda bränsle
Motorn måste drivas med en bränsleblandning av ben-
sin och motorolja.
m VARNING
Undvik direkt hudkontakt med bränsle och inandning
av bränsleångor.
