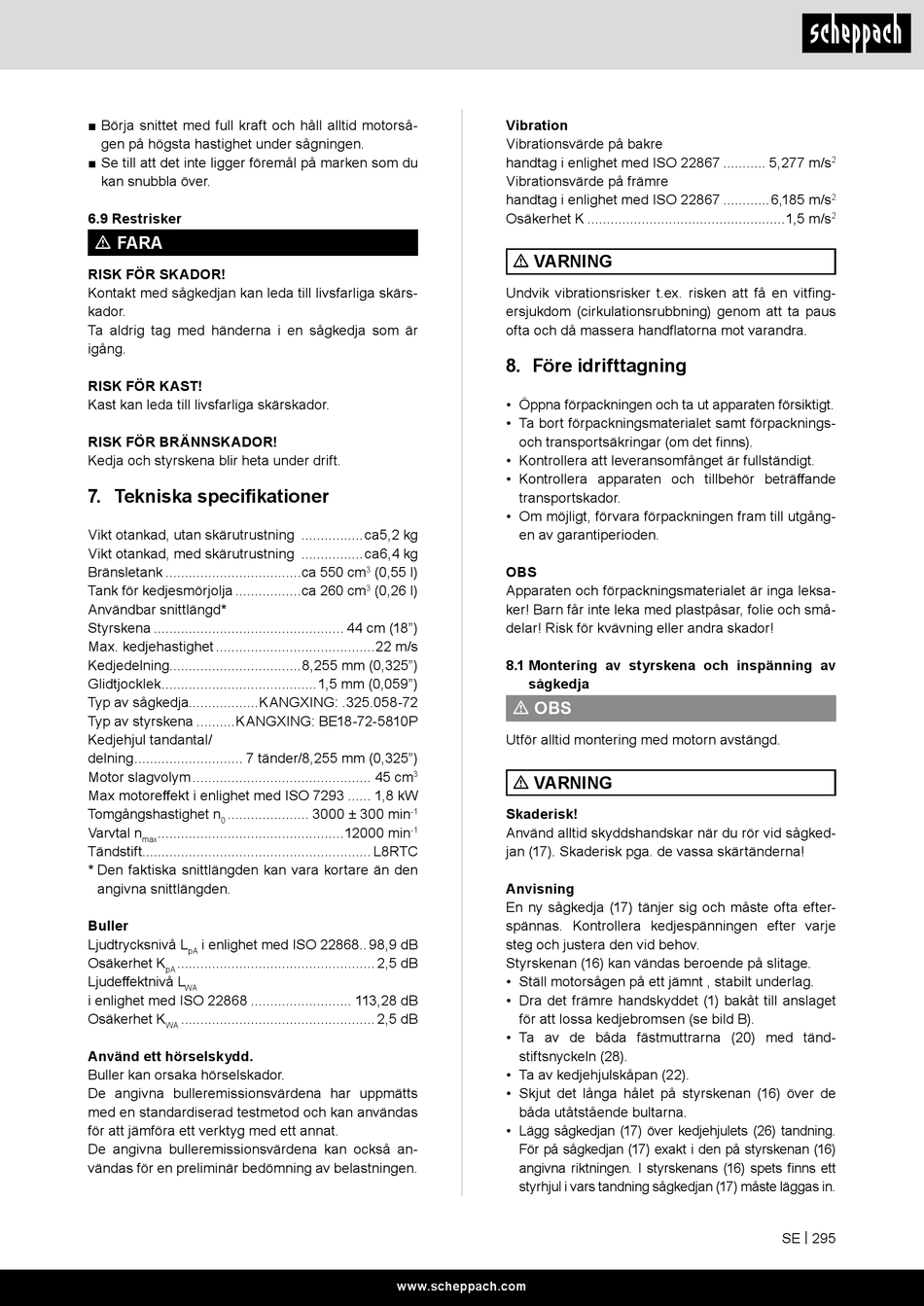

Scheppach CSP50 Originalbetriebsanleitung Seite 295

■ Börja snittet med full kraft och håll alltid motorså-
gen på högsta hastighet under sågningen.
■ Se till att det inte ligger föremål på marken som du
kan snubbla över.
6.9 Restrisker
m FARA
RISK FÖR SKADOR!
Kontakt med sågkedjan kan leda till livsfarliga skärs-
kador.
Ta aldrig tag med händerna i en sågkedja som är
igång.
RISK FÖR KAST!
Kast kan leda till livsfarliga skärskador.
RISK FÖR BRÄNNSKADOR!
Kedja och styrskena blir heta under drift.
7. Tekniska specifikationer
Vikt otankad, utan skärutrustning ................ca5,2 kg
Vikt otankad, med skärutrustning ................ca6,4 kg
Bränsletank ...................................ca 550 cm
Tank för kedjesmörjolja .................ca 260 cm
Användbar snittlängd*
Styrskena ................................................. 44 cm (18")
Max. kedjehastighet .........................................22 m/s
Kedjedelning..................................8,255 mm (0,325")
Glidtjocklek ........................................1,5 mm (0,059")
Typ av sågkedja..................KANGXING: .325.058-72
Typ av styrskena ..........KANGXING: BE18-72-5810P
Kedjehjul tandantal/
delning ............................ 7 tänder/8,255 mm (0,325")
Motor slagvolym .............................................. 45 cm
Max motoreffekt i enlighet med ISO 7293 ...... 1,8 kW
Tomgångshastighet n ..................... 3000 ± 300 min
0
Varvtal n ................................................12000 min
max
Tändstift ........................................................... L8RTC
* Den faktiska snittlängden kan vara kortare än den
angivna snittlängden.
Buller
Ljudtrycksnivå L i enlighet med ISO 22868 .. 98,9 dB
pA
Osäkerhet K ................................................... 2,5 dB
pA
Ljudeffektnivå L
WA
i enlighet med ISO 22868 .......................... 113,28 dB
Osäkerhet K .................................................. 2,5 dB
WA
Använd ett hörselskydd.
Buller kan orsaka hörselskador.
De angivna bulleremissionsvärdena har uppmätts
med en standardiserad testmetod och kan användas
för att jämföra ett verktyg med ett annat.
De angivna bulleremissionsvärdena kan också an-
vändas för en preliminär bedömning av belastningen.
Vibration
Vibrationsvärde på bakre
handtag i enlighet med ISO 22867 ........... 5,277 m/s
Vibrationsvärde på främre
handtag i enlighet med ISO 22867 ............6,185 m/s
Osäkerhet K ...................................................1,5 m/s
m VARNING
Undvik vibrationsrisker t.ex. risken att få en vitfing-
ersjukdom (cirkulationsrubbning) genom att ta paus
ofta och då massera handflatorna mot varandra.
8. Före idrifttagning
• Öppna förpackningen och ta ut apparaten försiktigt.
• Ta bort förpackningsmaterialet samt förpacknings-
och transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera apparaten och tillbehör beträffande
transportskador.
• Om möjligt, förvara förpackningen fram till utgång-
en av garantiperioden.
(0,55 l) OBS
3
(0,26 l) Apparaten och förpackningsmaterialet är inga leksa-
3
ker! Barn får inte leka med plastpåsar, folie och små-
delar! Risk för kvävning eller andra skador!
8.1 Montering av styrskena och inspänning av
sågkedja
m OBS
Utför alltid montering med motorn avstängd.
3
m VARNING
Skaderisk!
-1
Använd alltid skyddshandskar när du rör vid sågked-
-1
jan (17). Skaderisk pga. de vassa skärtänderna!
Anvisning
En ny sågkedja (17) tänjer sig och måste ofta efter-
spännas. Kontrollera kedjespänningen efter varje
steg och justera den vid behov.
Styrskenan (16) kan vändas beroende på slitage.
• Ställ motorsågen på ett jämnt , stabilt underlag.
• Dra det främre handskyddet (1) bakåt till anslaget
för att lossa kedjebromsen (se bild B).
• Ta av de båda fästmuttrarna (20) med tänd-
stiftsnyckeln (28).
• Ta av kedjehjulskåpan (22).
• Skjut det långa hålet på styrskenan (16) över de
båda utåtstående bultarna.
• Lägg sågkedjan (17) över kedjehjulets (26) tandning.
För på sågkedjan (17) exakt i den på styrskenan (16)
angivna riktningen. I styrskenans (16) spets finns ett
styrhjul i vars tandning sågkedjan (17) måste läggas in.
www.scheppach.com
2
2
2
SE | 295
