Mechanische Installation
7.2
Geräteansicht
FBA-Modul (Feldbus Aktivierungs -
Modul) mit DIP-Schalter
LED-Zustandsanzeige
- READY
- ERROR
- ENABLE
- CAN ON
RESET-Taster
Statusanzeige
[X19] USB-Schnittstelle
[X18] Ethernet-Schnittstelle
Anschluss für
- [X4] CANopen-Schnittstelle
- [X5] Serielle Schnittstelle RS232
CANopen-Abschlusswiderstand
SD-/MMC-Kartenschacht
Technologieschächte
TECH1 und TECH2 für
- MC 2000
- SERCOS II
- PROFIBUS-DP
- EtherCAT
- EA88
- Service-Speichermodul
Startverhalten (boot action)
Montagebefestigungsplatte
Befestigungslasche für
Schirmklemme SK14
- Motorleitung
- Winkelgeberleitung

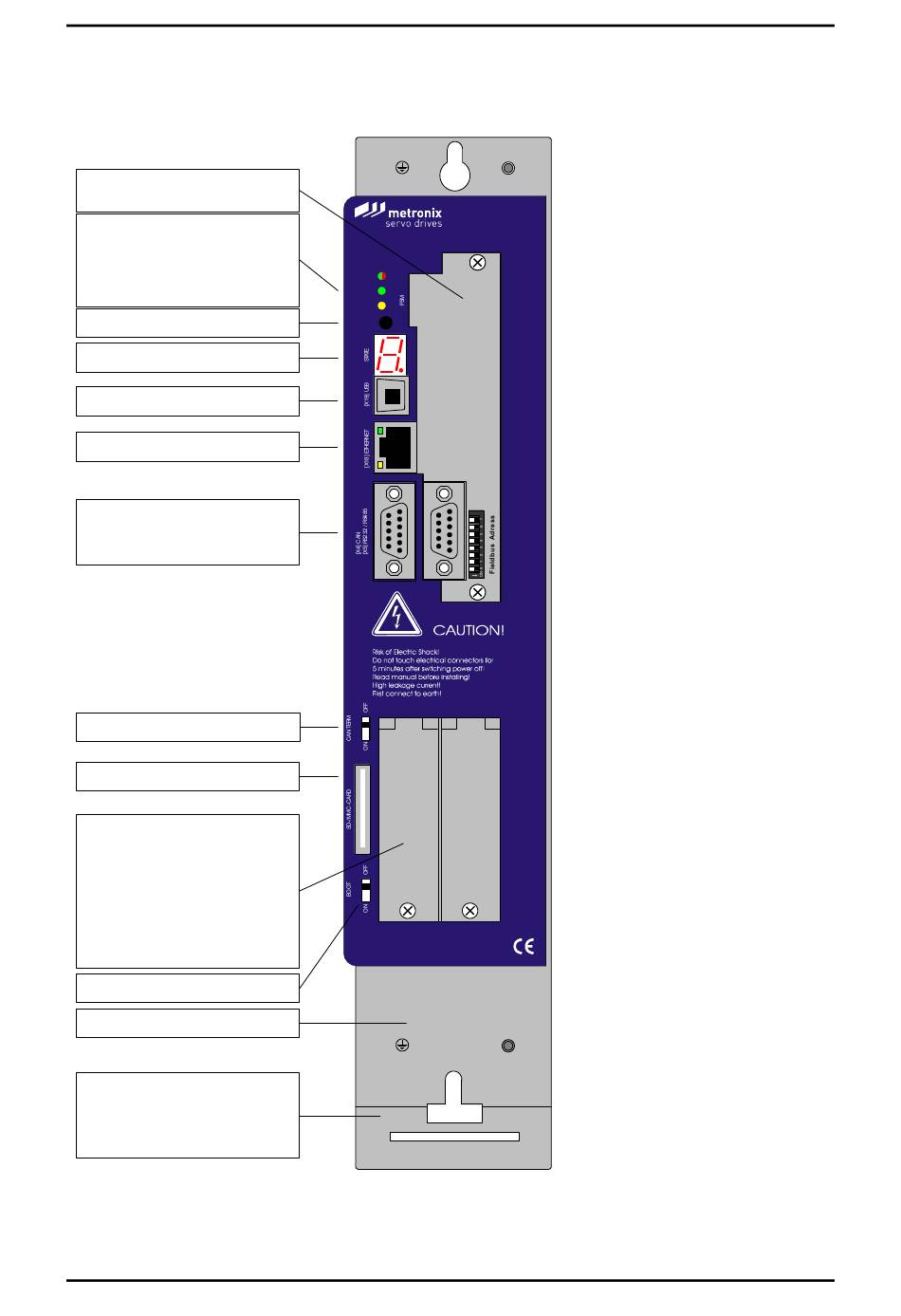

Abbildung 9: Servopositionierregler ARS 2310 FS: Ansicht vorne
Produkthandbuch "Servopositionierregler ARS 2300 FS"
ARS 2310 FS
READY/
ERROR
ENABLE
CAN ON
RESET
[X4]
[X5]
T ECH 1
T ECH 2
