Mechanische Installation
Seite 75
7.3
Montage
Der Servopositionierregler ARS 2300 FS hat oben und unten Befestigungslaschen. Mit diesen
Laschen wird der Servopositionierregler senkrecht an einer Schaltschrankmontageplatte befestigt. Die
Befestigungslaschen sind Teil des Kühlkörperprofils, so dass ein möglichst guter Wärmeübergang zur
Schaltschrankplatte gewährleistet sein muss.
Empfohlenes Anzugsdrehmoment für eine M5-Schraube der Festigkeitsklasse 5.6: 2,8 Nm.
Für die Befestigung der Servopositionierregler ARS 2302 FS, ARS 2305 FS und ARS 2310 FS
verwenden Sie bitte die Schraubengröße M5.
M4 flush head stud
R2,5
R2,6
R5
M4 flush head stud
R2,6
ca. 1 mm
5 mm
24 mm
31,75 mm
39,5 mm
58,5 mm
63,5 mm
69 mm

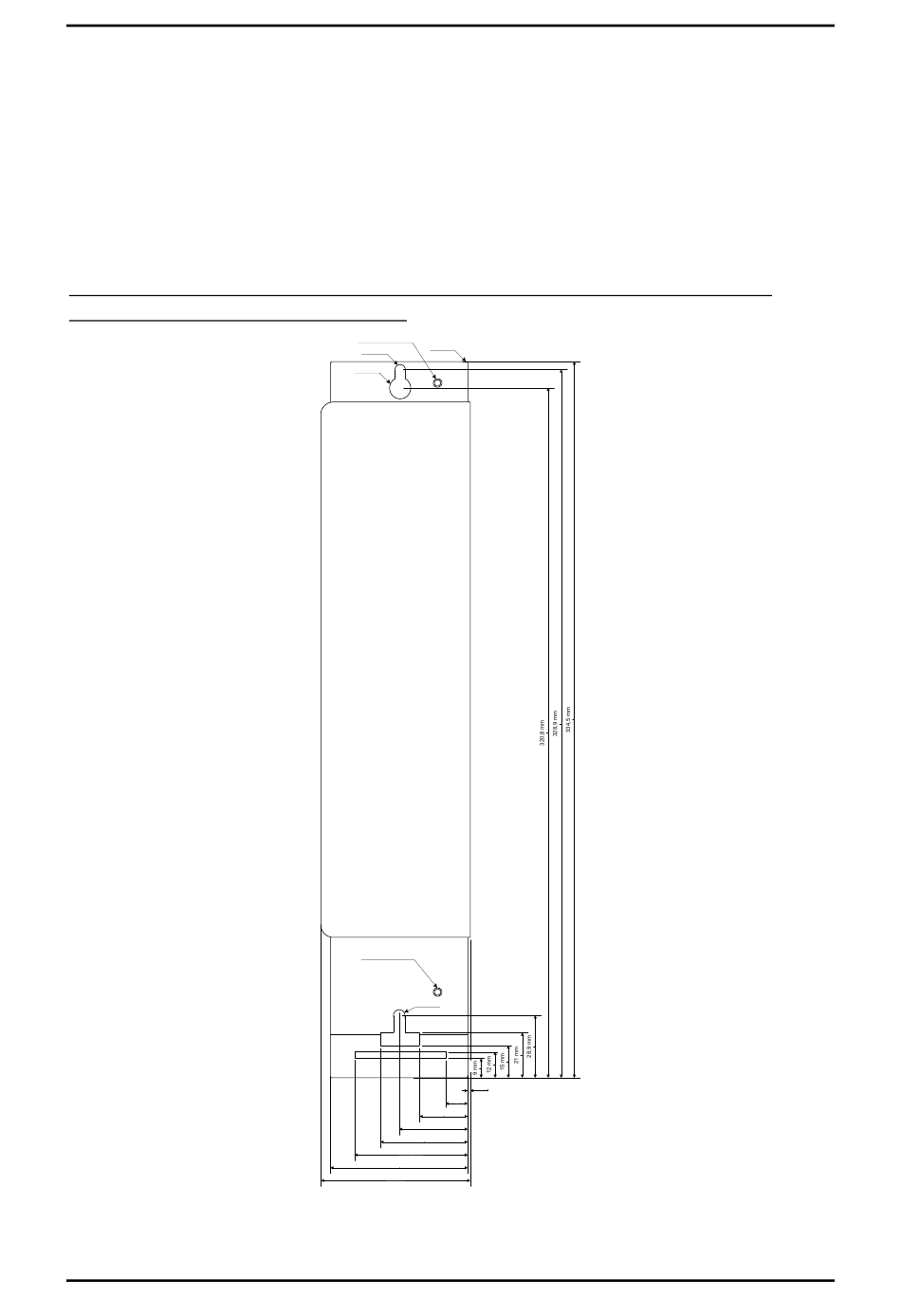

Abbildung 12: Servopositionierregler ARS 2302 FS – ARS 2310 FS: Befestigungsplatte
Produkthandbuch "Servopositionierregler ARS 2300 FS"
Version 5.0
