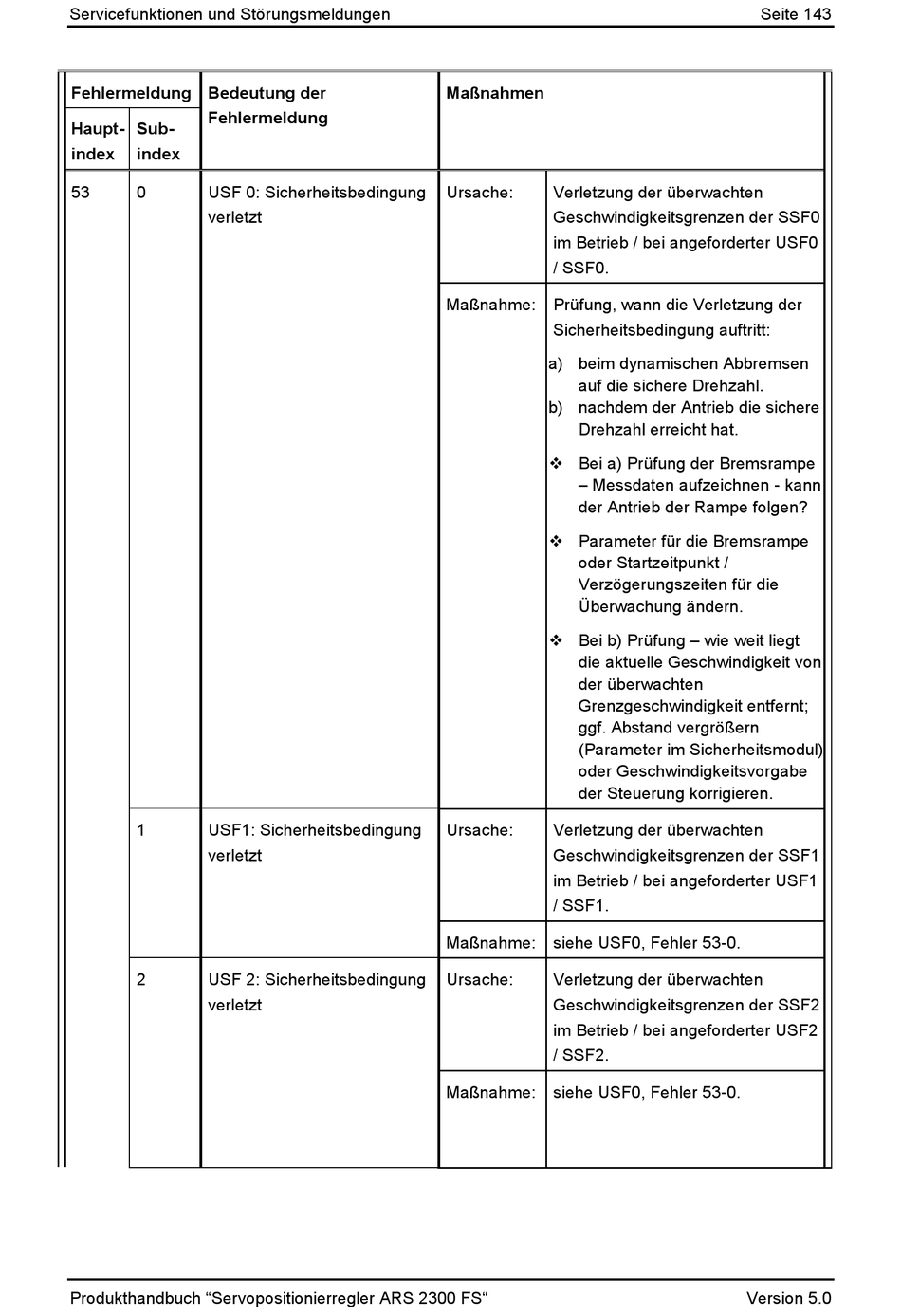

Metronix ARS 2300 FS Produkthandbuch Seite 143

Servicefunktionen und Störungsmeldungen
Fehlermeldung Bedeutung der
Fehlermeldung
Haupt- Sub-
index index
53 0 USF 0: Sicherheitsbedingung
verletzt
1 USF1: Sicherheitsbedingung
verletzt
2 USF 2: Sicherheitsbedingung
verletzt
Produkthandbuch "Servopositionierregler ARS 2300 FS"
Maßnahmen
Ursache: Verletzung der überwachten
Geschwindigkeitsgrenzen der SSF0
im Betrieb / bei angeforderter USF0
/ SSF0.
Maßnahme: Prüfung, wann die Verletzung der
Sicherheitsbedingung auftritt:
a) beim dynamischen Abbremsen
auf die sichere Drehzahl.
b) nachdem der Antrieb die sichere
Drehzahl erreicht hat.
 Bei a) Prüfung der Bremsrampe
– Messdaten aufzeichnen - kann
der Antrieb der Rampe folgen?
 Parameter für die Bremsrampe
oder Startzeitpunkt /
Verzögerungszeiten für die
Überwachung ändern.
 Bei b) Prüfung – wie weit liegt
die aktuelle Geschwindigkeit von
der überwachten
Grenzgeschwindigkeit entfernt;
ggf. Abstand vergrößern
(Parameter im Sicherheitsmodul)
oder Geschwindigkeitsvorgabe
der Steuerung korrigieren.
Ursache: Verletzung der überwachten
Geschwindigkeitsgrenzen der SSF1
im Betrieb / bei angeforderter USF1
/ SSF1.
Maßnahme: siehe USF0, Fehler 53-0.
Ursache: Verletzung der überwachten
Geschwindigkeitsgrenzen der SSF2
im Betrieb / bei angeforderter USF2
/ SSF2.
Maßnahme: siehe USF0, Fehler 53-0.
Seite 143
Version 5.0
