Mechanische Installation
7
Mechanische Installation
7.1

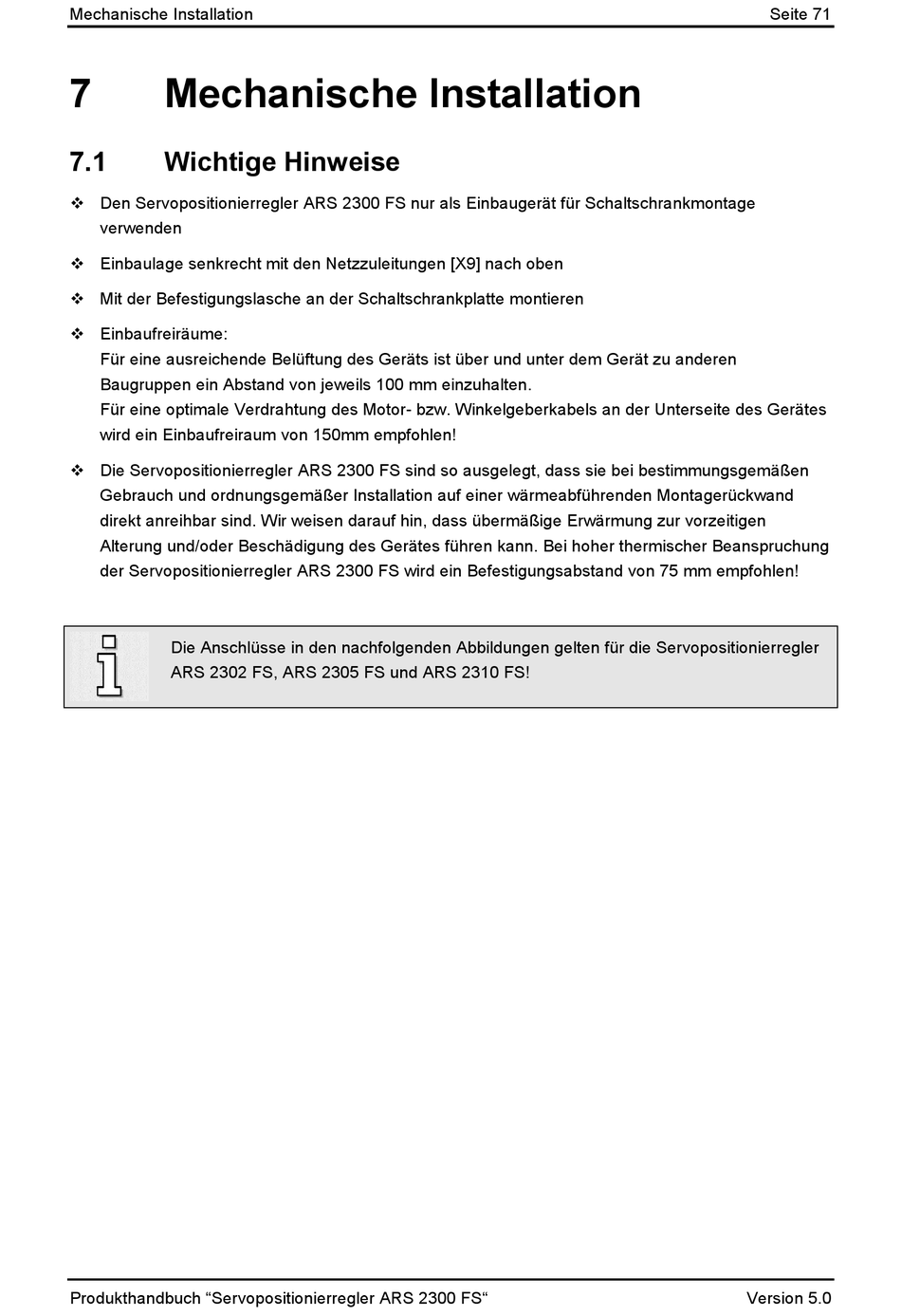

Wichtige Hinweise
Den Servopositionierregler ARS 2300 FS nur als Einbaugerät für Schaltschrankmontage
verwenden
Einbaulage senkrecht mit den Netzzuleitungen [X9] nach oben
Mit der Befestigungslasche an der Schaltschrankplatte montieren
Einbaufreiräume:
Für eine ausreichende Belüftung des Geräts ist über und unter dem Gerät zu anderen
Baugruppen ein Abstand von jeweils 100 mm einzuhalten.
Für eine optimale Verdrahtung des Motor- bzw. Winkelgeberkabels an der Unterseite des Gerätes
wird ein Einbaufreiraum von 150mm empfohlen!
Die Servopositionierregler ARS 2300 FS sind so ausgelegt, dass sie bei bestimmungsgemäßen
Gebrauch und ordnungsgemäßer Installation auf einer wärmeabführenden Montagerückwand
direkt anreihbar sind. Wir weisen darauf hin, dass übermäßige Erwärmung zur vorzeitigen
Alterung und/oder Beschädigung des Gerätes führen kann. Bei hoher thermischer Beanspruchung
der Servopositionierregler ARS 2300 FS wird ein Befestigungsabstand von 75 mm empfohlen!
Die Anschlüsse in den nachfolgenden Abbildungen gelten für die Servopositionierregler
ARS 2302 FS, ARS 2305 FS und ARS 2310 FS!
Produkthandbuch "Servopositionierregler ARS 2300 FS"
Seite 71
Version 5.0
