Elektrische Installation

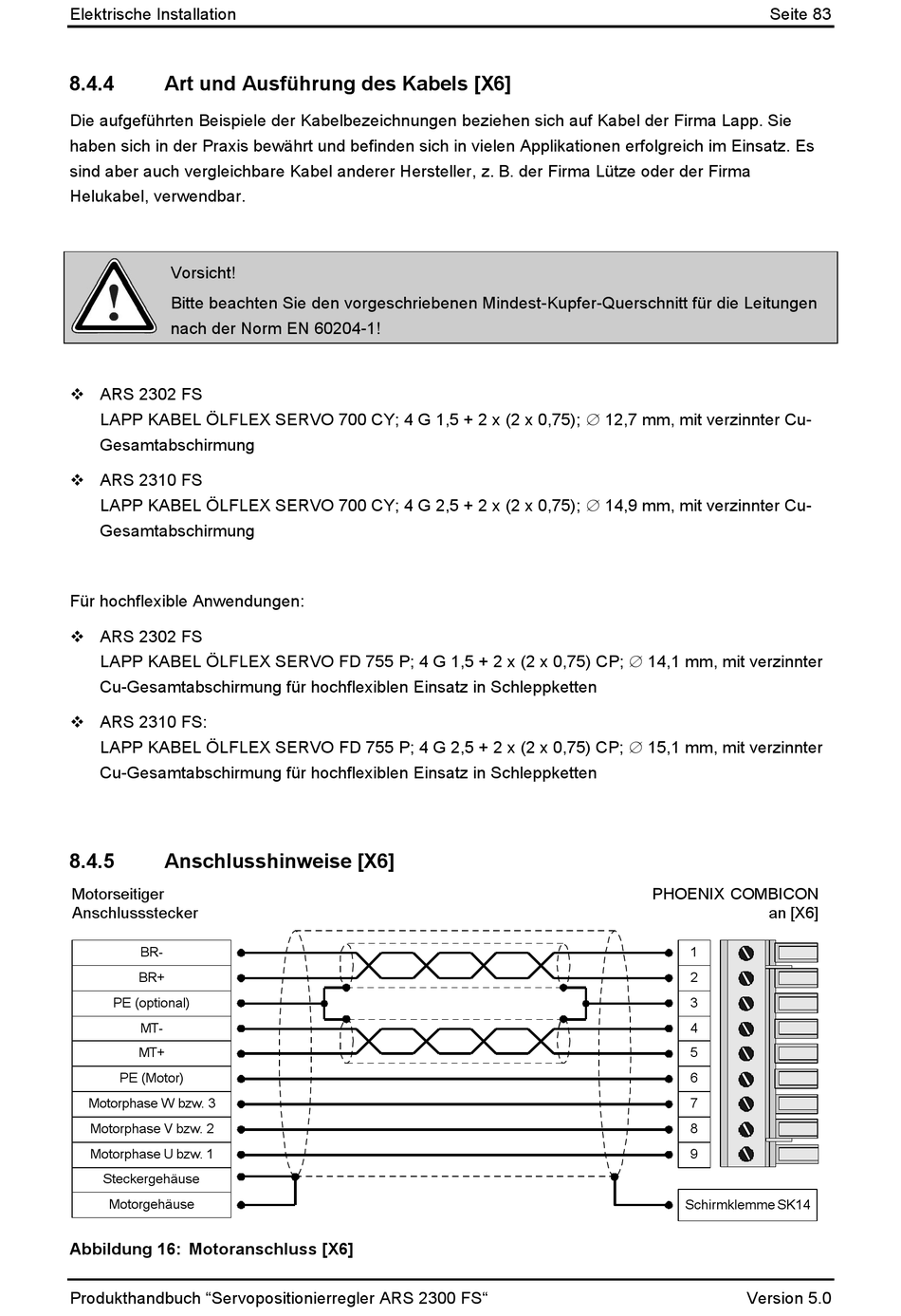

8.4.4 Art und Ausführung des Kabels [X6]
Die aufgeführten Beispiele der Kabelbezeichnungen beziehen sich auf Kabel der Firma Lapp. Sie
haben sich in der Praxis bewährt und befinden sich in vielen Applikationen erfolgreich im Einsatz. Es
sind aber auch vergleichbare Kabel anderer Hersteller, z. B. der Firma Lütze oder der Firma
Helukabel, verwendbar.
Vorsicht!
Bitte beachten Sie den vorgeschriebenen Mindest-Kupfer-Querschnitt für die Leitungen
nach der Norm EN 60204-1!
 ARS 2302 FS
LAPP KABEL ÖLFLEX SERVO 700 CY; 4 G 1,5 + 2 x (2 x 0,75);  12,7 mm, mit verzinnter Cu-
Gesamtabschirmung
 ARS 2310 FS
LAPP KABEL ÖLFLEX SERVO 700 CY; 4 G 2,5 + 2 x (2 x 0,75);  14,9 mm, mit verzinnter Cu-
Gesamtabschirmung
Für hochflexible Anwendungen:
 ARS 2302 FS
LAPP KABEL ÖLFLEX SERVO FD 755 P; 4 G 1,5 + 2 x (2 x 0,75) CP;  14,1 mm, mit verzinnter
Cu-Gesamtabschirmung für hochflexiblen Einsatz in Schleppketten
 ARS 2310 FS:
LAPP KABEL ÖLFLEX SERVO FD 755 P; 4 G 2,5 + 2 x (2 x 0,75) CP;  15,1 mm, mit verzinnter
Cu-Gesamtabschirmung für hochflexiblen Einsatz in Schleppketten
8.4.5

Anschlusshinweise [X6]

Motorseitiger
Anschlussstecker
BR-
BR+
PE (optional)
MT-
MT+
PE (Motor)
Motorphase W bzw. 3
Motorphase V bzw. 2
Motorphase U bzw. 1
Steckergehäuse
Motorgehäuse

Abbildung 16: Motoranschluss [X6]

Produkthandbuch "Servopositionierregler ARS 2300 FS"
Seite 83
PHOENIX COMBICON
an [X6]
1
2
3
4
5
6
7
8
9
Schirmklemme SK14
