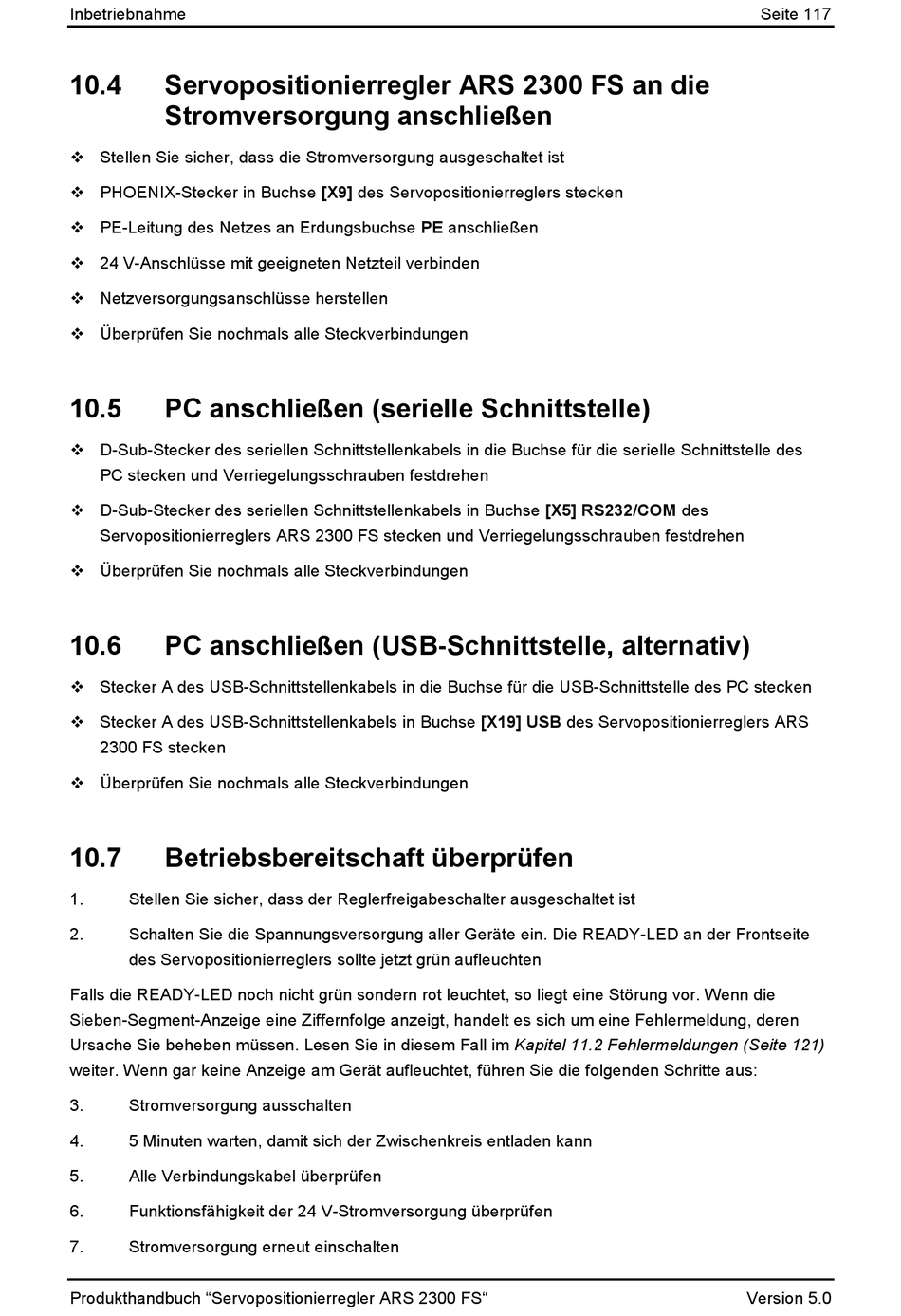

Inbetriebnahme
10.4
Servopositionierregler ARS 2300 FS an die
Stromversorgung anschließen
Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist
PHOENIX-Stecker in Buchse [X9] des Servopositionierreglers stecken
PE-Leitung des Netzes an Erdungsbuchse PE anschließen
24 V-Anschlüsse mit geeigneten Netzteil verbinden
Netzversorgungsanschlüsse herstellen
Überprüfen Sie nochmals alle Steckverbindungen
10.5
PC anschließen (serielle Schnittstelle)
D-Sub-Stecker des seriellen Schnittstellenkabels in die Buchse für die serielle Schnittstelle des
PC stecken und Verriegelungsschrauben festdrehen
D-Sub-Stecker des seriellen Schnittstellenkabels in Buchse [X5] RS232/COM des
Servopositionierreglers ARS 2300 FS stecken und Verriegelungsschrauben festdrehen
Überprüfen Sie nochmals alle Steckverbindungen
10.6
PC anschließen (USB-Schnittstelle, alternativ)
Stecker A des USB-Schnittstellenkabels in die Buchse für die USB-Schnittstelle des PC stecken
Stecker A des USB-Schnittstellenkabels in Buchse [X19] USB des Servopositionierreglers ARS
2300 FS stecken
Überprüfen Sie nochmals alle Steckverbindungen
10.7
Betriebsbereitschaft überprüfen
1.
Stellen Sie sicher, dass der Reglerfreigabeschalter ausgeschaltet ist
2.
Schalten Sie die Spannungsversorgung aller Geräte ein. Die READY-LED an der Frontseite
des Servopositionierreglers sollte jetzt grün aufleuchten
Falls die READY-LED noch nicht grün sondern rot leuchtet, so liegt eine Störung vor. Wenn die
Sieben-Segment-Anzeige eine Ziffernfolge anzeigt, handelt es sich um eine Fehlermeldung, deren
Ursache Sie beheben müssen. Lesen Sie in diesem Fall im Kapitel 11.2 Fehlermeldungen (Seite 121)
weiter. Wenn gar keine Anzeige am Gerät aufleuchtet, führen Sie die folgenden Schritte aus:
3.
Stromversorgung ausschalten
4.
5 Minuten warten, damit sich der Zwischenkreis entladen kann
5.
Alle Verbindungskabel überprüfen
6.
Funktionsfähigkeit der 24 V-Stromversorgung überprüfen
7.
Stromversorgung erneut einschalten
