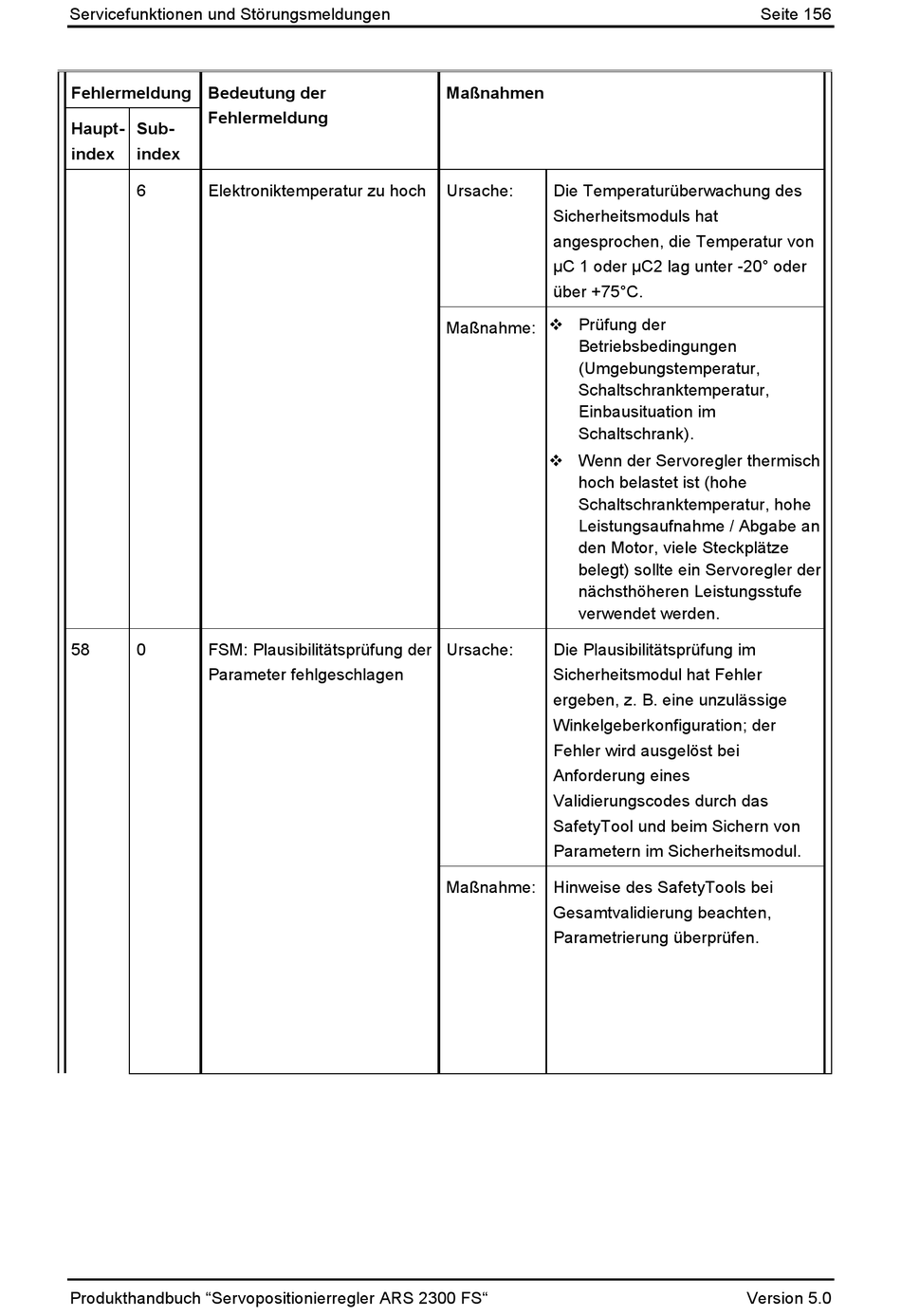

Servicefunktionen und Störungsmeldungen
Fehlermeldung Bedeutung der
Fehlermeldung
Haupt-
Sub-
index
index
6
Elektroniktemperatur zu hoch
58
0
FSM: Plausibilitätsprüfung der
Parameter fehlgeschlagen
Produkthandbuch "Servopositionierregler ARS 2300 FS"
Maßnahmen
Ursache:
Die Temperaturüberwachung des
Sicherheitsmoduls hat
angesprochen, die Temperatur von
µC 1 oder µC2 lag unter -20° oder
über +75°C.
Maßnahme: Prüfung der
Betriebsbedingungen
(Umgebungstemperatur,
Schaltschranktemperatur,
Einbausituation im
Schaltschrank).
Wenn der Servoregler thermisch
hoch belastet ist (hohe
Schaltschranktemperatur, hohe
Leistungsaufnahme / Abgabe an
den Motor, viele Steckplätze
belegt) sollte ein Servoregler der
nächsthöheren Leistungsstufe
verwendet werden.
Ursache:
Die Plausibilitätsprüfung im
Sicherheitsmodul hat Fehler
ergeben, z. B. eine unzulässige
Winkelgeberkonfiguration; der
Fehler wird ausgelöst bei
Anforderung eines
Validierungscodes durch das
SafetyTool und beim Sichern von
Parametern im Sicherheitsmodul.
Maßnahme: Hinweise des SafetyTools bei
Gesamtvalidierung beachten,
Parametrierung überprüfen.
Seite 156
Version 5.0
