Elektrische Installation
8.9

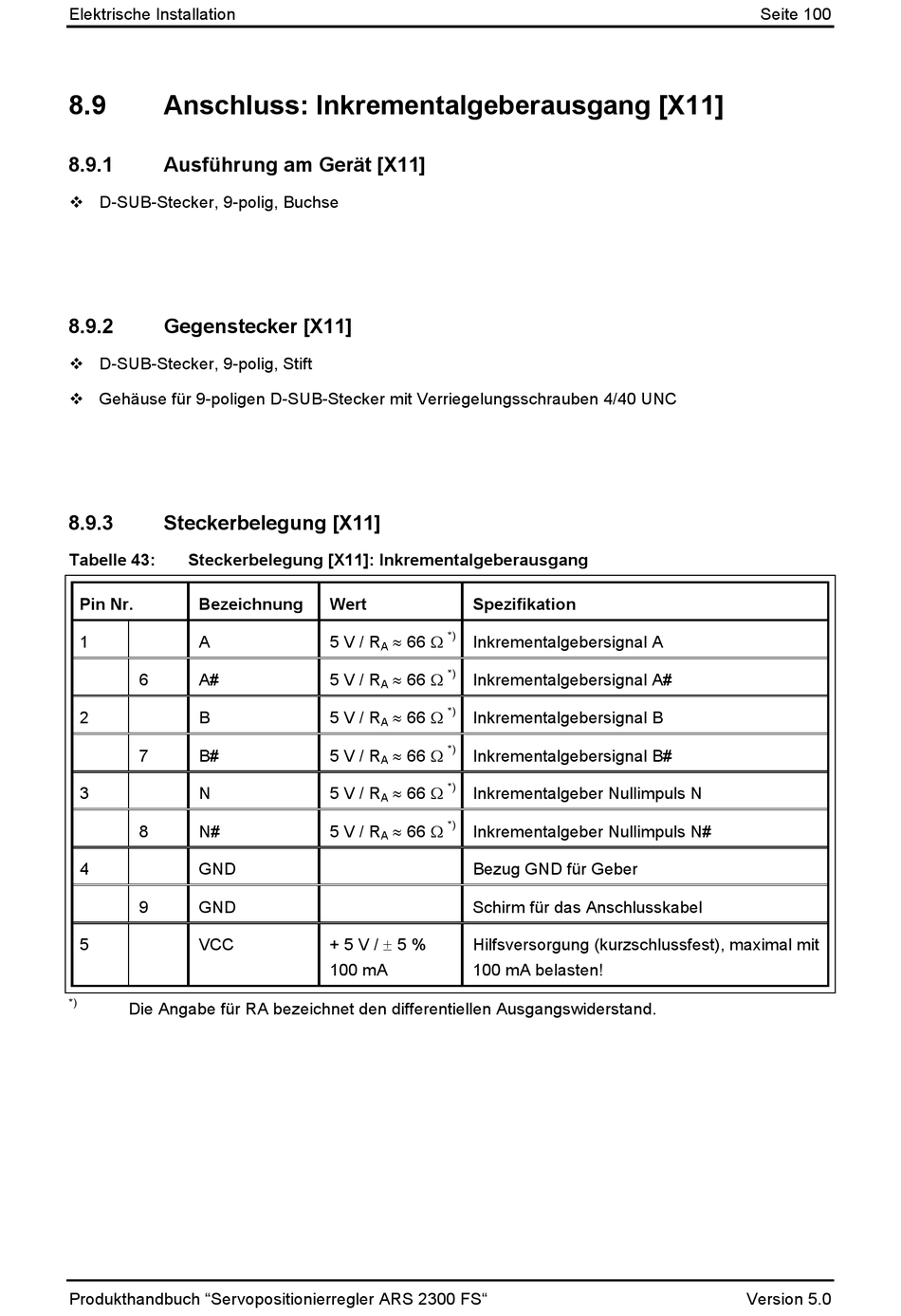

Anschluss: Inkrementalgeberausgang [X11]

8.9.1 Ausführung am Gerät [X11]
 D-SUB-Stecker, 9-polig, Buchse
8.9.2

Gegenstecker [X11]

 D-SUB-Stecker, 9-polig, Stift
 Gehäuse für 9-poligen D-SUB-Stecker mit Verriegelungsschrauben 4/40 UNC
8.9.3

Steckerbelegung [X11]

Tabelle 43: Steckerbelegung [X11]: Inkrementalgeberausgang
Pin Nr. Bezeichnung
1 A
6 A#
2 B
7 B#
3 N
8 N#
4 GND
9 GND
5 VCC
*)
Die Angabe für RA bezeichnet den differentiellen Ausgangswiderstand.
Produkthandbuch "Servopositionierregler ARS 2300 FS"
Wert Spezifikation
*)
 66 
5 V / R Inkrementalgebersignal A
A
*)
 66 
5 V / R Inkrementalgebersignal A#
A
*)
 66 
5 V / R Inkrementalgebersignal B
A
*)
 66 
5 V / R Inkrementalgebersignal B#
A
*)
 66 
5 V / R Inkrementalgeber Nullimpuls N
A
*)
 66 
5 V / R Inkrementalgeber Nullimpuls N#
A
Bezug GND für Geber
Schirm für das Anschlusskabel
+ 5 V /  5 %
Hilfsversorgung (kurzschlussfest), maximal mit
100 mA 100 mA belasten!
