Technologiemodule

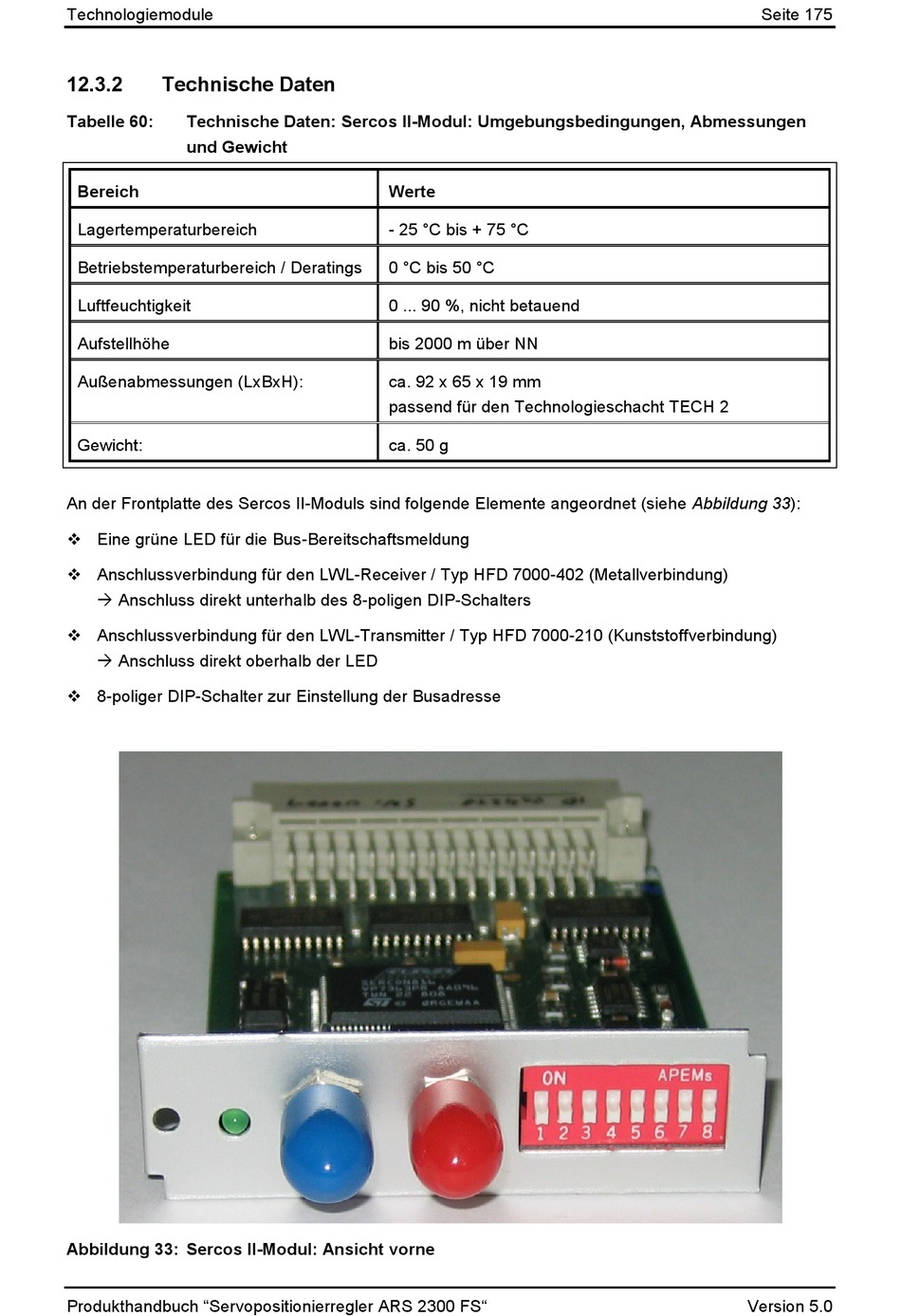

12.3.2
Technische Daten
Tabelle 60:
Technische Daten: Sercos II-Modul: Umgebungsbedingungen, Abmessungen
und Gewicht
Bereich
Lagertemperaturbereich
Betriebstemperaturbereich / Deratings
Luftfeuchtigkeit
Aufstellhöhe
Außenabmessungen (LxBxH):
Gewicht:
An der Frontplatte des Sercos II-Moduls sind folgende Elemente angeordnet (siehe Abbildung 33):
Eine grüne LED für die Bus-Bereitschaftsmeldung
Anschlussverbindung für den LWL-Receiver / Typ HFD 7000-402 (Metallverbindung)
Anschluss direkt unterhalb des 8-poligen DIP-Schalters
Anschlussverbindung für den LWL-Transmitter / Typ HFD 7000-210 (Kunststoffverbindung)
Anschluss direkt oberhalb der LED
8-poliger DIP-Schalter zur Einstellung der Busadresse
Abbildung 33: Sercos II-Modul: Ansicht vorne
Produkthandbuch "Servopositionierregler ARS 2300 FS"
Werte
- 25 °C bis + 75 °C
0 °C bis 50 °C
0 ... 90 %, nicht betauend
bis 2000 m über NN
ca. 92 x 65 x 19 mm
passend für den Technologieschacht TECH 2
ca. 50 g
Seite 175
Version 5.0
