Elektrische Installation
8.6.4 Art und Ausführung des Kabels [X2A]
Die aufgeführten Kabelbezeichnungen beziehen sich auf Kabel der Firma Lapp. Sie haben sich in der
Praxis bewährt und befinden sich in vielen Applikationen erfolgreich im Einsatz. Es sind aber auch
vergleichbare Kabel anderer Hersteller, z. B. der Firma Lütze oder der Firma Helukabel, verwendbar.
 LAPP KABEL ÖLFLEX SERVO 720 CY; 3 x (2 x 0,14 DY) + 2 x (0,5 DY) CY;  8.5 mm,
mit verzinnter Cu-Gesamtabschirmung, Fehler bei der Winkelerfassung bis ca. 1,5° bei 50 m
Leitungslänge
 2 x (0,5 DY) für den Resolver Träger nutzen!
Für hochflexible Anwendungen:
 LAPP KABEL ÖLFLEX SERVO FD 770 CP; 3 x (2 x 0,14 D12Y) + 2 x (0,5 D12Y) CP;  8.3 mm,
mit verzinnter Cu-Gesamtabschirmung, Fehler bei der Winkelerfassung bis ca. 1,5° bei 50 m
Leitungslänge
 2 x (0,5 D12Y) für den Resolver Träger nutzen!
8.6.5

Anschlusshinweise [X2A]

D-SUB-Stecker
an X2A
1
6
2
1
6
7
3
8
9
5
4
Stift 9
5
Steckergehäuse

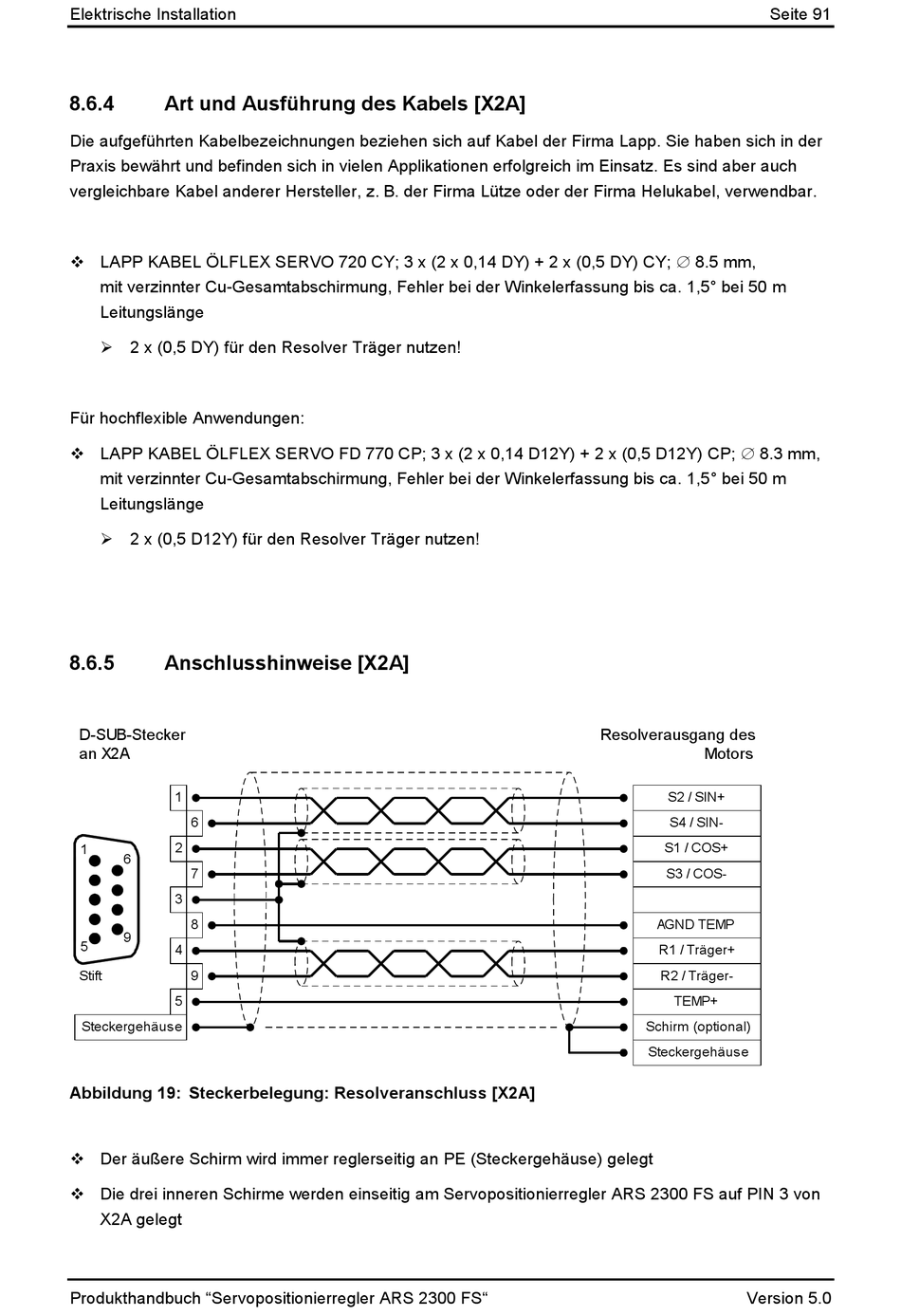

Abbildung 19: Steckerbelegung: Resolveranschluss [X2A]

 Der äußere Schirm wird immer reglerseitig an PE (Steckergehäuse) gelegt
 Die drei inneren Schirme werden einseitig am Servopositionierregler ARS 2300 FS auf PIN 3 von
X2A gelegt
Produkthandbuch "Servopositionierregler ARS 2300 FS"
Seite 91
Resolverausgang des
Motors
S2 / SIN+
S4 / SIN-
S1 / COS+
S3 / COS-
AGND TEMP
R1 / Träger+
R2 / Träger-
TEMP+
Schirm (optional)
Steckergehäuse
