Abbildung 14: Gesamtaufbau Ars 2300 Fs Mit Motor Und Pc - Metronix ARS 2300 FS Produkthandbuch

Elektrische Installation
Sicherungsautomat
Externer
Bremswiderstand
(bei Bedarf)

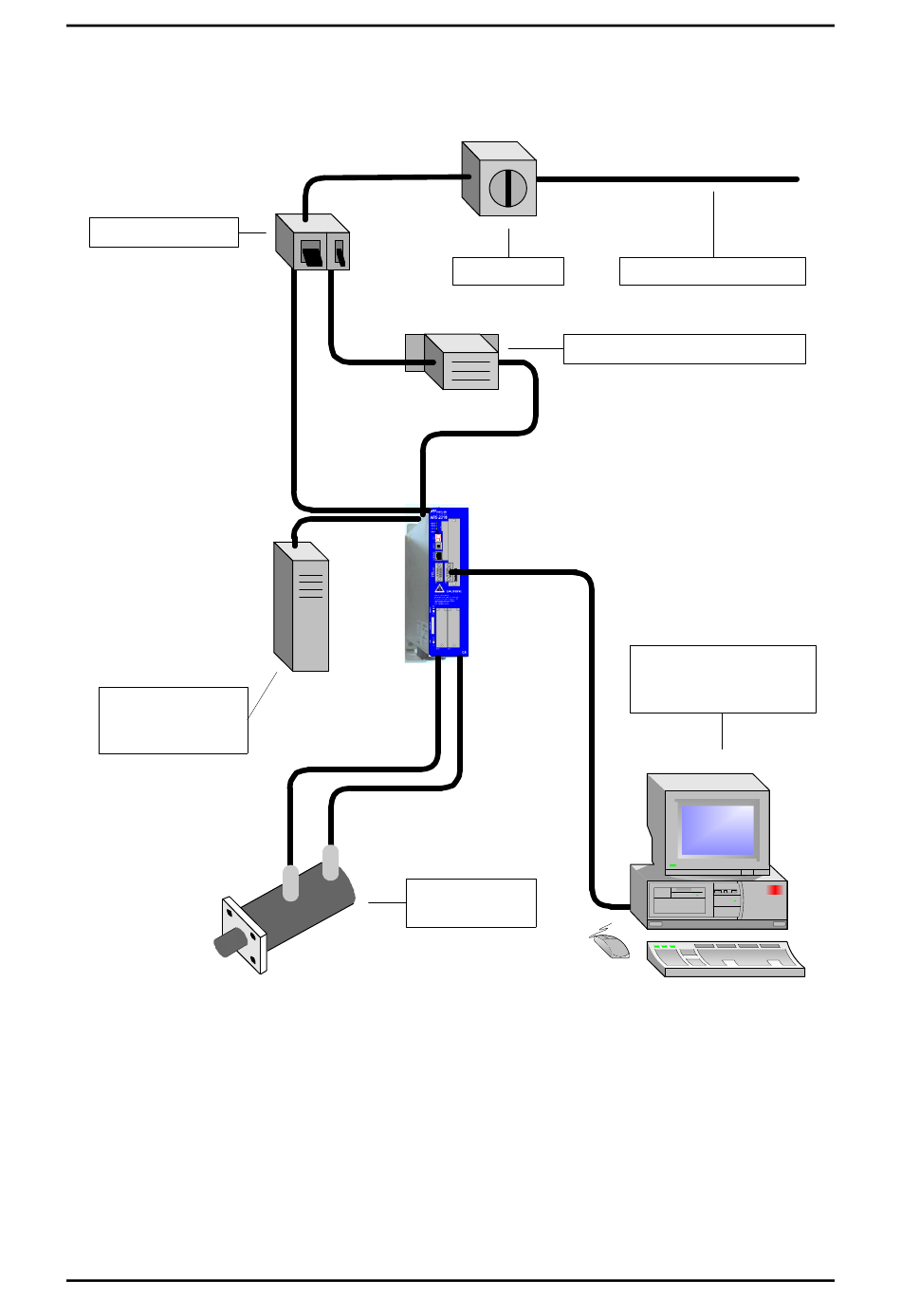

Abbildung 14: Gesamtaufbau ARS 2300 FS mit Motor und PC

Produkthandbuch "Servopositionierregler ARS 2300 FS"
Hauptschalter
Spannungsversorgung 24 VDC
Motor mit
Drehwinkelgeber
Seite 78
Netzanschluss 400 VAC
PC mit dem
Parametrierprogramm
ServoCommander™
Version 5.0
