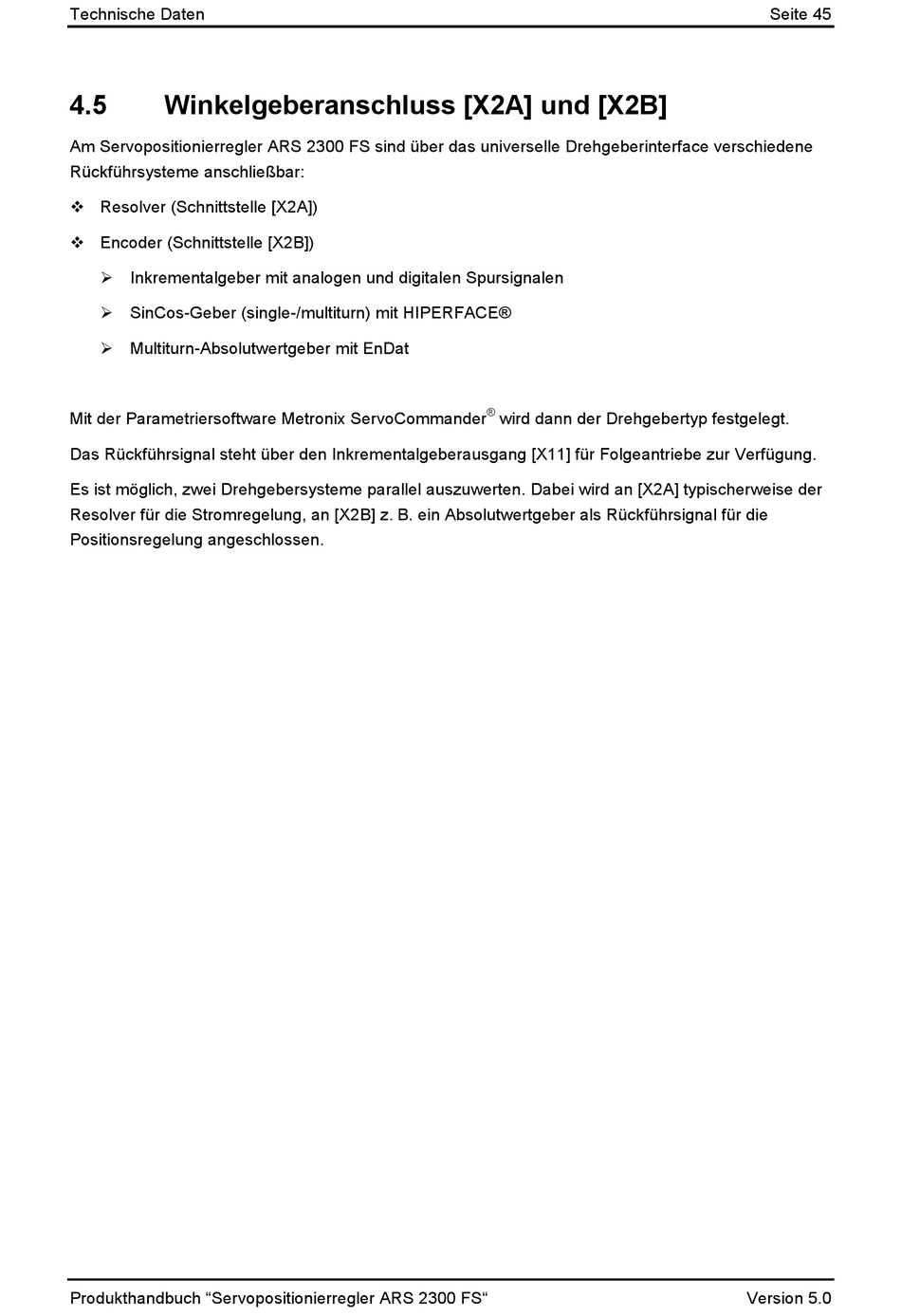

Winkelgeberanschluss [X2A] und [X2B]

Am Servopositionierregler ARS 2300 FS sind über das universelle Drehgeberinterface verschiedene
Rückführsysteme anschließbar:
 Resolver (Schnittstelle [X2A])
 Encoder (Schnittstelle [X2B])
 Inkrementalgeber mit analogen und digitalen Spursignalen
 SinCos-Geber (single-/multiturn) mit HIPERFACE®
 Multiturn-Absolutwertgeber mit EnDat
Mit der Parametriersoftware Metronix ServoCommander
Das Rückführsignal steht über den Inkrementalgeberausgang [X11] für Folgeantriebe zur Verfügung.
Es ist möglich, zwei Drehgebersysteme parallel auszuwerten. Dabei wird an [X2A] typischerweise der
Resolver für die Stromregelung, an [X2B] z. B. ein Absolutwertgeber als Rückführsignal für die
Positionsregelung angeschlossen.
Produkthandbuch "Servopositionierregler ARS 2300 FS"
®
wird dann der Drehgebertyp festgelegt.
