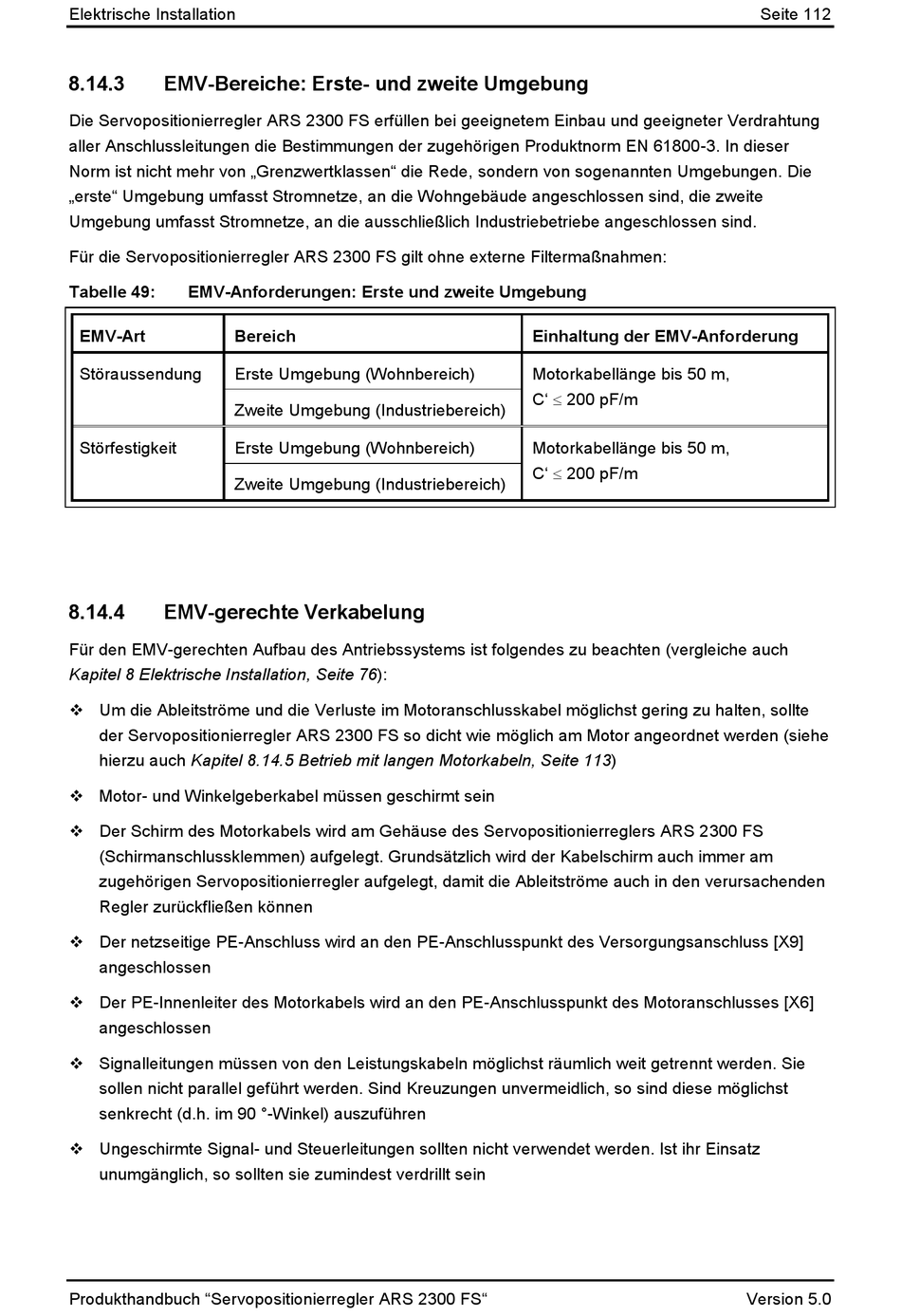

Elektrische Installation
8.14.3

EMV-Bereiche: Erste- und zweite Umgebung

Die Servopositionierregler ARS 2300 FS erfüllen bei geeignetem Einbau und geeigneter Verdrahtung
aller Anschlussleitungen die Bestimmungen der zugehörigen Produktnorm EN 61800-3. In dieser
Norm ist nicht mehr von „Grenzwertklassen" die Rede, sondern von sogenannten Umgebungen. Die
„erste" Umgebung umfasst Stromnetze, an die Wohngebäude angeschlossen sind, die zweite
Umgebung umfasst Stromnetze, an die ausschließlich Industriebetriebe angeschlossen sind.
Für die Servopositionierregler ARS 2300 FS gilt ohne externe Filtermaßnahmen:
Tabelle 49: EMV-Anforderungen: Erste und zweite Umgebung
EMV-Art Bereich
Störaussendung Erste Umgebung (Wohnbereich)
Zweite Umgebung (Industriebereich)
Störfestigkeit Erste Umgebung (Wohnbereich)
Zweite Umgebung (Industriebereich)
8.14.4

EMV-gerechte Verkabelung

Für den EMV-gerechten Aufbau des Antriebssystems ist folgendes zu beachten (vergleiche auch
Kapitel 8 Elektrische Installation, Seite 76):
 Um die Ableitströme und die Verluste im Motoranschlusskabel möglichst gering zu halten, sollte
der Servopositionierregler ARS 2300 FS so dicht wie möglich am Motor angeordnet werden (siehe
hierzu auch Kapitel 8.14.5 Betrieb mit langen Motorkabeln, Seite 113)
 Motor- und Winkelgeberkabel müssen geschirmt sein
 Der Schirm des Motorkabels wird am Gehäuse des Servopositionierreglers ARS 2300 FS
(Schirmanschlussklemmen) aufgelegt. Grundsätzlich wird der Kabelschirm auch immer am
zugehörigen Servopositionierregler aufgelegt, damit die Ableitströme auch in den verursachenden
Regler zurückfließen können
 Der netzseitige PE-Anschluss wird an den PE-Anschlusspunkt des Versorgungsanschluss [X9]
angeschlossen
 Der PE-Innenleiter des Motorkabels wird an den PE-Anschlusspunkt des Motoranschlusses [X6]
angeschlossen
 Signalleitungen müssen von den Leistungskabeln möglichst räumlich weit getrennt werden. Sie
sollen nicht parallel geführt werden. Sind Kreuzungen unvermeidlich, so sind diese möglichst
senkrecht (d.h. im 90 °-Winkel) auszuführen
 Ungeschirmte Signal- und Steuerleitungen sollten nicht verwendet werden. Ist ihr Einsatz
unumgänglich, so sollten sie zumindest verdrillt sein
Produkthandbuch "Servopositionierregler ARS 2300 FS"
Einhaltung der EMV-Anforderung
Motorkabellänge bis 50 m,
C'  200 pF/m
Motorkabellänge bis 50 m,
C'  200 pF/m
Seite 112
Version 5.0
