Elektrische Installation
8.9.4 Art und Ausführung des Kabels [X11]
Wir empfehlen die Verwendung von Geberanschlussleitungen, bei denen die Inkrementalgebersignal
paarweise verdrillt und die einzelne Paare geschirmt sind.
8.9.5

Anschlusshinweise [X11]

D-SUB-Stecker an X11
Inkrementalgeberausgang
1
6
2
1
6
7
3
8
9
5
4
Stift 9
5
Steckergehäuse

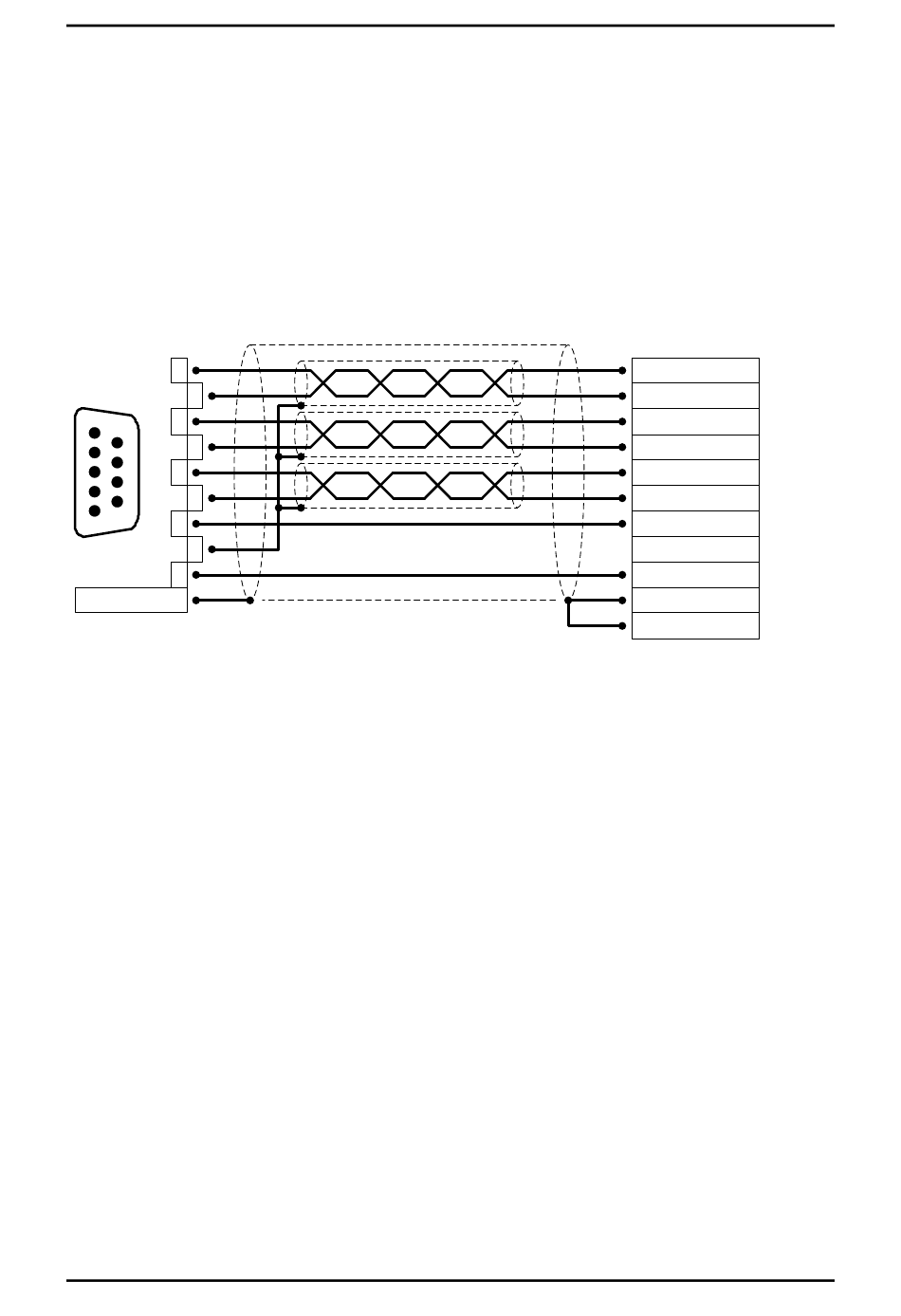

Abbildung 24: Steckerbelegung [X11]: Inkrementalgeberausgang

Der Ausgangstreiber am Signalausgang liefert differentielle Signale (5V) gemäß RS422
Schnittstellenstandard.
Es können bis zu 32 weitere Servopositionierregler durch ein Gerät angesteuert werden.
Produkthandbuch "Servopositionierregler ARS 2300 FS"
Inkrementalgebereingang
(z.B. Servopositionierregler
ARS 2000 FS, X10)
A
A#
B
B#
N
N#
GND
VCC
Schirm (optional)
Steckergehäuse
