Servicefunktionen und Störungsmeldungen
11.2 Betriebsart- und Störungsmeldungen
11.2.1

Betriebsart- und Fehleranzeige

Unterstützt wird eine Sieben-Segment-Anzeige. In der folgenden Tabelle wird die Anzeige mit ihrer
Bedeutung der angezeigten Symbole erklärt:

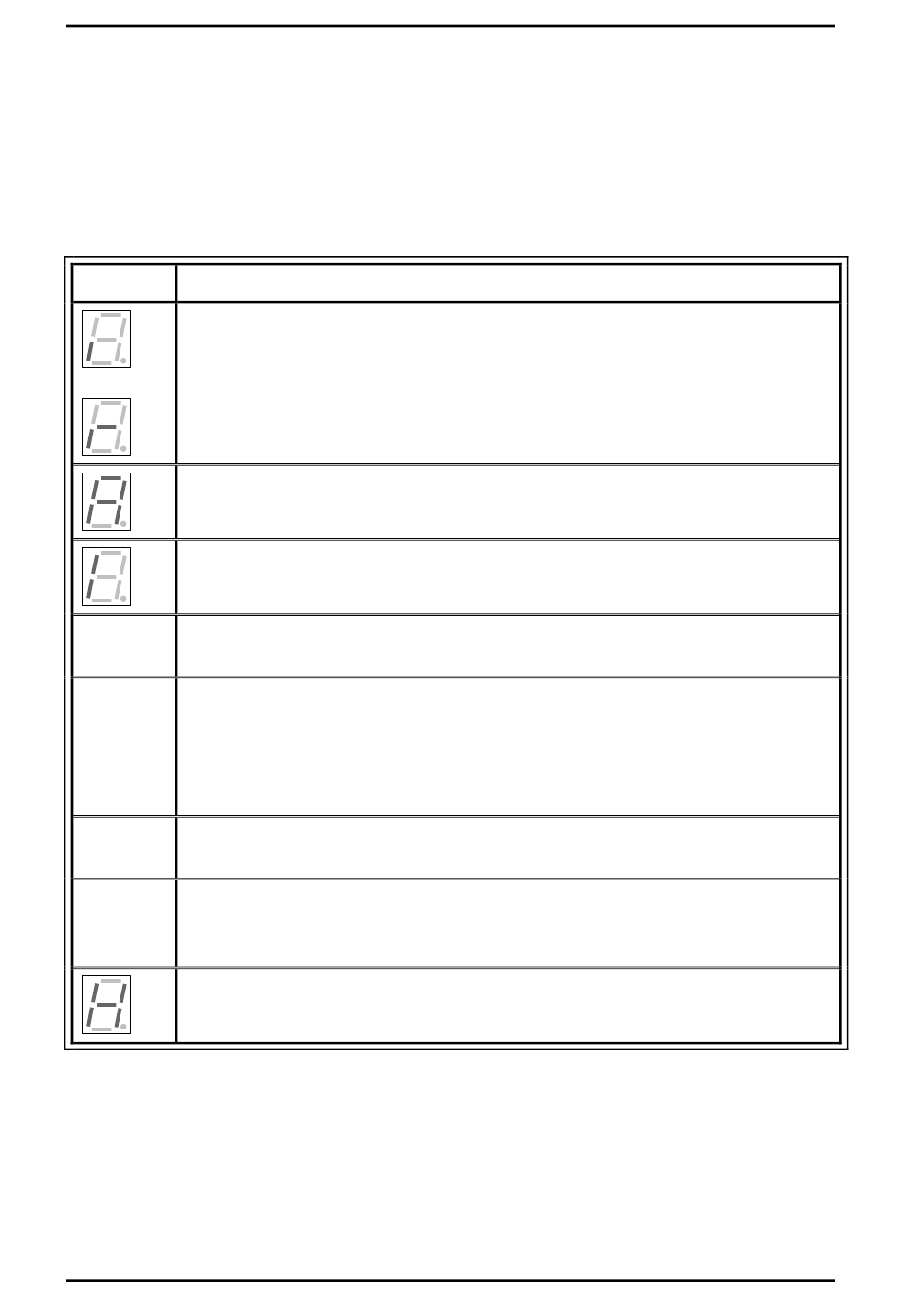

Tabelle 50: Betriebsart- und Fehleranzeige
Anzeige Bedeutung
In der Betriebsart Drehzahlregelung werden die äußeren Segmente „umlaufend"
angezeigt. Die Anzeige hängt dabei von der aktuellen Istposition bzw. Geschwindigkeit
ab.
Bei aktiver Reglerfreigabe ist zusätzlich der Mittelbalken aktiv
Der Servopositionierregler ARS 2000 FS muss noch parametriert werden
(Siebensegmentanzeige = „A")
Betriebsart Drehmomentenregelung, die beiden linken Balken der Anzeige sind aktiv
(Siebensegmentanzeige = „I").
P xxx Positionierung („xxx" steht für die Positionsnummer).
Die Ziffern werden nacheinander angezeigt
PH x Referenzfahrt („x" steht für die jeweilige Phase der Referenzfahrt):
0 : Suchphase
1 : Kriechphase
2 : Fahrt auf Nullposition
Die Ziffern werden nacheinander angezeigt
E xxy Fehlermeldung mit Index „xx" und Subindex „y"
Die Ziffern werden nacheinander angezeigt.
-xxy- Warnmeldung mit Index „xx" und Subindex „y".
Eine Warnung wird mindestens zweimal auf der Sieben-Segment-Anzeige dargestellt.
Die Ziffern werden nacheinander angezeigt.
Option „STO" (Safe Torque Off) aktiv für die Gerätefamilie ARS 2000 FS.
(Siebensegmentanzeige = „H", blinkend mit einer Frequenz von 2 Hz)
