Technologiemodule
Tabelle 58:
Technische Daten: PROFIBUS-DP-Interface: Schnittstellen und Kommunikation
Kommunikationsschnittstelle
Controller
Protokoll
Schnittstelle
Sonderfunktionen
An der Frontplatte des PROFIBUS-DP-Interface sind folgende Elemente angeordnet (siehe
Abbildung 31):
Eine grüne LED für die Bus-Bereitschaftsmeldung
Eine 9-polige DSUB-Buchse
Zwei DIP-Schalter für die Aktivierung der Abschlusswiderstände

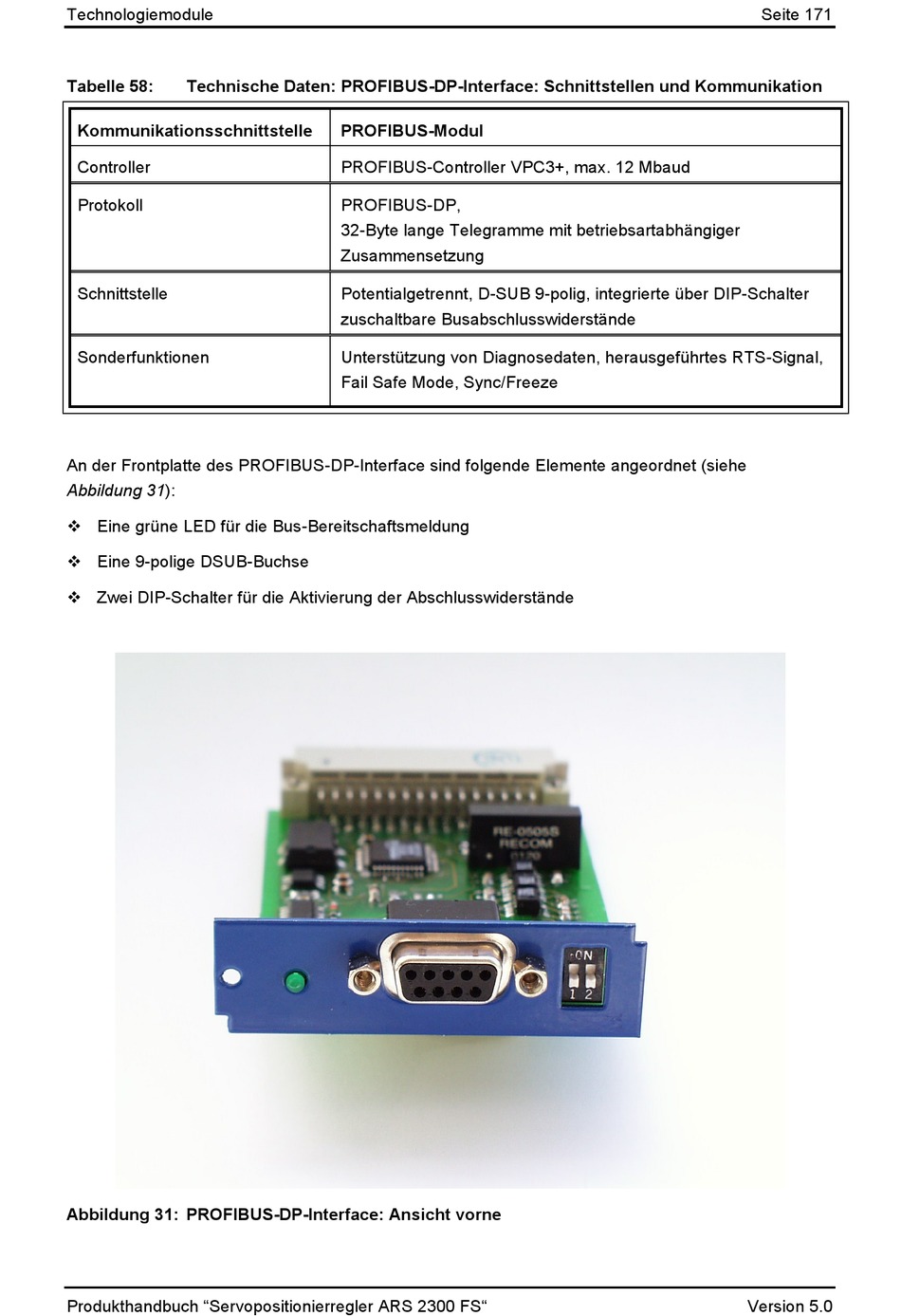

Abbildung 31: PROFIBUS-DP-Interface: Ansicht vorne
Produkthandbuch "Servopositionierregler ARS 2300 FS"
PROFIBUS-Modul
PROFIBUS-Controller VPC3+, max. 12 Mbaud
PROFIBUS-DP,
32-Byte lange Telegramme mit betriebsartabhängiger
Zusammensetzung
Potentialgetrennt, D-SUB 9-polig, integrierte über DIP-Schalter
zuschaltbare Busabschlusswiderstände
Unterstützung von Diagnosedaten, herausgeführtes RTS-Signal,
Fail Safe Mode, Sync/Freeze
Seite 171
Version 5.0
