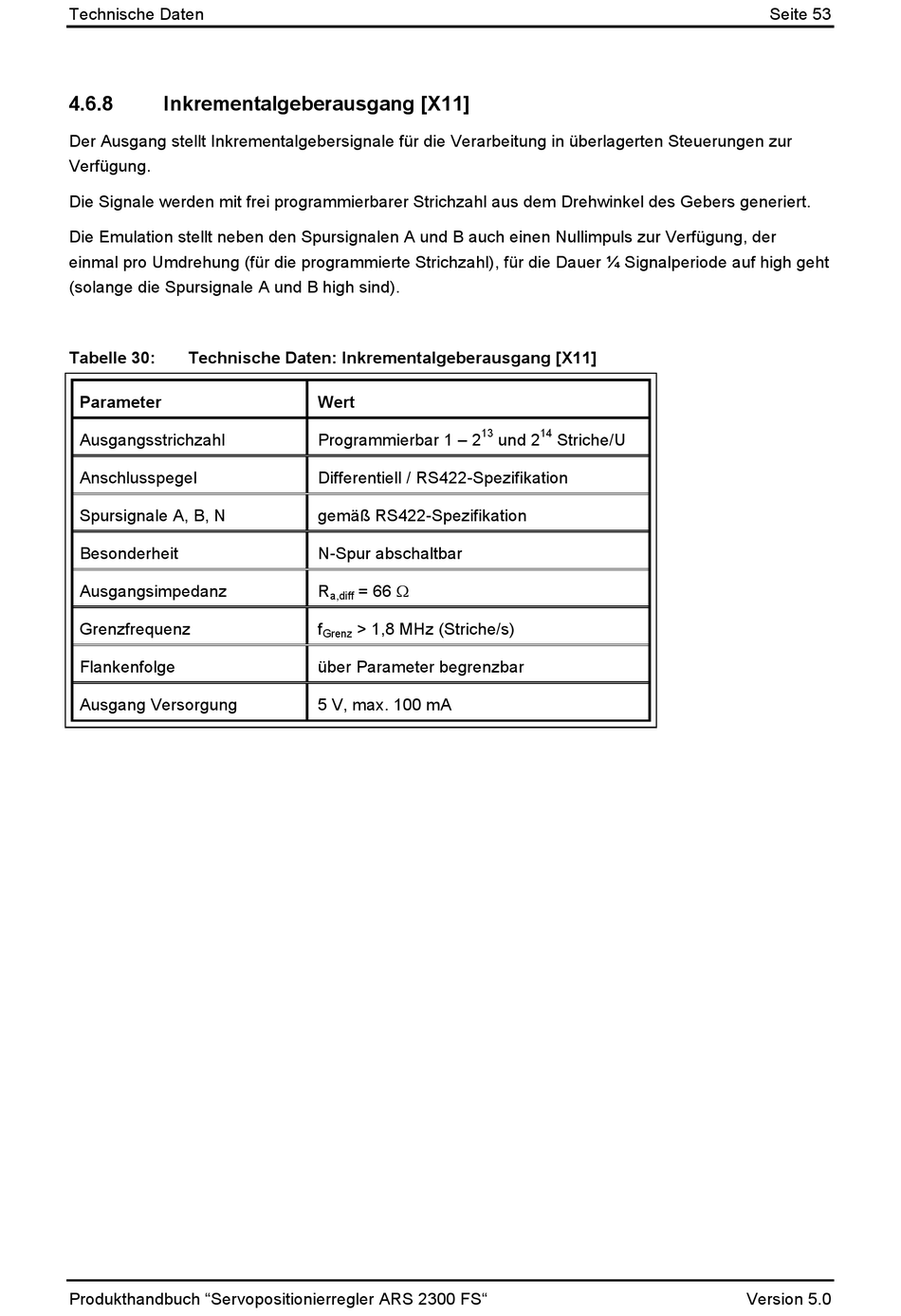

Technische Daten
4.6.8
Inkrementalgeberausgang [X11]
Der Ausgang stellt Inkrementalgebersignale für die Verarbeitung in überlagerten Steuerungen zur
Verfügung.
Die Signale werden mit frei programmierbarer Strichzahl aus dem Drehwinkel des Gebers generiert.
Die Emulation stellt neben den Spursignalen A und B auch einen Nullimpuls zur Verfügung, der
einmal pro Umdrehung (für die programmierte Strichzahl), für die Dauer ¼ Signalperiode auf high geht
(solange die Spursignale A und B high sind).
Tabelle 30:
Technische Daten: Inkrementalgeberausgang [X11]
Parameter
Ausgangsstrichzahl
Anschlusspegel
Spursignale A, B, N
Besonderheit
Ausgangsimpedanz
Grenzfrequenz
Flankenfolge
Ausgang Versorgung
Produkthandbuch "Servopositionierregler ARS 2300 FS"
Wert
13
Programmierbar 1 – 2
Differentiell / RS422-Spezifikation
gemäß RS422-Spezifikation
N-Spur abschaltbar
= 66
R
a,diff
f
> 1,8 MHz (Striche/s)
Grenz
über Parameter begrenzbar
5 V, max. 100 mA
14
und 2
Striche/U
Seite 53
Version 5.0
