Elektrische Installation
8.6

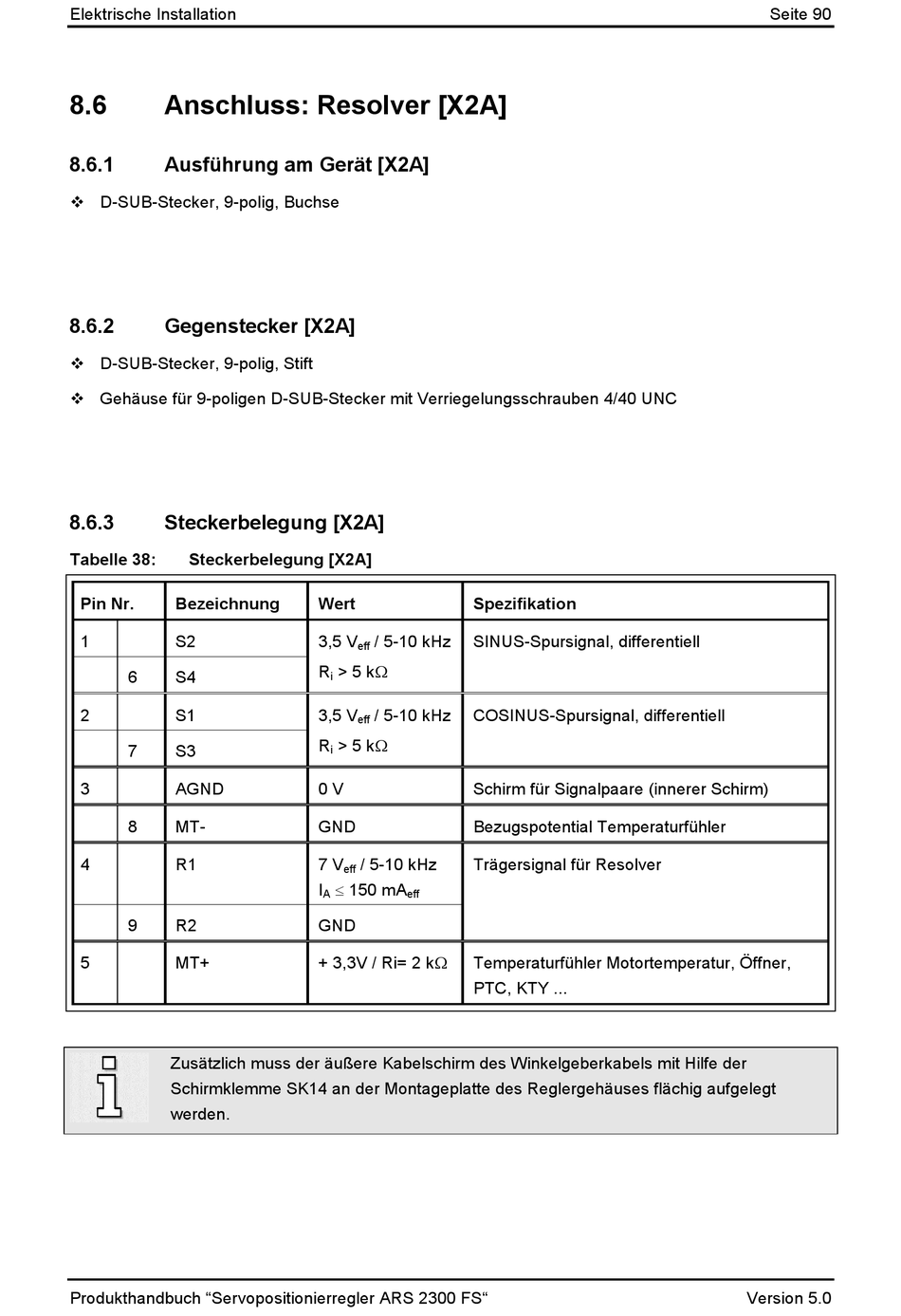

Anschluss: Resolver [X2A]

8.6.1 Ausführung am Gerät [X2A]
 D-SUB-Stecker, 9-polig, Buchse
8.6.2

Gegenstecker [X2A]

 D-SUB-Stecker, 9-polig, Stift
 Gehäuse für 9-poligen D-SUB-Stecker mit Verriegelungsschrauben 4/40 UNC
8.6.3

Steckerbelegung [X2A]

Tabelle 38: Steckerbelegung [X2A]
Pin Nr. Bezeichnung
1 S2
6 S4
2 S1
7 S3
3 AGND
8 MT-
4 R1
9 R2
5 MT+
Zusätzlich muss der äußere Kabelschirm des Winkelgeberkabels mit Hilfe der
Schirmklemme SK14 an der Montageplatte des Reglergehäuses flächig aufgelegt
werden.
Produkthandbuch "Servopositionierregler ARS 2300 FS"
Wert Spezifikation
3,5 V / 5-10 kHz SINUS-Spursignal, differentiell
eff
R > 5 k
i
3,5 V / 5-10 kHz COSINUS-Spursignal, differentiell
eff
R > 5 k
i
0 V Schirm für Signalpaare (innerer Schirm)
GND Bezugspotential Temperaturfühler
7 V / 5-10 kHz Trägersignal für Resolver
eff
 150 mA
I
A eff
GND
+ 3,3V / Ri= 2 k Temperaturfühler Motortemperatur, Öffner,
PTC, KTY ...
