Elektrische Installation
8.8.4
Art und Ausführung des Kabels [X10]
Wir empfehlen die Verwendung von Geberanschlussleitungen, bei denen die Inkrementalgebersignal
paarweise verdrillt und die einzelne Paare geschirmt sind.
8.8.5
Anschlusshinweise [X10]
Über den Eingang [X10] können sowohl Inkrementalgebersignale, als auch Puls-Richtungs-Signale,
wie sie Steuerkarten für Schrittmotoren generieren, verarbeitet werden.
Der Eingangsverstärker am Signaleingang ist für die Verarbeitung von differentiellen Signalen gemäß
RS422 Schnittstellenstandard ausgelegt. Die Verarbeitung anderer Signale und Pegel (z. B. 5 V
Single-Ended oder 24 V
Vertriebspartner.
D-SUB-Stecker an X10
Inkrementalgebereingang
1
6
2
1
6
7
3
8
9
5
4
Stift
9
5
Steckergehäuse

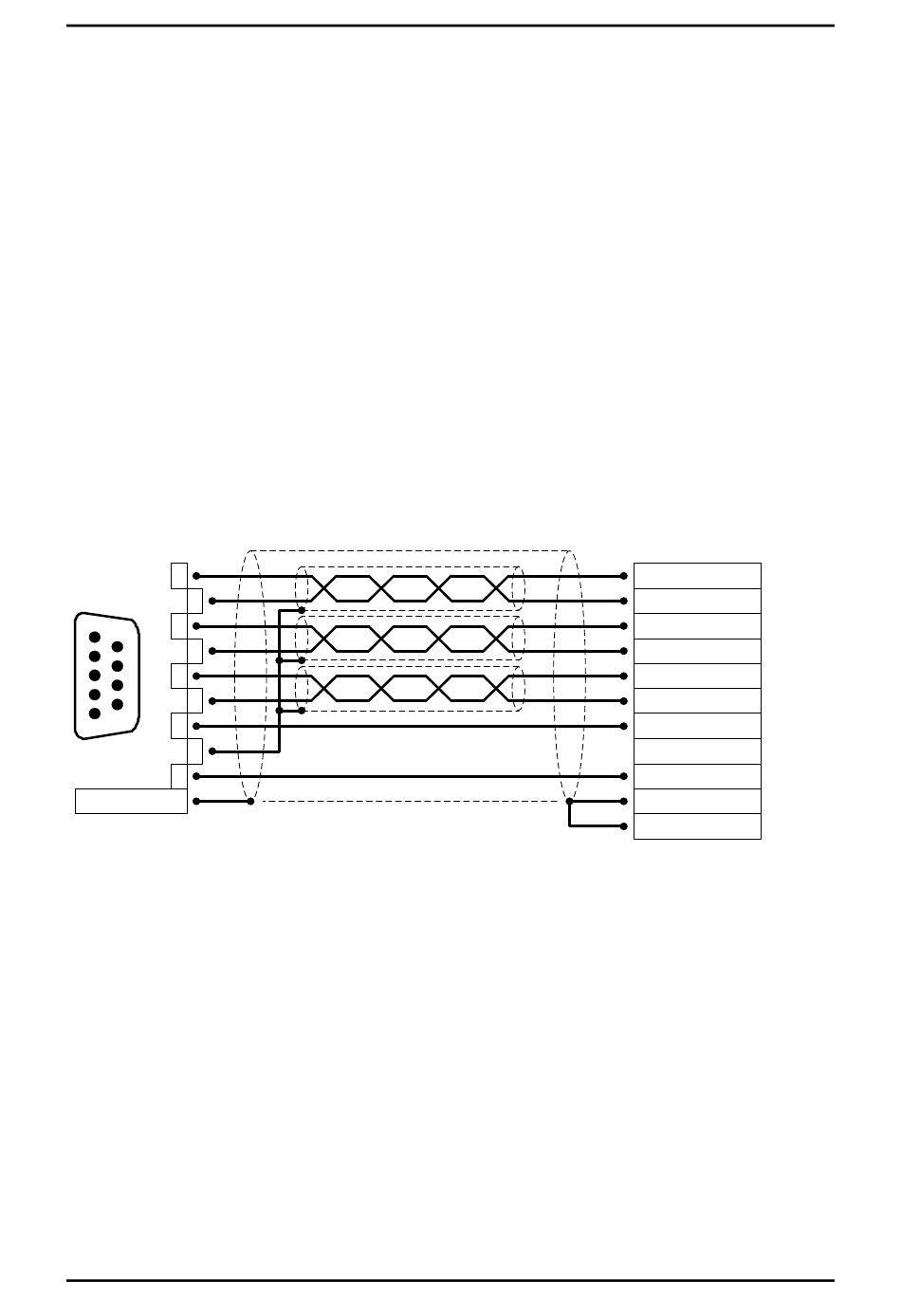

Abbildung 23: Steckerbelegung [X10]: Inkrementalgebereingang
Produkthandbuch "Servopositionierregler ARS 2300 FS"
aus einer SPS) ist u.U. möglich. Bitte wenden Sie sich an Ihren
HTL
Seite 99
Inkrementalgeber
(z.B. ROD 426)
A / CLK
A# / CLK#
B / DIR
B# / DIR#
N
N#
GND
VCC
Schirm (optional)
Steckergehäuse
Version 5.0
