Technologiemodule
12

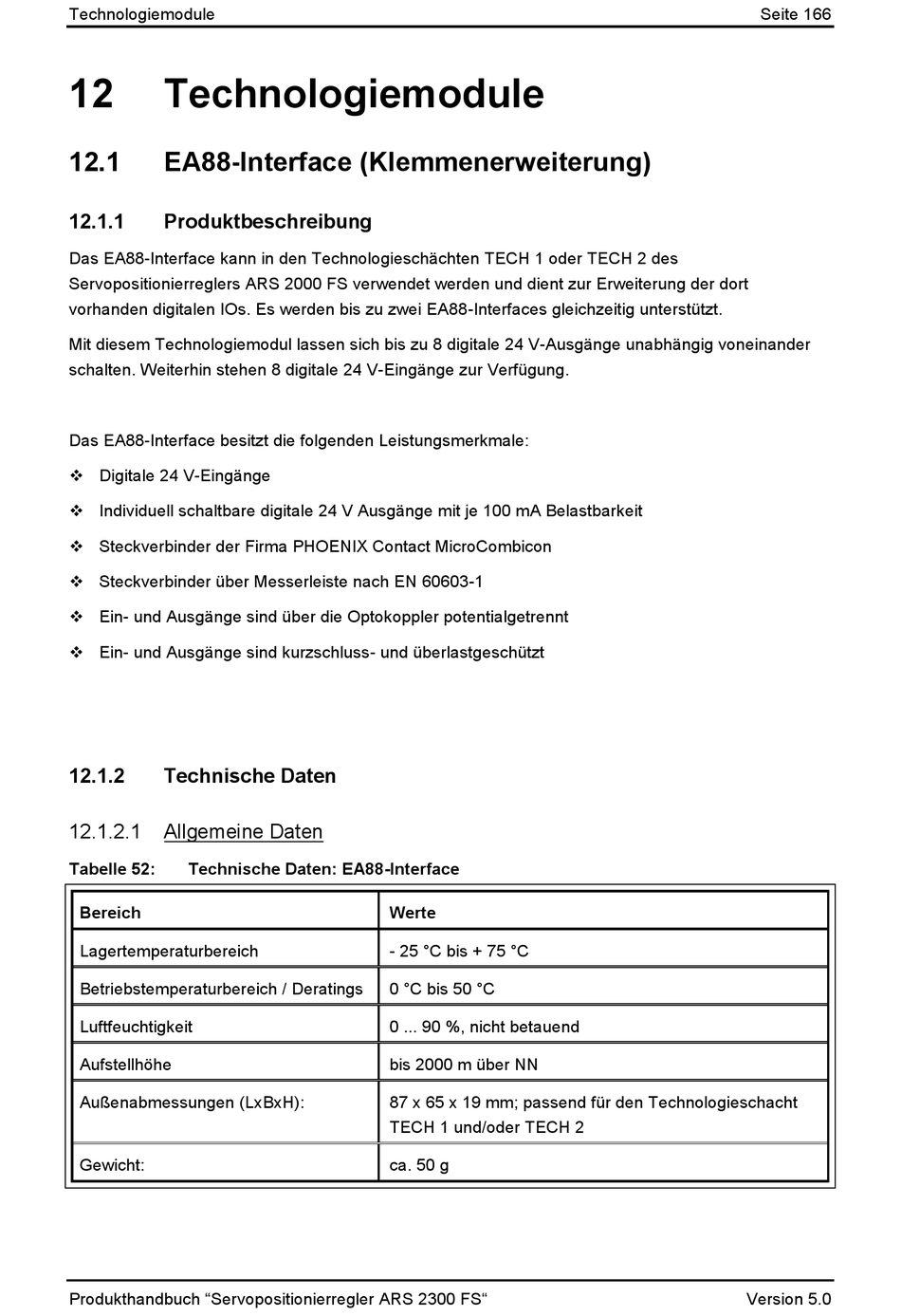

Technologiemodule
12.1
EA88-Interface (Klemmenerweiterung)
12.1.1
Produktbeschreibung
Das EA88-Interface kann in den Technologieschächten TECH 1 oder TECH 2 des
Servopositionierreglers ARS 2000 FS verwendet werden und dient zur Erweiterung der dort
vorhanden digitalen IOs. Es werden bis zu zwei EA88-Interfaces gleichzeitig unterstützt.
Mit diesem Technologiemodul lassen sich bis zu 8 digitale 24 V-Ausgänge unabhängig voneinander
schalten. Weiterhin stehen 8 digitale 24 V-Eingänge zur Verfügung.
Das EA88-Interface besitzt die folgenden Leistungsmerkmale:
Digitale 24 V-Eingänge
Individuell schaltbare digitale 24 V Ausgänge mit je 100 mA Belastbarkeit
Steckverbinder der Firma PHOENIX Contact MicroCombicon
Steckverbinder über Messerleiste nach EN 60603-1
Ein- und Ausgänge sind über die Optokoppler potentialgetrennt
Ein- und Ausgänge sind kurzschluss- und überlastgeschützt
12.1.2
Technische Daten
12.1.2.1
Allgemeine Daten
Tabelle 52:
Technische Daten: EA88-Interface
Bereich
Lagertemperaturbereich
Betriebstemperaturbereich / Deratings
Luftfeuchtigkeit
Aufstellhöhe
Außenabmessungen (LxBxH):
Gewicht:
Produkthandbuch "Servopositionierregler ARS 2300 FS"
Werte
- 25 °C bis + 75 °C
0 °C bis 50 °C
0 ... 90 %, nicht betauend
bis 2000 m über NN
87 x 65 x 19 mm; passend für den Technologieschacht
TECH 1 und/oder TECH 2
ca. 50 g
Seite 166
Version 5.0
