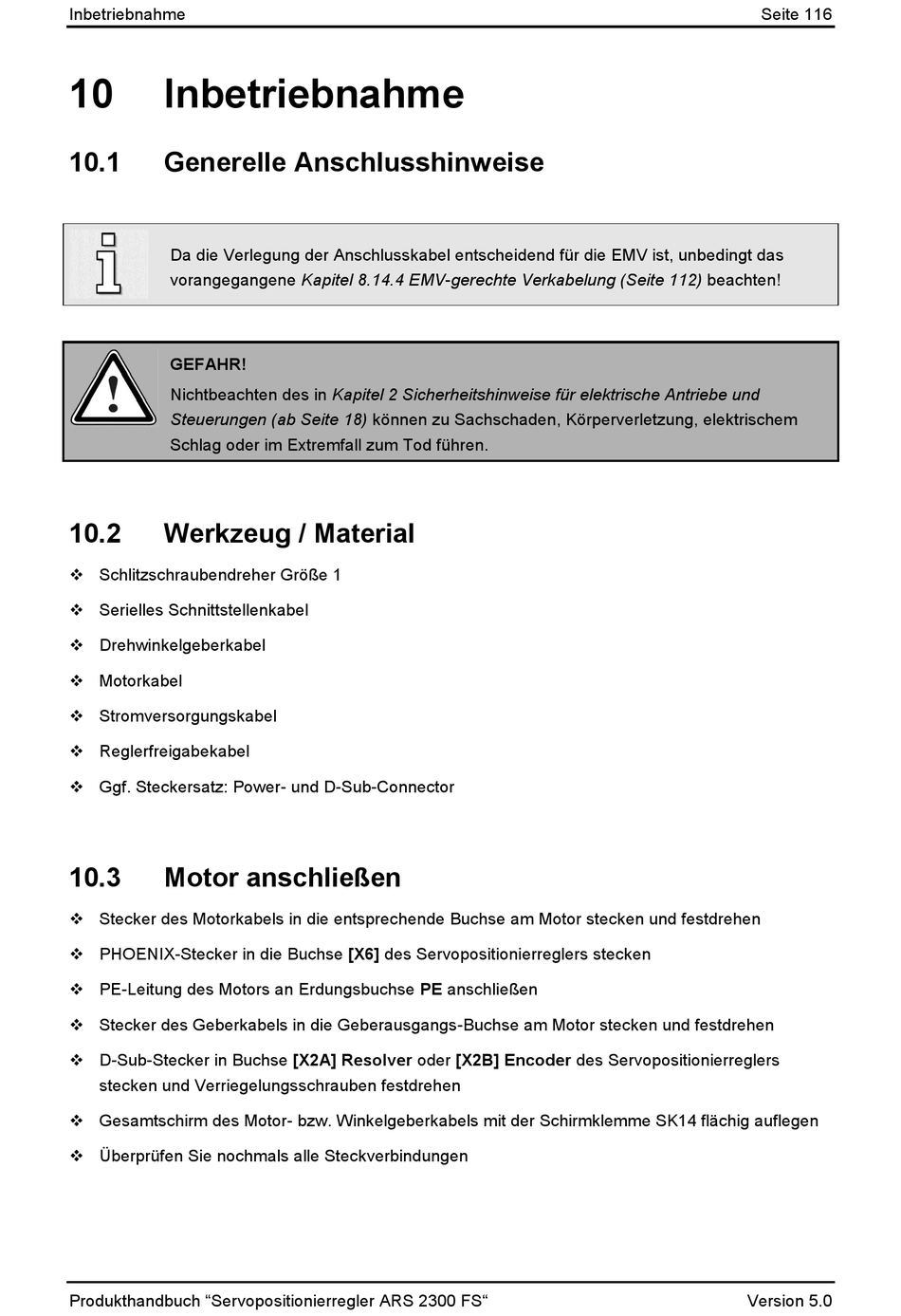

Inbetriebnahme
10
Inbetriebnahme
10.1
Generelle Anschlusshinweise
Da die Verlegung der Anschlusskabel entscheidend für die EMV ist, unbedingt das
vorangegangene Kapitel 8.14.4 EMV-gerechte Verkabelung (Seite 112) beachten!
GEFAHR!
Nichtbeachten des in Kapitel 2 Sicherheitshinweise für elektrische Antriebe und
Steuerungen (ab Seite 18) können zu Sachschaden, Körperverletzung, elektrischem
Schlag oder im Extremfall zum Tod führen.
10.2
Werkzeug / Material
Schlitzschraubendreher Größe 1
Serielles Schnittstellenkabel
Drehwinkelgeberkabel
Motorkabel
Stromversorgungskabel
Reglerfreigabekabel
Ggf. Steckersatz: Power- und D-Sub-Connector
10.3
Motor anschließen
Stecker des Motorkabels in die entsprechende Buchse am Motor stecken und festdrehen
PHOENIX-Stecker in die Buchse [X6] des Servopositionierreglers stecken
PE-Leitung des Motors an Erdungsbuchse PE anschließen
Stecker des Geberkabels in die Geberausgangs-Buchse am Motor stecken und festdrehen
D-Sub-Stecker in Buchse [X2A] Resolver oder [X2B] Encoder des Servopositionierreglers
stecken und Verriegelungsschrauben festdrehen
Gesamtschirm des Motor- bzw. Winkelgeberkabels mit der Schirmklemme SK14 flächig auflegen
Überprüfen Sie nochmals alle Steckverbindungen
Produkthandbuch "Servopositionierregler ARS 2300 FS"
Seite 116
Version 5.0
