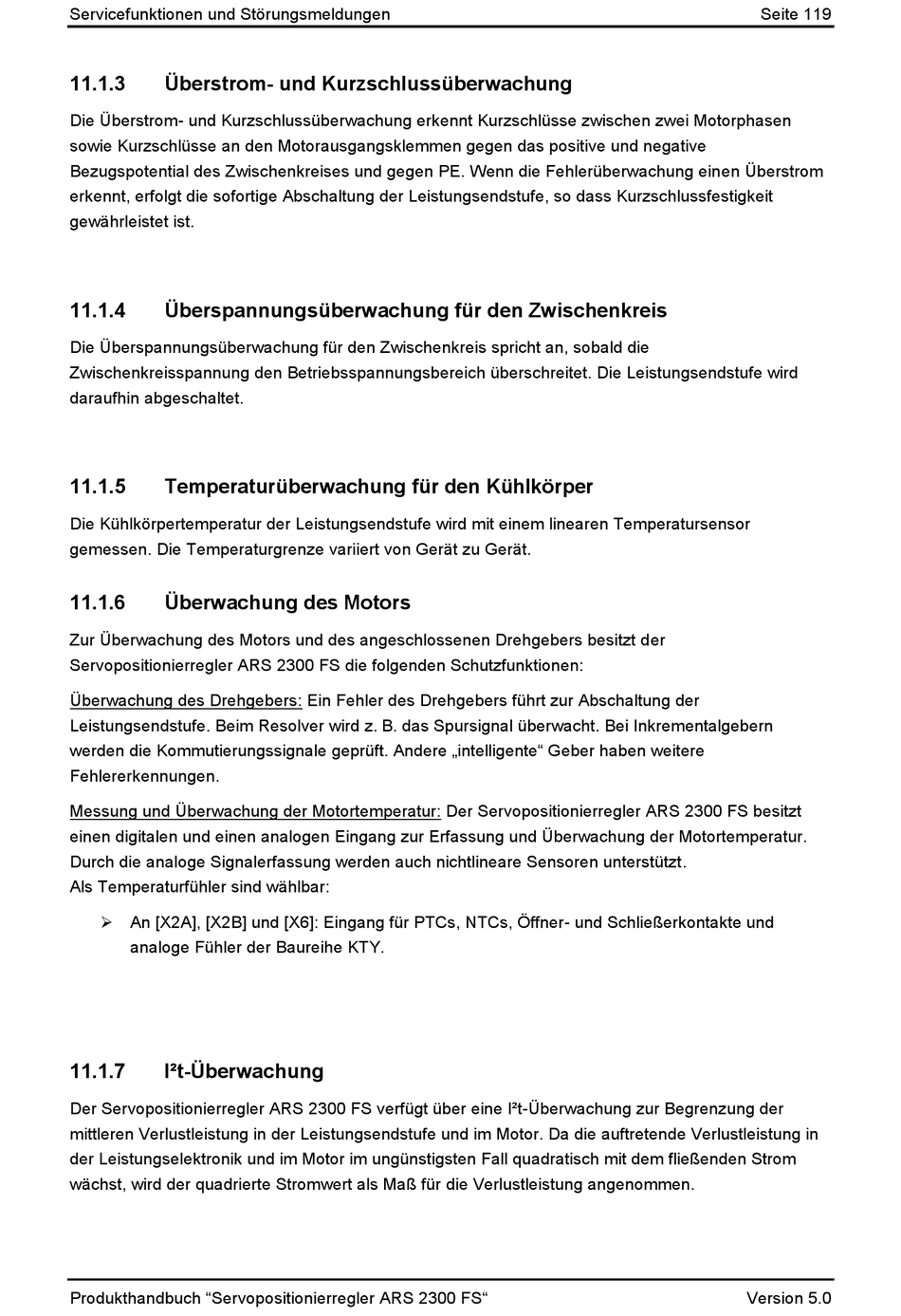

Servicefunktionen und Störungsmeldungen
11.1.3 Überstrom- und Kurzschlussüberwachung
Die Überstrom- und Kurzschlussüberwachung erkennt Kurzschlüsse zwischen zwei Motorphasen
sowie Kurzschlüsse an den Motorausgangsklemmen gegen das positive und negative
Bezugspotential des Zwischenkreises und gegen PE. Wenn die Fehlerüberwachung einen Überstrom
erkennt, erfolgt die sofortige Abschaltung der Leistungsendstufe, so dass Kurzschlussfestigkeit
gewährleistet ist.
11.1.4 Überspannungsüberwachung für den Zwischenkreis
Die Überspannungsüberwachung für den Zwischenkreis spricht an, sobald die
Zwischenkreisspannung den Betriebsspannungsbereich überschreitet. Die Leistungsendstufe wird
daraufhin abgeschaltet.
11.1.5 Temperaturüberwachung für den Kühlkörper
Die Kühlkörpertemperatur der Leistungsendstufe wird mit einem linearen Temperatursensor
gemessen. Die Temperaturgrenze variiert von Gerät zu Gerät.
11.1.6 Überwachung des Motors
Zur Überwachung des Motors und des angeschlossenen Drehgebers besitzt der
Servopositionierregler ARS 2300 FS die folgenden Schutzfunktionen:
Überwachung des Drehgebers: Ein Fehler des Drehgebers führt zur Abschaltung der
Leistungsendstufe. Beim Resolver wird z. B. das Spursignal überwacht. Bei Inkrementalgebern
werden die Kommutierungssignale geprüft. Andere „intelligente" Geber haben weitere
Fehlererkennungen.
Messung und Überwachung der Motortemperatur: Der Servopositionierregler ARS 2300 FS besitzt
einen digitalen und einen analogen Eingang zur Erfassung und Überwachung der Motortemperatur.
Durch die analoge Signalerfassung werden auch nichtlineare Sensoren unterstützt.
Als Temperaturfühler sind wählbar:
 An [X2A], [X2B] und [X6]: Eingang für PTCs, NTCs, Öffner- und Schließerkontakte und
analoge Fühler der Baureihe KTY.
11.1.7 I²t-Überwachung
Der Servopositionierregler ARS 2300 FS verfügt über eine I²t-Überwachung zur Begrenzung der
mittleren Verlustleistung in der Leistungsendstufe und im Motor. Da die auftretende Verlustleistung in
der Leistungselektronik und im Motor im ungünstigsten Fall quadratisch mit dem fließenden Strom
wächst, wird der quadrierte Stromwert als Maß für die Verlustleistung angenommen.
