Elektrische Installation
8.3.5
Anschlusshinweise [X9]
Versorgungsseitiger
Anschlussstecker
L1
L2
L3
ZK+
ZK-
BR-EXT
BR-CH
BR-INT
PE
+24V
GND24V

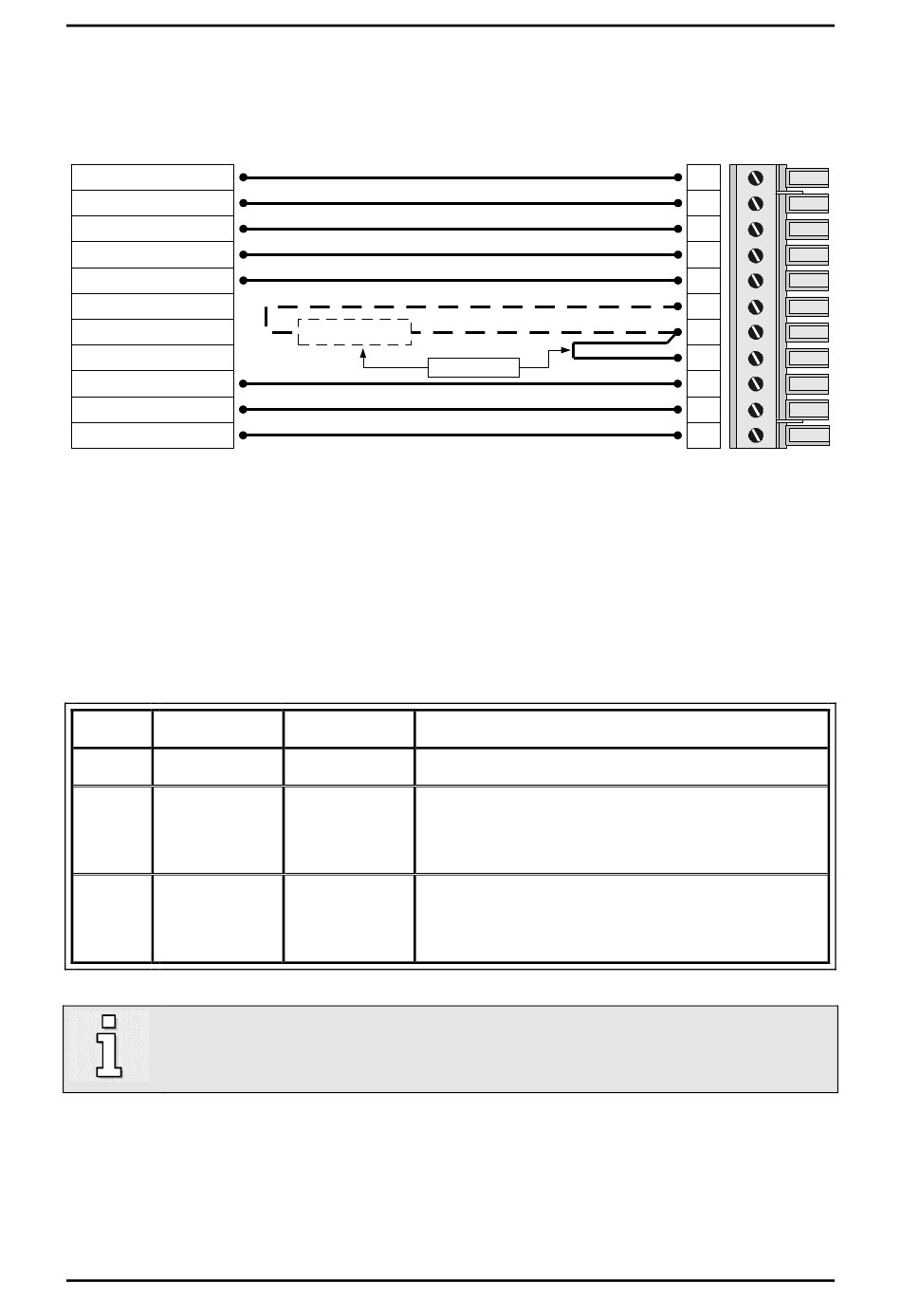

Abbildung 15: Versorgung [X9]
Der Servopositionierregler ARS 2300 FS besitzt einen internen Bremschopper mit Bremswiderstand.
Für größere Bremsleistungen kann ein externer Bremswiderstand am Steckverbinder [X9]
angeschlossen werden.
Tabelle 35:
Steckverbinder [X9]: Externer Bremswiderstand
Pin-Nr.
Bezeichnung
6
BR-EXT
7
BR-CH
8
BR-INT
Wenn kein externer Bremswiderstand verwendet wird, muss eine Brücke zwischen PIN
7 und PIN 8 angeschlossen werden, damit die Zwischenkreisvorladung bei Netz „EIN"
und die Zwischenkreisschnellentladung funktionsfähig ist!
Produkthandbuch "Servopositionierregler ARS 2300 FS"
externer
Bremswiderstand
alternativ!
Wert
Spezifikation
< 800 VDC
Anschluss des externen Bremswiderstandes
< 800 VDC
Bremschopper-Anschluss für internen
Bremswiderstand gegen BR-INT und externen
Bremswiderstand gegen BR-EXT
< 800 VDC
Anschluss des internen Bremswiderstandes
(Brücke nach BR-CH bei Verwendung des internen
Widerstandes)
Seite 81
PHOENIX COMBICON
an [X9]
1
2
3
4
5
6
7
8
9
10
11
