Abbildung 10: Servopositionierregler Ars 2302 Fs: Ansicht Oben; Abbildung 11: Servopositionierregler Ars 2302 Fs: Ansicht Unten - Metronix ARS 2300 FS Produkthandbuch

Mechanische Installation Seite 74
[X11] OUT [X10] IN [X1] I/O
[X9.]
L1 L2 L3 ZK+ ZK- BR-EXT BR-CH BR-INT P E +24V GND24V

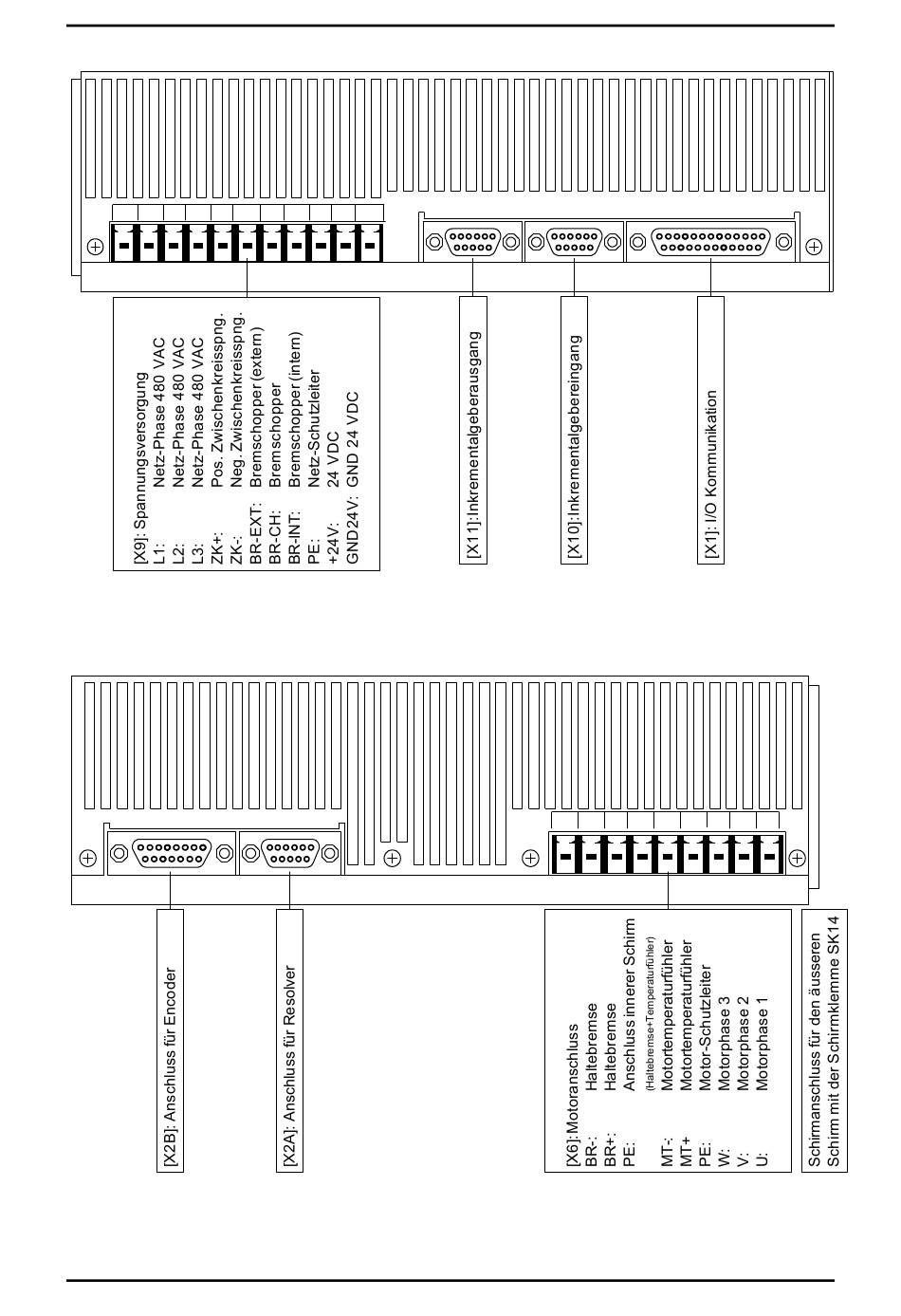

Abbildung 10: Servopositionierregler ARS 2302 FS: Ansicht oben

[X6.]
[X2B] ENCODER [X2A] RESOLVER
BR- BR+ PE MT- MT+ PE W V U

Abbildung 11: Servopositionierregler ARS 2302 FS: Ansicht unten
