Betriebsanleitung

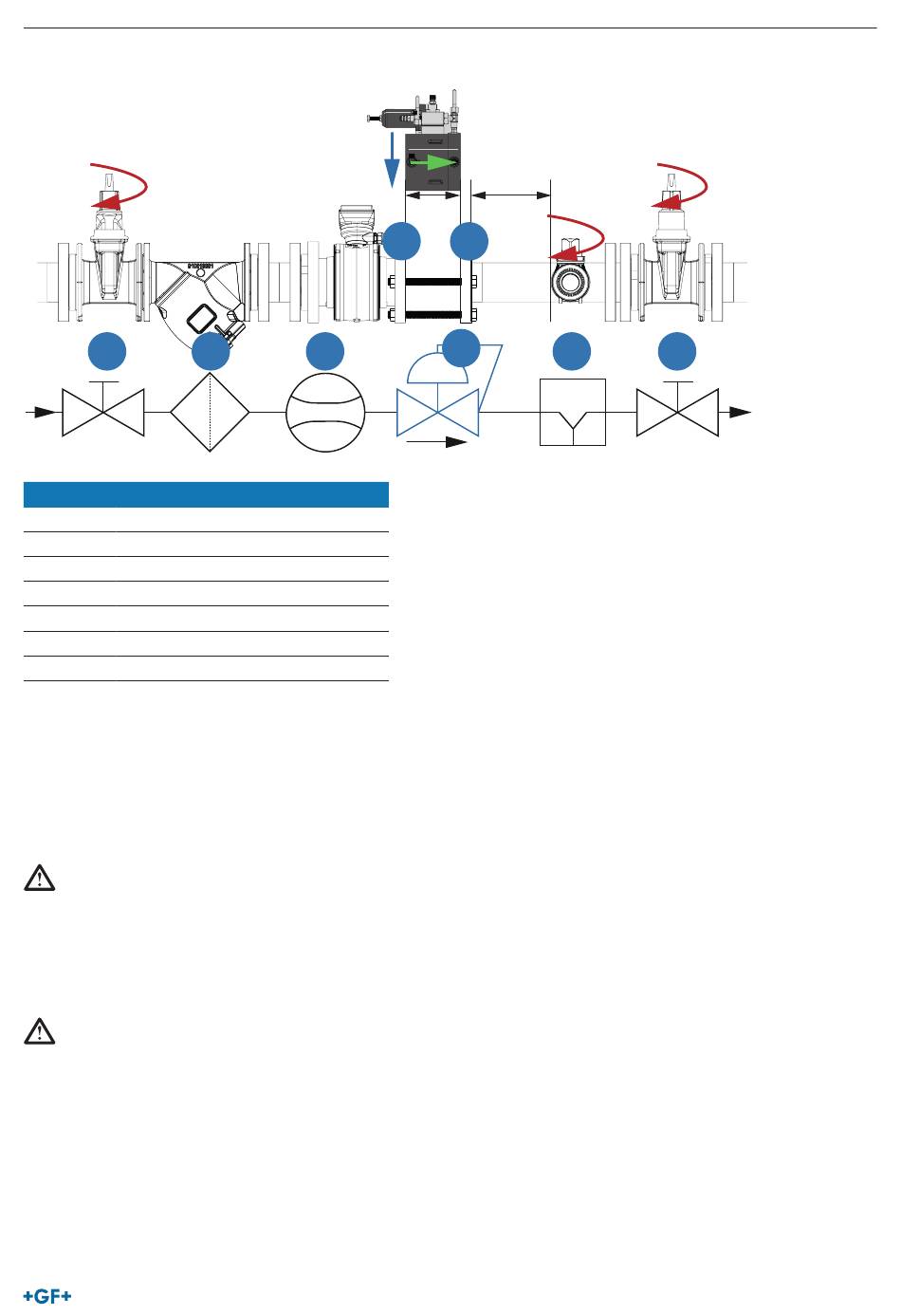

Einbau

A
Buchstabe Bezeichnung
A Absperrarmatur eingangsseitig
S
Schmutzfänger
D
Durchflussmesser
N
NeoFlow Druckreduzierventil
H
Hydrant/Abzweiger
O
Absperrarmatur ausgangsseitig
F
PP-Stahl Flansch
► Sicherstellen, dass die ein- und ausgangsseitgen Absperramaturen (A + O) sowie der Hydrant (H) geschlossen sind.
► Es wird ein PP-Stahl Flansch mit einer geeigneten Profildichtung empfohlen.
► Auf einer Seite des NeoFlow Druckreduzierventils muss mindestens 1.5 Ventil-Längen Platz für den Zugang der Flansch-
Schrauben gelassen werden. Es muss sichergestellt werden, dass mindestens auf einer Einbauseite die Schrauben für die
Flanschverbindung montiert werden können.
► Hohe Temperaturunterschiede beim Einbau berücksichtigen - Flanschverbindungen nachziehen.
► Installation der Flanschverbindung entsprechend der Angaben in den GF Planungsgrundlagen.
WARNUNG!
Gefahr vor Sachschaden durch zu hohen Druck!
Wird das NeoFlow Druckreduzierventil (N) ohne Hydrant (H) in Betrieb genommen, kann ein zu hoher Ausgangsdruck P2 am NeoFlow
Druckreduzierventil (N) zu Beschädigungen im Rohrleitungssystem führen.
► Empfehlung: Hydrant (H) verwenden.
► Bei Inbetriebnahme ohne Hydrant (H) : Ausgangsseitige Absperrarmatur (O) nur leicht öffnen, um Druck kontrollieren zu können.
WARNUNG!
Undichte Flanschverbindungen!
Verletzungsgefahr und/oder Sachschäden durch undichte Flanschverbindungen.
► Periodische Überprüfung, dass nach aussen kein Medium austritt.
► Tritt Medium an den Flanschverbindungen aus, diese nachziehen.
► Flansch-und Bunddicke bei der Berechnung der Schraubenlängen miteinbeziehen.
► Dichtflächen sowie Anschlussteile vor Beschädigungen und Verunreinigungen, insbesondere vor harten oder scharfkantigen
Partikeln, schützen.
S D
1.5 x L
L
F
F
N
H
NeoFlow Druckreduzierventil
O
